Модернизация экскаватора МТП-71 для возможности копания валовых каналов

Тверской государственный технический университет
Кафедра Технологические машины и оборудование
Дипломный проект на тему Модернизация экскаватора МТП-71 для возможности копания валовых каналов
Тверь 2022

Актуальность выбранной темы
Торфяной гидравлический экскаватор МТП-71МЧ с уширенным гусеничным ходом – экскаватор торфяной одноковшовый универсальный с гидравлическим приводом на уширенно - удлиненном гусеничном ходу предназначен для выполнения земляных работ в грунтах I - III категорий со слабой несущей способностью. В условиях строящихся и действующих торфопредприятий может использоваться при рытье и ремонте валовых и картовых канав, магистральных каналов, при рытье котлованов и траншей, при погрузочно-разгрузочных работах, а также при аналогичных работах в мелиорации и сельском хозяйстве. За счёт увеличения гусеничного хода экскаватора. увеличивается производительность. Эта характеристика является очень важным атрибутам, делающим экскаватор незаменимым при проведении работ при рытье валовых каналов.

Необходимость разработки выбранной темы: Экскаватор способен рыть валовые каналы с большой скоростью и высокой эффективностью, с экономией во времени, что является очень важным. Из расчетов было принято решение, расширить базу экскаватора до 4,7 м, для возможности выкапывания валовых каналов за один проход. На основе этого можно сделать вывод, что эффективность работы экскаватора напрямую зависит от ширины рамы.

Цели дипломной работы:
− спроектировать одноковшовый гусеничный экскаватор на базе МТП–71 с расширенной базой до 4700 мм, для возможности выкапывания валовых каналов за один проход;
− получение навыков по проектированию, а именно по составлению рабочих чертежей транспортного средства;
− овладеть основами разработки конструкторских операций(расчёт центра тяжести машины, расчёт проходимости, тяговый расчёт, расчёт устойчивости, расчёт на прочность, расчет производительности);
− овладеть основами эксплуатации торфяных машин;
− овладеть основами ремонта торфяных машин;
− научиться проведению восстановительных операций повреждённой детали
Задачами дипломной работы являются:
− проанализировать все источники информации по теме дипломной работы;
− разработать комплекс операций конструкторских и технологических решений;
− описать конструкцию машины, её назначение;
− выявить условия эксплуатации экскаватора;
− выявить меры сопутствующие технической эксплуатации машины;
− построить генеральный план ремонтной мастерской с расположением, согласно розе ветров;
− провести все необходимые операции по восстановлению детали, подвергшейся разрушению;
− разработать новую деталь с составлением её рабочей документации.

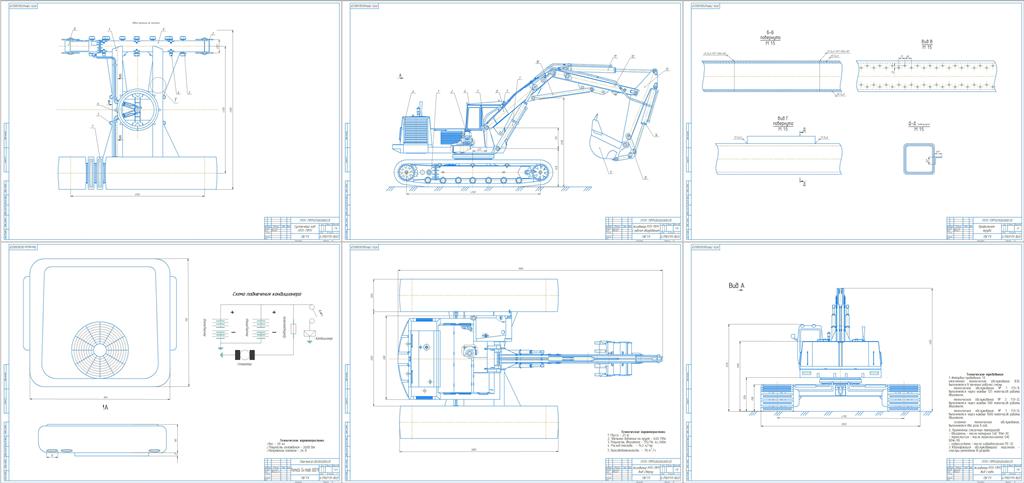

Дипломный проект состоит из пояснительной записки, изложенной в 106 листах, 18 таблиц, 25 рисунков, 35 источников литературы, графической части, состоящей из 6 листов форма А1.
Содержание

Введение 4
Конструкторский раздел 25
Техническая эксплуатация и ремонт основного и вспомогательного оборудования 37
Технологический раздел 59
Безопасность и экологичность 89
Заключение 100
Список литературы 103
