БГТУ им. В.Г. Шухова
Кафедра подъёмно-транспортных и дорожных машин
Курсовой проект по дисциплине "Машины для производства земляных работ"
На тему: Модернизация рабочего оборудования цепного траншеекопателя с целью повышения надёжности
Белгород 2024

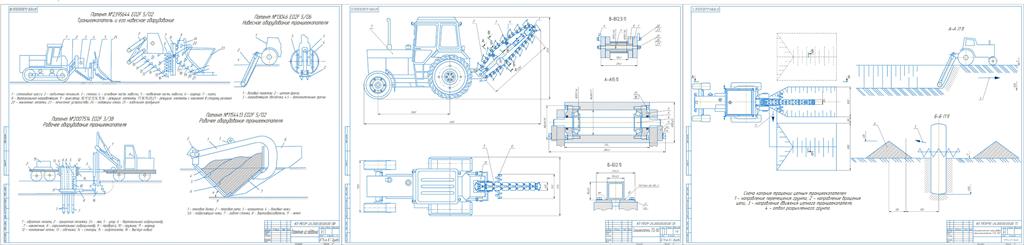

Модернизация цепного экскаватора ЭТЦ 160 непрерывного действия
Модернизация заключается в установленной на рабочем оборудовании цепной фрезы с приводом, отличающимся тем, что на концевой направляющей звездочке цепной фрезы с обеих сторон установлены дополнительные фрезы для образования в грунте канала с поперечным сечением, достаточным для протягивания трубопровода
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 4
1.1 ОПИСАНИЕ РАБОЧЕГО ПРОЦЕССА ТРАНШЕЕКОПАТЕЛЯ 4
1.2 КЛАССИФИКАЦИЯ ТРАНШЕЕКОПАТЕЛЕЙ 6
1.3 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ПРОИЗВОДСТВА ЗЕМЛЯНЫХ РАБОТ 12
1.4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНШЕЕКОПАТЕЛЯ ЭТЦ-160 13
2. СПЕЦИАЛЬНАЯ ЧАСТЬ 16
2.1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ 16
2.2 ПАТЕНТНОЕ ИССЛЕДОВАНИЕ 17
2.3 ВЫБОР, ОБОСНОВАНИЕ И СУЩНОСТИ ВЫБРАННОГО ВАРИАНТА МОДЕРНИЗАЦИИ ЭКСКАВАТОРА ТРАНШЕЙНОГО ЦЕПНОГО ЭТЦ-160 31
3. ОБЩИЙ РАСЧЕТ МАШИНЫ 33
3.1 ТЯГОВЫЙ РАСЧЕТ 34
3.2 РАСЧЕТ УСИЛИЙ КОПАНИЯ РАБОЧИМ ОРГАНОМ 35
3.3 РАСЧЕТ МЕХАНИЗМОВ УПРАВЛЕНИЯ 38
4. РАСЧЕТ ПРИНЯТЫХ КОНСТРУКТИВНЫХ РЕШЕНИЙ ВЫБРАННОГО ВАРИАНТА МОДЕРНИЗАЦИИ 41
ЗАКЛЮЧЕНИЕ 43
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 44
