Навесной пескоразбрасыватель на заднюю навеску трактора категории 2 и 3 предназначен для посыпания дорог сыпучими антигололедными реагентами. Речь идет о соли, песке и прочих смесях. Данная модель обеспечивает качественную посыпку дорожных поверхностей антигололедными реагентами. Установка агрегатируется с тракторами, тяговый класс которых держится на уровне 1,4 т. Среди них есть и модель МТЗ-82. При общей массе 5,5 т агрегат может эксплуатироваться на скорости до 25 км/ч.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Навесной пескоразбрасыватель МТЗ-82

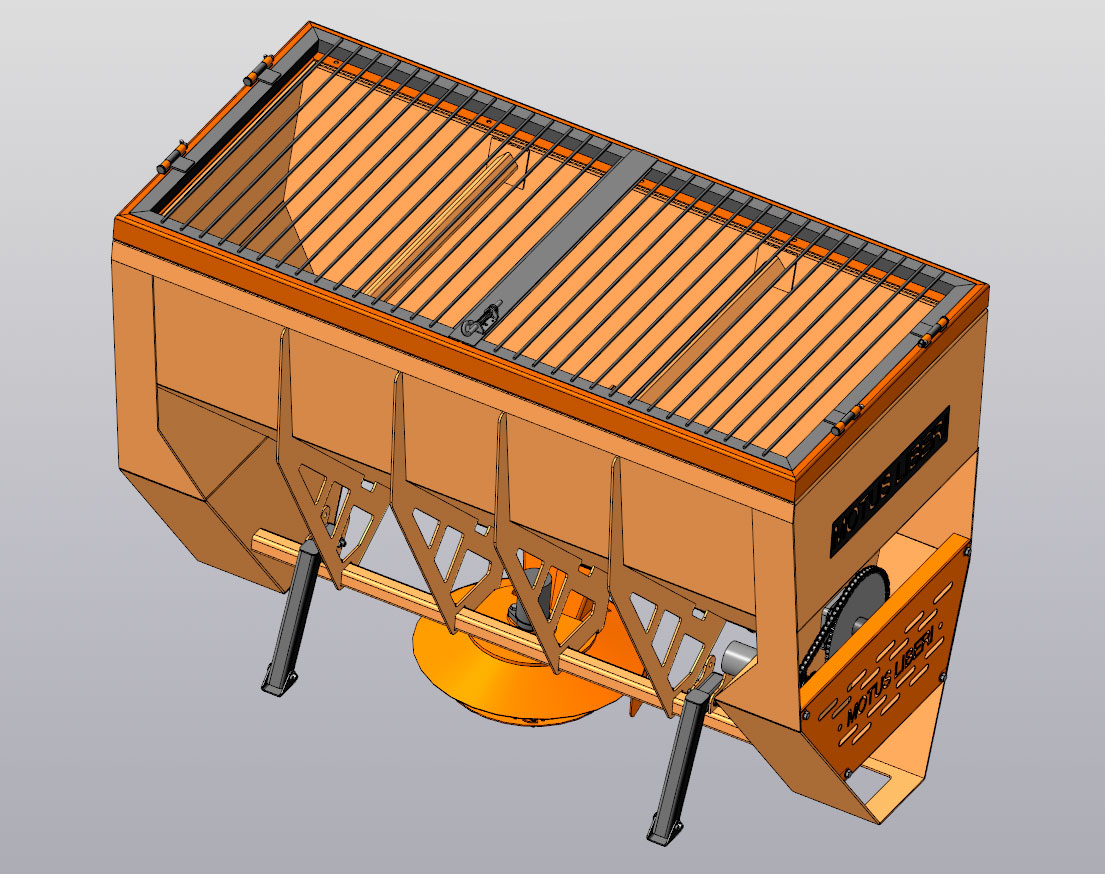

Навесной пескоразбрасыватель МТЗ-82
0
19
539
4
0
300
Сообщить о проблеме
Артём
Магницкий
Содержимое архива
-
НП-00.00.000 - Навесной пескоразбрасыватель(В2)
-
НП-00.00.019 - Щиток.m3d
-
НП-00.00.011 - Ось.m3d
-
НП-07.00.000 - Шнек в сборе
-
НП-07.00.001 - Труба.m3d
-
НП-07.00.004 - Перо шнека.m3d
-
НП-07.00.000 - Шнек в сборе.a3d
-
НП-07.00.002 - Вал приводной.m3d
-
НП-07.00.005 - Перо шнека.m3d
-
НП-07.00.003 - Вал.m3d
-
-
НП-00.00.025 - Шайба.m3d
-
НП-00.00.002 - Пластина.m3d
-
НП-00.00.007 - Ось.m3d
-
НП-00.00.023 - Ухо.m3d
-
НП-00.00.018 - Валок.m3d
-
НП-08.00.00 - Гидромотор.a3d
-
НП-04.00.000 - Лапа
-
НП-04.00.001 - Стойка.m3d
-
НП-04.00.002 - Упор.m3d
-
НП-04.00.003 - Заглушка.m3d
-
НП-04.00.006 - Ось.m3d
-
НП-04.00.004 - Заглушка.m3d
-
НП-04.00.005 - Подошва.m3d
-
НП-04.00.000 - Лапа.a3d
-
-
НП-00.00.004 - Балка.m3d
-
Порезка
-
Лист 4
-
НП-07.00.004 - Перо шнека(л4к16).dxf
-
НП-04.00.005 - Подошва (л4к2).dxf
-
НП-01.00.004 - Дно (л4к1).dxf
-
НП-01.00.005 - Арка (л4к1).dxf
-
НП-01.00.001 - Задняя стенка (л4к1).dxf
-
НП-04.00.004 - Заглушка (л4к2).dxf
-
НП-01.00.002 - Передняя стенка (л4к1).dxf
-
НП-02.02.001 - Тарелка (л4к1).dxf
-
НП-04.00.003 - Заглушка (л4к2).dxf
-
НП-01.00.003-01 - Стенка боковая (л4к1).dxf
-
НП-01.00.003 - Стенка боковая (л4к1).dxf
-
НП-01.00.006 - Трапеция (л4к2).dxf
-
НП-02.01.003 - Экран (л4к1).dxf
-
НП-02.01.002 - Колпак (л4к1).dxf
-
НП-02.02.002 - Лопасть (л4к6).dxf
-
НП-03.00.001 - Желоб (л4к2).dxf
-
-
Лист 8
-
НП-01.00.019 - Пластина (л8к1).dxf
-
НП-01.00.020 - Пластина (л8к1).dxf
-
НП-01.00.018 - Пластина (л8к1).dxf
-
-
Лист 2
-
НП-00.00.019 - Щиток (л2к1).dxf
-
-
НП-00.00.019-01 - Щиток (л2к1).dxf
-
Лист 12
-
НП-02.01.004 - Пластина (л12к1).dxf
-
НП-02.04.003 - Фланец (л12к1).dxf
-
-
Лист 10
-
НП-01.00.017 - Ухо (л10к4).dxf
-
НП-02.01.001 - Плита (л10к1).dxf
-
НП-02.04.002 - Дно (л10к1).dxf
-
НП-01.00.013 - Ухо (л10к2).dxf
-
-
Лист 6
-
НП-00.00.021 - Ухо (л6к1).dxf
-
НП-00.00.020 - Ухо (л6к1).dxf
-
НП-00.00.022 - Ухо (л6к1).dxf
-
НП-00.00.006 - Ухо (л6к4).dxf
-
НП-03.00.002 - Пластина (л6к2).dxf
-
НП-01.00.016 - Ребро (л6к2).dxf
-
НП-05.00.005 - Пластина (л6к4).dxf
-
НП-01.00.008 - Защита задняя (л6к2).dxf
-
НП-00.00.023 - Ухо (л6к1).dxf
-
НП-01.00.010 - Ребро (л6к4).dxf
-
НП-01.00.011 - Полоса (л6к1).dxf
-
НП-01.00.007 - Защита передняя (л6к2).dxf
-
-
-
НП-03.00.000 - Лейка
-
НП-03.00.004 - Пластина.m3d
-
НП-03.00.003 - Втулка.m3d
-
НП-03.00.005 - Пластина.m3d
-
НП-03.00.000 - Лейка.a3d
-
НП-03.00.001 - Желоб.m3d
-
НП-03.00.002 - Пластина.m3d
-
НП-03.00.006 - Пластина.m3d
-
-
НП-09.00.000 - Цепь
-
Цепь 15.875
-
Link Plate, Inner_ANSI50.m3d
-
Roller Chain, Outer Link_ANSI50.a3d
-
Roller_ANSI50.m3d
-
Roller Chain, Connection Link_ANSI50.a3d
-
Link Pin, Connector_ANSI50.m3d
-
Сборка.a3d
-
Link Plate, Outer_ANSI50.m3d
-
Connector Plate, Loose_ANSI50.m3d
-
Link Pin_ANSI50.m3d
-
Bushing_ANSI50.m3d
-
Link Retainer_ANSI50.m3d
-
Цепь ANSI50 (ПР-15.875).a3d
-
Roller Chain, Inner Link_ANSI50.a3d
-
-
НП-09.00.000 - Цепь.a3d
-
-
НП-00.00.020 - Ухо.m3d
-
НП-01.00.000 - Бункер
-
НП-01.00.012 - Балка.m3d
-
НП-01.00.010 - Ребро.m3d
-
НП-01.00.017 - Ухо2.m3d
-
НП-01.00.026 - Труба.m3d
-
НП-01.00.013 - Ухо.m3d
-
НП-01.00.023 - Накладка.m3d
-
НП-01.00.022 - Ребро.m3d
-
НП-01.00.001 - Задняя стенка.m3d
-
НП-01.00.021 - Ребро.m3d
-
НП-01.00.028 - Втулка.m3d
-
НП-01.00.017 - Ухо.m3d
-
НП-01.00.019 - Пластина.m3d
-
НП-01.00.007 - Защита передняя.m3d
-
НП-01.00.018 - Пластина.m3d
-
НП-01.00.002 - Передняя стенка.m3d
-
НП-01.00.014 - Ухо.m3d
-
НП-01.00.000 - Бункер.a3d
-
НП-01.00.027 - Втулка.m3d
-
НП-01.00.005 - Арка.m3d
-
НП-01.00.003-01 - Стенка боковая.m3d
-
НП-01.00.006 - Трапеция.m3d
-
НП-01.00.011 - Полоса.m3d
-
НП-01.00.009 - Перемычка.m3d
-
НП-01.00.020 - Пластина.m3d
-
НП-01.00.015 - Балка.m3d
-
НП-01.00.003 - Стенка боковая.m3d
-
НП-01.00.004 - Дно.m3d
-
НП-01.00.016 - Ребро.m3d
-
НП-01.00.025 - Накладка.m3d
-
НП-01.00.008 - Защита задняя.m3d
-
НП-01.00.013 - Ухо2.m3d
-
-
НП-00.00.013 - Ось.m3d
-
НП-00.00.010 - Ось.m3d
-
НП-00.00.009 - Пластина.m3d
-
НП-00.00.026 - Шибер.m3d
-
НП-00.00.024 - Шайба.m3d
-
НП-00.00.021 - Ухо.m3d
-
НП-08.00.00 - Бандаж
-
НП-08.00.02 - Балка продольная.m3d
-
НП-08.00.00 - Бандаж.a3d
-
НП-08.00.01 - Балка поперечная.m3d
-
-
НП-00.00.001 - Втулка.m3d
-
НП-00.00.005 - Опора.m3d
-
НП-06.00.000 - UCF 208.a3d
-
НП-00.01.000 - Звездочка.a3d
-
MOTUS LIBERI.m3d
-
D789409C566B4ECF5F5BD03669FF150A
-
snr_ucf208_0.a3d
-
snr_ucf208_0_01.m3d
-
snr_ucf208_0_02.m3d
-
-
НП-00.00.000 - Навесной пескоразбрасыватель2.a3d
-
НП-02.00.000 - Тарелка
-
НП-02.01.000 - Диск приводной
-
НП-02.01.000 - Диск приводной.a3d
-
НП-02.01.004 - Пластина.m3d
-
НП-02.01.001 - Плита.m3d
-
НП-02.01.003 - Экран.m3d
-
НП-02.01.002 - Колпак.m3d
-
-
НП-02.02.000 - Диск
-
НП-02.02.000 - Диск.a3d
-
НП-02.02.001 - Тарелка.m3d
-
НП-02.02.003 - Ступица.m3d
-
НП-02.02.002 - Лопасть.m3d
-
-
НП-02.03.000 - Стакан
-
НП-02.03.001 - Вал тарелки.m3d
-
НП-02.04.002 - Дно.m3d
-
НП-02.05.000 - Гидромотор.a3d
-
НП-02.04.003 - Фланец.m3d
-
НП-02.03.002 - Втулка.m3d
-
НП-02.03.000 - Подшипниковый узел.a3d
-
НП-02.04.001 - Стакан.m3d
-
НП-02.04.000 - Стакан в сборе.a3d
-
-
-
НП-00.00.008 - Упор.m3d
-
НП-00.00.022 - Ухо.m3d
-
НП-00.01.001 - Втулка.m3d
-
НП-05.00.000 - Решетка
-
НП-05.00.009 - Ухо.m3d
-
НП-05.00.000 - Решетка.a3d
-
НП-05.00.005 - Пластина.m3d
-
НП-05.00.002 - Балка продольная.m3d
-
НП-05.00.001 - Балка поперечная.m3d
-
НП-05.00.004 - Пруток.m3d
-
НП-05.00.008 - Пластина.m3d
-
НП-05.00.006 - Втулка.m3d
-
НП-05.00.003 - Балка поперечная.m3d
-
НП-05.00.007 - Ось.m3d
-
НП-10.00.000 - Пружинный фиксатор.a3d
-
-
НП-00.00.006 - Ухо.m3d
-
НП-00.00.019-01 - Щиток.m3d
-
НП-00.00.012 - Ось.m3d
-
НП-00.00.003 - Ось.m3d
-
Объём бункера.m3d
-
НП-00.01.002 - Фланец.m3d
-
НП-00.00.016 - Звездочка.m3d
-
НП-00.01.002 - Фланец(З).m3d
-
