Пневмо-гидравлическая рессора

Кафедра гусеничных машин

Пневмо-гидравлическая рессора для гусеничной машины массой 38 тонн.

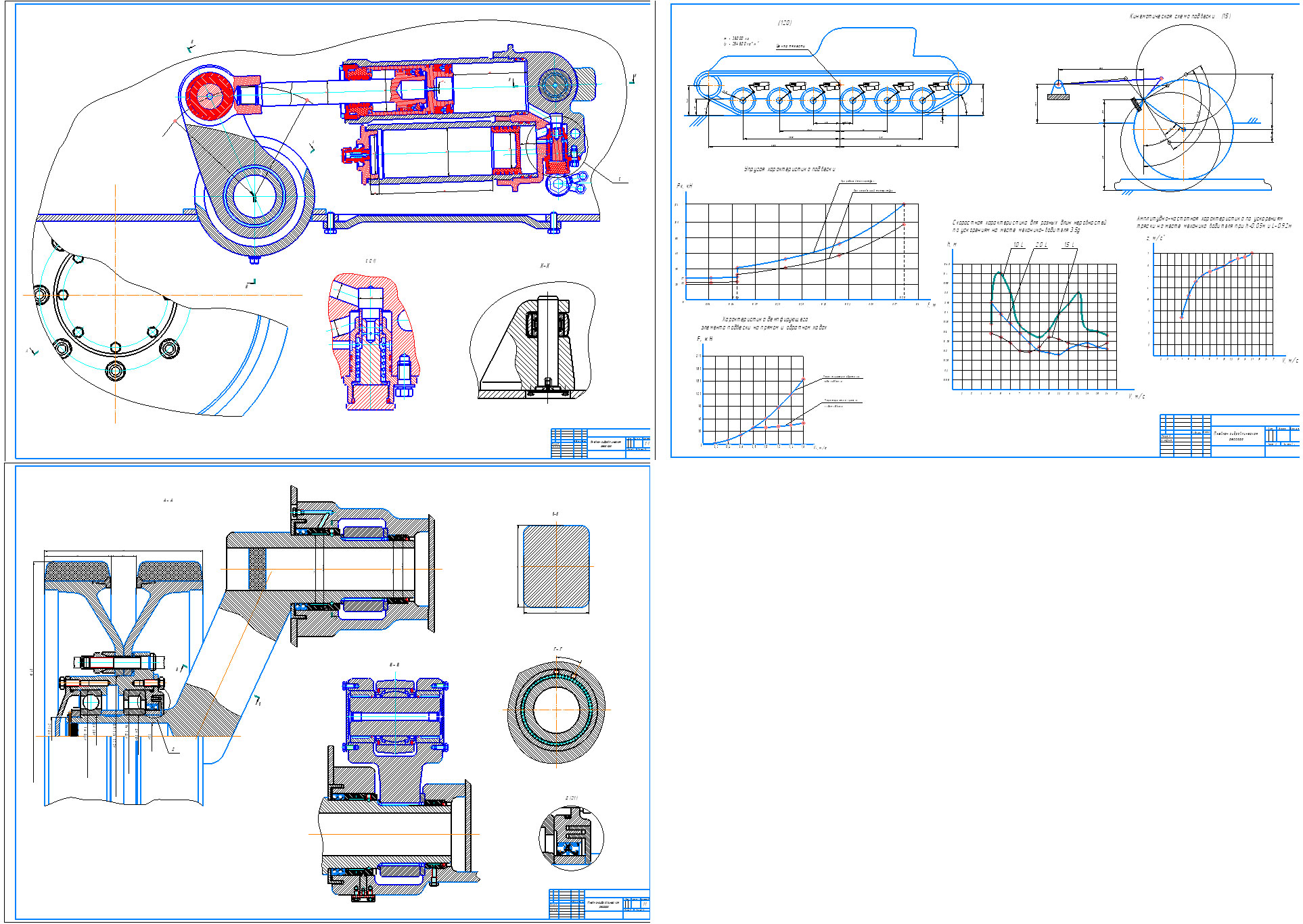

Работа представлена на 3 чертежах и содержит в себе расчетные характеристики рессоры, и конструктивную проработку подвески гусеничной машины.

Содержание:
1. Исходные данные для расчета 3
2. Определение основных характеристик машины 5
2.1. Момент инерции 5
2.2. Статическая нагрузка на один каток 5
2.3. Статическое угловое положение балансира 5
3. Расчет параметров ПГР 6
3.1. Заправочное давление 6
3.2. Построение упругой характеристики ПГР при рабочей и заправочной температурах 7
3.3 Построение упругой характеристики подвески 11
4. Построение демпфирующей характеристики 16
4.1. Усилие на штоке при значениях хода меньше статического 30
4.2 Усилие на штоке при ходе штока больше статического 33
5. Демпфирующая характеристика подвески 36
6. Расчет на прочность элементов подвески 37
6.1. Среднее давление на грунт 37
6.2. Оценка работоспособности бандажей опорных катков 37
6.3. Расчет подшипников опорных катков 39
6.4. Расчет игольчатых подшипников 41
6.5. Расчет на устойчивость при сжатии 41
6.6. Расчет шлицевого соединения рычага ПГР 42
6.7. Расчет пальца ПГР на прочность 43
6.8. Расчет балансира на прочность 44
6.9. Расчет гильзы ПГР на прочность 46
Список использованной литературы 47
