Погрузчик на базе трактора К 700 грузоподъемностью 4000 кг

Саратовский государственный технический университет
Кафедра "Строительные и дорожные машины"
Курсовой проект на тему "Разработка навесного оборудования для трактора К-700"
Саратов, 2019

Исходные данные: трактор К-700, грузоподъемность 4000 кг, привод - гидравлический.

В данной работе рассматривается вариант конструкции навесного оборудования для трактора К-700. В работе приведен анализ существующих конструкций. Сделан расчет и выбор основных параметров машины. Произведен расчет на прочность.

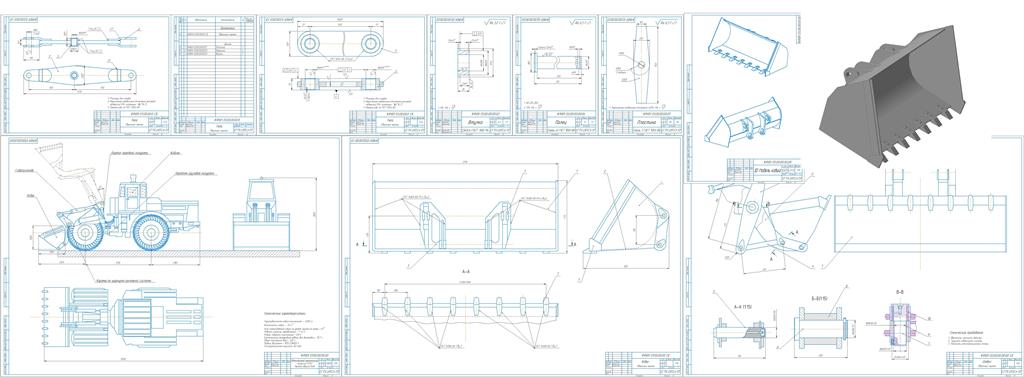

Графическая часть содержит 5 листов А1.

Содержание
1.Анализ конструкций одноковшовых погрузчиков…………………………....2
11.Определение, назначение, классификация………………………………..…2
1.2Особенности конструкций погрузчиков на специальном шасси………….. 4
1.3Конструкции погрузочного оборудования одноковшовых погрузчиков...11
1.4 Технические требования предъявляемые к проектируемому изделию….16
1.5 Техническое задание на проектирование навесного оборудования для содержания обочин дорог в летнее и зимнее время……………….…………..17
2.Расчёт основных параметров фронтального погрузчика…………………..19
3.Определение сопротивлений при черпании материала ковшом погрузчика……………………………………………………………………….25
4. Расчет механизма подъема стрелы……………………………………….…29
5. Выбор гидроцилиндров поворота ковша и подъема стрелы………………32
6. Расчет устойчивости погрузчика………………………………………….…34
7. Расчет производительности фронтального погрузчика…………………….38
Список использованной литературы…………………………………………...44
