Погрузчик одноковшовый Д-451

Новосибирский аграрный государственный университет
Кафедра теоретической и прикладной механики
КУРСОВАЯ РАБОТА по подъемно-транспортирующим машинам
Тема: Проектирование погрузчика одноковшового
Новосибирск 2013

Д – 451 является универсальным одноковшовым погрузчиком периодического действия, представляющим собой машину на собственном шасси колесного типа, что обеспечивает его автономность.
Конструктивной особенностью Д – 451 является подъемно-поворотная стрела, позволяющая производить погрузочно-разгрузочные работы при расположении груза ниже опорной поверхности, при ограниченных размерах погрузочной площадки, а также в условиях многообразия грузов и их концентрации.
Универсальность погрузчика позволяет выполнять погрузочно-разгрузочную работу с различными сыпучими грузами, штучными и многими другими, а также их транспортировку на небольшие расстояния.

Содержание
1 Общее описание погрузчика Д – 451 …………………………………………….3
2 Расчет механизма подъема груза …………………………………………………4
3 Расчет механизма опрокидывания ковша ………………………………………..12
4 Расчет механизма поворота стрелы ……………………………………………..13
5 Расчет стрелы на прочность ………………………………………………………15
6 Устойчивость погрузчика …………………………………………………………17
7 Техники безопасности ……………………………………………………………18
Библиографический список …………………………………………………………20

Исходные данные:
* Грузоподъемность Q = 950 кг;
* Высота разгрузки H = 3 м;
* Вылет ковша Lк = 0,38 м;
* Угол поворота стрелы в плане 100°;
* Базовая машина (специальное колесное шасси);
* Привод рабочего оборудования (гидравлический).

Рассчитать:
* Механизм подъема груза;
* Механизм опрокидывания ковша;
* Механизм поворота стрелы;
* Стрелу на прочность;
* Устойчивость погрузчика.

Разработать:

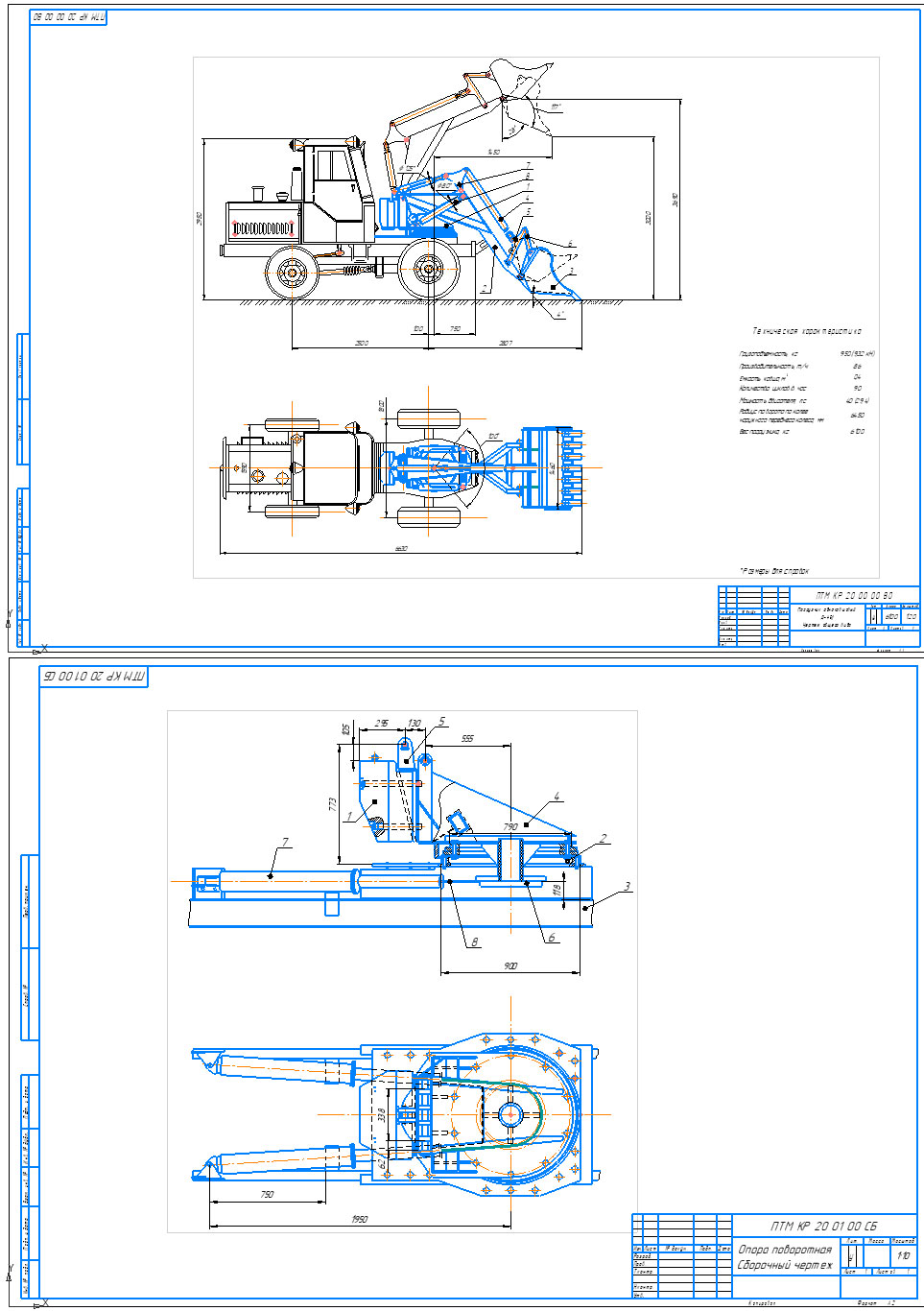

1 лист – общий вид погрузчика;
2 лист – опору поворотную.
