Проект автоцистерны на шасси автомобиля УРАЛ 4320-1912-60, максимальный объем перевозимого груза 9,7 м3

СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ
Институт нефти и газа
Кафедра «Топливообеспечение и горюче-смазочные материалы»
Курсовой проект по дисциплине "Мобильные стредства транспортирования топлив"
На тему: "Проект автомобильной цистерны для перевозки светлых нефтепродуктов на шасси автомобиля УРАЛ 4320-1912-60"
Красноярск 2018

Спроектировать автоцистерну для перевозки светлых нефтепродуктов, на шасси автомобиля УРАЛ 4320-1912-60, максимальный объем перевозимого груза 9,7 м3, 2 вида одновременно перевозимого топлива.

СОДЕРЖАНИЕ

Введение
1 Определение вместимости цистерны
2 Определение геометрических размеров цистерны
3 Выбор конструкционного материала
4 Определение расчетного давления в цистерне
5 Расчет толщины стенки
6 Расчет устойчивости цистерны на опрокидывание
7 Выбор насосного оборудования
8 Выбор оборудования цистерны
8.1 Насос самовсасывающий вихревой 1СВН-80А
8.2 Устройство дыхательное УД 2-80
8.3 Клапан донный
8.4 Кран шаровой
8.5 Крышка горловины
8.6 Перепускной клапан
8.7 Фильтр предварительной очистки нефтепродуктов
8.8 Ограничитель уровня налива
8.9 Катушка заземления КЗ-2
8.10 Наборный блок управления
8.11 Быстроразъемные соединения ДУ-80
8.12 Волнорезы
8.14 Ящик для песка
8.15 Площадка и лестница
8.16 Порошковый огнетушитель ОП-5
9 Описание технологических операций
Заключение
Список сокращений
Список использованных источников

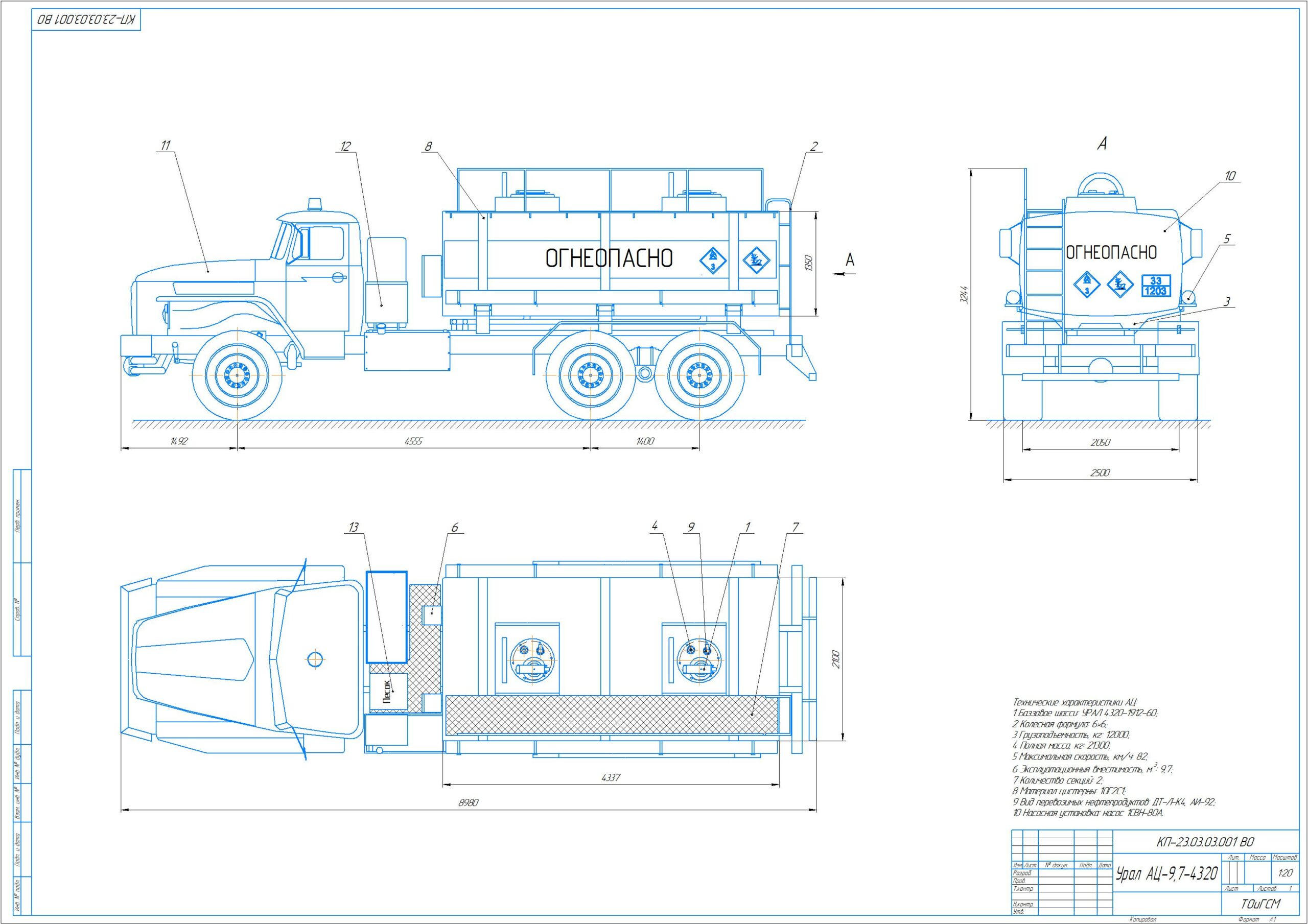

Состав: ПЗ, общий вид АЦ-9,7-4320, спецификация Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Промышленность / Нефть и Газ / Проект автоцистерны на шасси автомобиля УРАЛ 4320-1912-60, максимальный объем перевозимого груза 9,7 м3

ПЗ.docx
ВО.cdw
спецификация.spw
