Проект машины для разработки мёрзлых грунтов и дорожных покрытий с гидроударником на базе одноковшового гидравлического экскаватора

Петербургский государственный университет путей сообщения Императора Александра I

В данном проекте рассматривается машина для разработки мёрзлых грунтов и дорожных покрытий с гидроударником на базе одноковшового гидравлического экскаватора, а так же инженерно техническое сооружение в виде жилого дома.

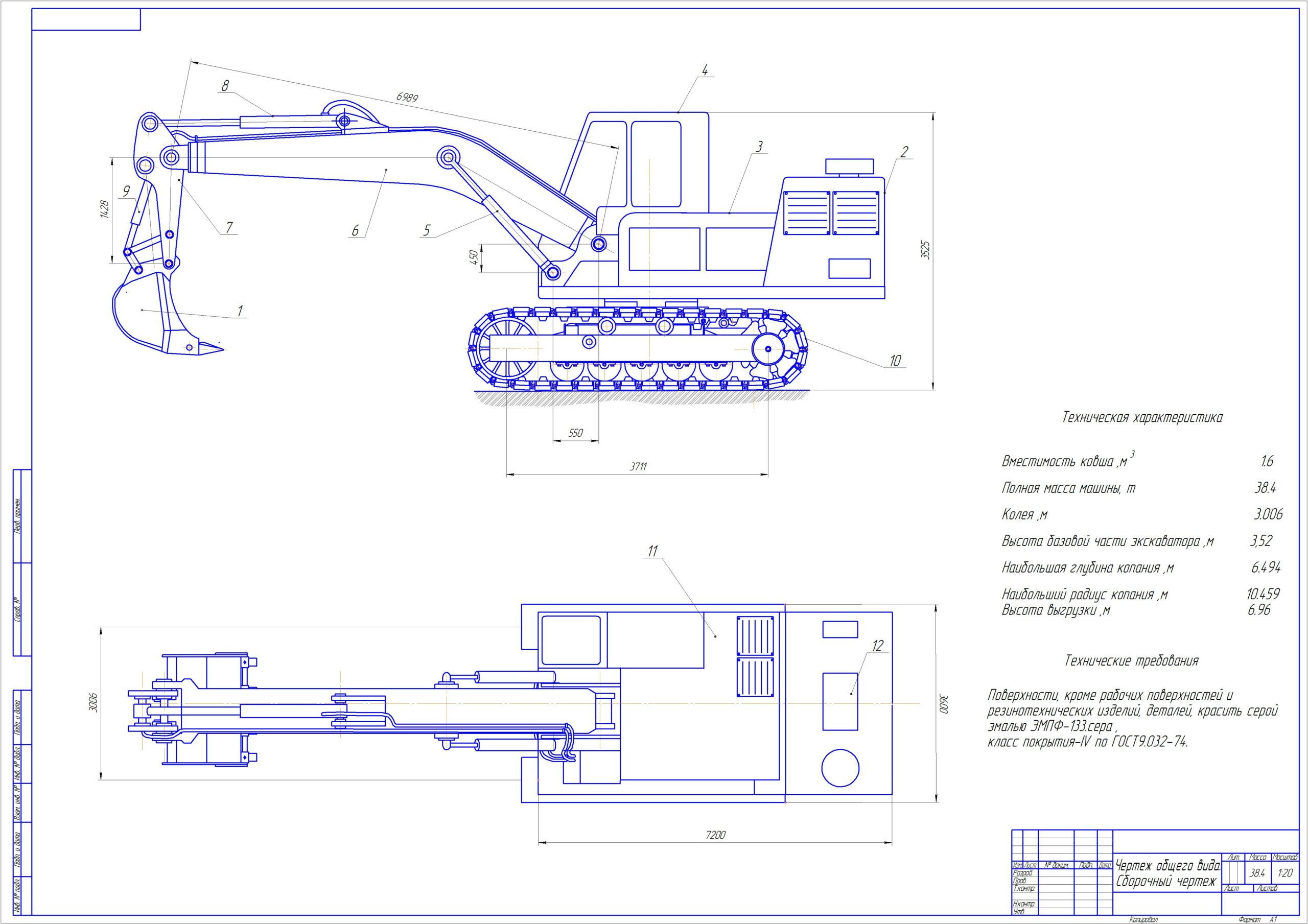

Графическая часть содержит чертеж экскаватора, чертеж обратной лопаты с гидроударником
Курсовой проект содержит 1 лист А1 и 1 лист А3 графической части и 1 лист А4 спецификация, 46 страниц пояснительной записки.

Целью курсового проекта является изучение инженерно-технического сооружения, рассмотрения машины для разработки мёрзлых грунтов и дорожных покрытий с гидроударником, выбор оптимального варианта машины для выполнения задачи

Техническая характеристика:
Вместимость ковша ,м - 1.6
Полная масса машины, т - 38.4
Колея ,м - 3.006
Высота базовой части экскаватора ,м - 3,52
Наибольшая глубина копания ,м - 6.494
Наибольший радиус копания ,м - 10.459
Высота выгрузки ,м - 6.96

Состав: Пояснительная записка (ПС), Чертеж экскаватора общий вид, Чертеж обратной лопаты, Спецификация Язык документа

Софт: КОМПАС-3D 15.2
