Проект разработки технологического процесса на восстановление вала первой передачи КПП базовой машины экскаватора ЭО-2621А

Гомельский государственный дорожно-строительный колледж
Кафедра механическая
Курсовой проект по дисциплине "Ремонт ДСМ и оборудования"
На тему: "Проект разработки технологического процесса на восстановление вала первой передачи КПП базовой машины экскаватора ЭО-2621А"
Гомель 2020

Содержание отчёта
Введение
1 Общая часть
1.1 Характеристика детали
1.2 Технические требования на дефектацию детали
1.3 Дефекты детали и причины их возникновения
1.4 Технические требования к отремонтированной детали
2 Технологическая часть
2.1 Выбор рационального способа восстановления детали
2.2 Выбор технологических баз
2.3 Технологические схемы устранения дефектов
2.4 Расчет припусков
2.5 Технологический маршрут восстановления детали
2.6 Расчет режимов обработки
2.7 Расчет норм времени
2.8 Разработка маршрутной карты, карты эскизов, двух операционных карт
2.9 Требования безопасности и охрана окружающей среды
2.10 Утилизация и переработка отходов, использование вторичных
ресурсов
3 Конструктивная часть
3.1 Назначение и устройство приспособления
3.2 Принцип действия приспособления
3.3 Расчет приспособления на прочность
Заключение
Литература

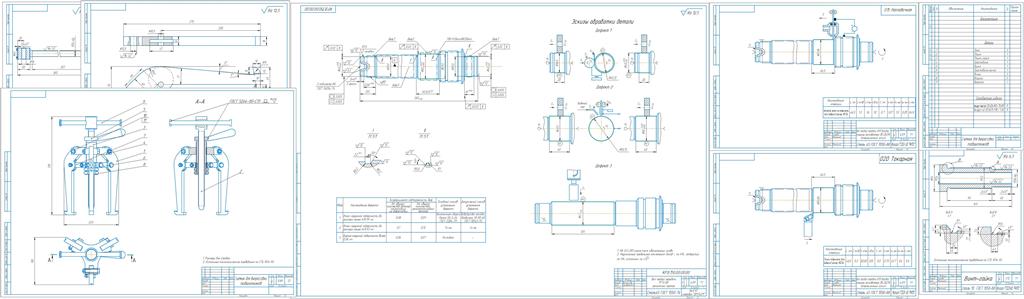

Состав: ПЗ, Маршрутные карты (МК), Операционная карта (ОК), Операционные эскизы (ОЭ), Ремонтный чертеж, Съемник (СБ), Деталировка (винт, винт-гайка, лапа), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проект разработки технологического процесса на восстановление вала первой передачи КПП базовой машины экскаватора ЭО-2621А

КП/OK.docx
КП/МК1.doc
КП/МК2.doc
КП/ОЭ1.cdw
КП/ОЭ2.cdw
КП/ПЗ.docx
КП/Ремонтный чертеж.cdw
КП/Съёмник/Винт-гайка1.cdw
КП/Съёмник/Винт1.cdw
КП/Съёмник/Лапа1.cdw
КП/Съёмник/СБ1.cdw
КП/Съёмник/Спецификация1.spw
КП/Съёмник
КП
