КОМПАС 3D 18

Проектирование бульдозера–рыхлителя с неповоротным отвалом на базе бульдозера KOMATSU D475A-5.

«Северный (Арктический) федеральный университет имени М.В. Ломоносова» филиал в г. Северодвинске Архангельской области
Кафедра: «Проектирование подъемно-транспортного и технологического оборудования»
Курсовой проект по дисциплине: Строительные и дорожные машины
На тему:Проектирование бульдозера – рыхлителя с неповоротным отвалом на базе бульдозера KOMATSU D475A-5
Северодвинск 2017

ИСХОДНЫЕ ДАННЫЕ:
Базовый бульдозер - KOMATSU D475A-5
Мощность двигателя P, кВт - 641
Тип отвала - неповоротный
Категория грунта - III

Бульдозер - это вид строительной спецтехники, который представляет собой гусеничный трактор, предназначенный для копания и перемещения грунта. Основную функцию бульдозер выполняет с помощью отвала, который расположен от-дельно от подвижной части. Оператор бульдозера находится в закрытой кабине для работы в любых погодных условиях (средний и тяжелый класс).
Основные задачи бульдозеров довольно просты. Применяются бульдозеры для послойного срезания и копания, разравнивания, планировки, перемещения горных пород, грунта, сыпучих материалов, как пресс для гибких деталей, для снятия плодородного поверхностного слоя грунта при подготовке строительных площадок, для перемещения грунта в зону действия одноковшового экскаватора при погрузке его в транспортное средство или отвал. Также для разработки неглубоких каналов с транспортированием грунта в отвал, зачистки пологих откосов, сооруже-ния насыпей из резервов, планировочных работ при зачистке оснований под фундаменты зданий и сооружений и планировке площадей и трасс. Бульдозер нужен для работ по устройству и содержанию в исправности подъездных дорог, въездов на насыпи и выездов из выемок. Также он нужен для работы по штабелированию и перемещению сыпучих материалов подготовительных работ для валки отдельных деревьев, для срезки кустарника, для корчевания пней, для удаления камней, по расчистке поверхностей от мусора и снега, а также для вскрышных работ, может использоваться как толкач скреперов.
Цель курсового проекта разработка бульдозера – рыхлителя с неповоротным отвалом на базе бульдозера KOMATSU D475A-5. Для этого необходимо провести ряд расчётов: расчёт конструктивных параметров бульдозера; расчёт тягового баланса; расчёт элементов металлоконструкции отвала; расчёт объёмного гидропривода рабочего оборудования.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1. ИСХОДНЫЕ ДАННЫЕ 6
2. РАСЧЁТ ПАРАМЕТРОВ БУЛЬДОЗЕРА 7
3. ТЯГОВЫЙ БАЛАНС 14
4. РАСЧЁТ ЭЛЕМЕНТОВ МЕТАЛЛОКОНСТРУКЦИИ РАБОЧЕГО ОБОРУДОВАНИЯ 17
4.1. Расчёт усилий 18
4.2. Прочность толкающего бруса 18
4.3. Расчёт бокового ножа 20
4.4. Расчёт болтов 21
5. РАСЧЁТ ОБЪЁМНОГО ГИДРОПРИВОДА РАБОЧЕГО ОБОРУДОВАНИЯ БУЛЬДОЗЕРА 23
5.1. Усилия на штоках гидроцилиндров 24
5.2. Потребный диаметр гидроцилиндров 26
5.3. Расчёт на прочность гидроцилиндров 27
5.4. Скорость движения поршней гидроцилиндров 28
5.5. Вместимость масляного бака 31
5.6. Уточнённый расчёт гидросети 31
6. Проектирование рыхлителя 34
6.1. Расчёт усилий рыхлителя 34
6.2. Опорные реакции в шарнирах зуба 36
6.3. Расчёт зуба и наконечника рыхлителя 37
6.4. Расчёт пальцев зуба 40
8. Выбор гидроцилиндров насосов рыхлителя 42
9. РАСЧЁТ РАМЫ РЫХЛИТЕЛЯ 43
ЗАКЛЮЧЕНИЕ 46
Список литературы 48

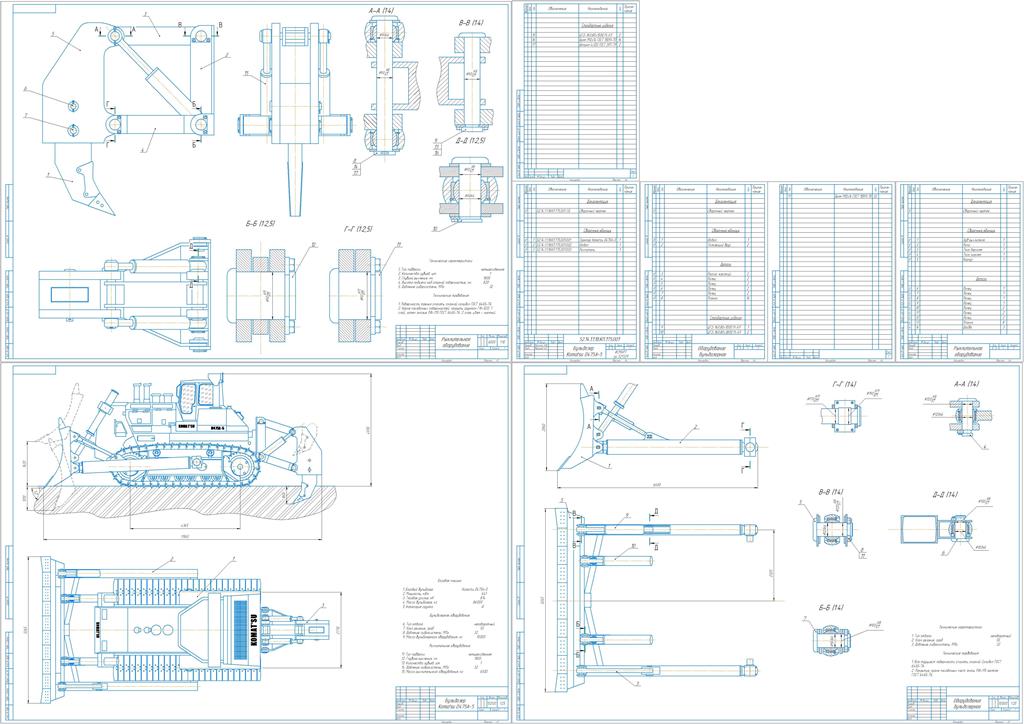

Состав: Бульдозер (СБ+СП), Отвал (СБ+СП), Рыхлитель (СБ+СП), ПЗ Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Проектирование бульдозера–рыхлителя с неповоротным отвалом на базе бульдозера KOMATSU D475A-5.

Бульдозер.cdw
Отвал СП.spw
Отвал.cdw
Рыхлитель СП.spw
Рыхлитель.cdw
Бульдозер Komatsu D475A-5.spw
Записка.docx
Raschet_SDM_(часть расчетов есть в маткаде).mcdx
