Проектирование фронтального погрузчика на базе тягача МоАЗ 40484 с ковшом с самовнедряющимеся зубьями

Белорусско-Российский университет
Кафедра "Подьемно-транспортные,строительные,дорожные машины и оборудование"
Курсовой проект по дисциплине "Машины для земляных работ"
На тему "Фронтальный погрузчик на базе тягача МоАЗ 40484 ковшом с установленным на нем комплектом самовнедряющихся зубьев"
Могилев 2013 г

Используем в курсовом проекте разработку с зубьями ковша землеройно машины по патенту RU 2167980 C1. Оснащаем фронтальный погрузчик на базе тягача МоАЗ 40484 ковшом с установленным на нем комплектом самовнедряющихся зубьев. Также используем входящий в комплект при покупке МоАЗ 40484 адаптер, с помощью которого устанавливаем разрабатываемый ковш. Также мы упрощаем конструкцию базовой машины, используя для приведения в движение ковша один гидроцилиндр вместо двух. Концепцией данного курсового проекта было применение новой конструкции погрузчика МоАЗ 40484-026 для увеличения производительности за счет применения ковша увеличенной вместимостью за счет улучшенной конструкции.
В процессе написания курсового проекта были выполнены ряд расчетов: на прочность, мощностной расчет, тяговый расчет, расчет основных параметров погрузчика, расчет производительности погрузчика. Данные расчеты показали, что конструкция надежна и функциональна.

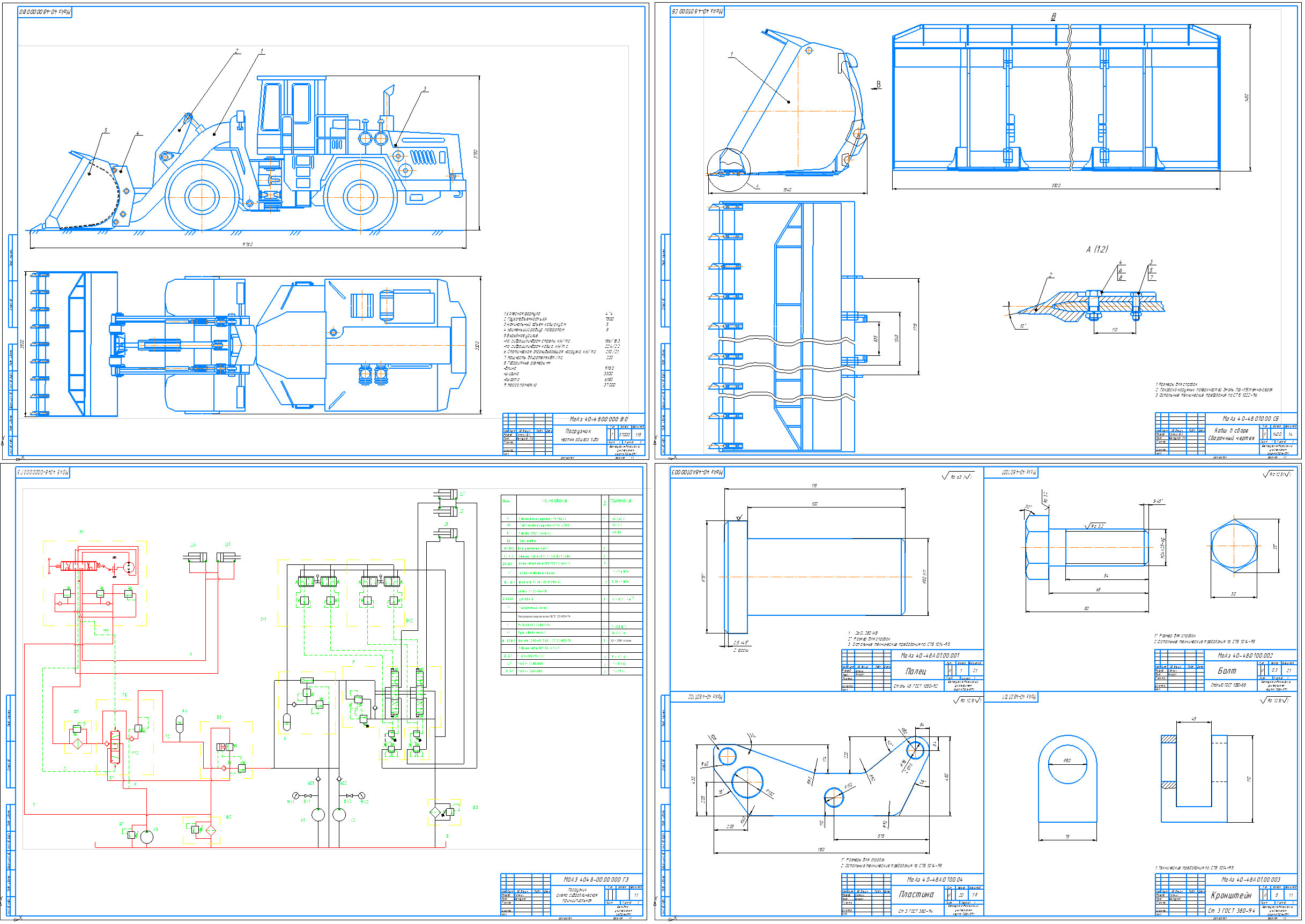

Были созданы чертеж общего вида погрузчика, рабочего органа, чертеж гидравлической схемы и чертеж деталировки. Перечисленные чертежи дают общее представление о конструктивных в конструкции погрузчика, способе и технологических особенностях его работы.

Содержание
Введение 4
1. Назначение, область применения, классификация погрузчиков 5
2. Анализ научно-технической литературы и патентный обзор 7
2.1 Анализ научно-технической литературы 7
2.2 Патентный обзор 8
2.3 Описание конструкции погрузчика с учетом патентного обзора 10
3. Выбор основных параметров 11
4. Расчет основных параметров 14
4.1 Тяговый расчет фронтального погрузчика 14
4.2 Мощностной расчет 15
4.3 Определение производительности погрузчика 16
4.4 Расчет гидросистемы погрузочного оборудования 18
5. Расчеты на прочность 23
5.1 Расчет пальца гидроцилиндра на срез 23
5.2 Расчет болтов зубьев ковша на срез 26
6. Охрана труда 27
7. Метрология и стандартизация 30
Заключение 33
Список литературы 34

Техническая характеристика:
Колесная формула 4*4
2 Грузоподъемность,КН 7500
3 Номинальный объем ковша,куб м 5
4 Наименьший радиус поворота,м 8
5 Вырывное усилие
-по гидроцилиндрам стрелы, кН/т.с. 186/18,3
-по гидроцилиндрам ковша, кН/т.с. 224/22
6 Статическая опрокидывающая нагрузка, кН/т.с. 210/21
7 Мощность двигателя,кВт/л.с. 220
8 Габаритные размеры,мм
-длина 9780
-ширина 3300
-высота 6180
9 Масса полная,кг 37000
