Проектирование гидромонитора

Тюменский государственный нефтегазовый университет
Кафедра Подъемно-транспортные, строительно-дорожные машины
Курсовая работа по дисциплине «Машины для земляных работ»
На тему: Машины для земляных работ «Гидромонитор»
Тюмень 2013

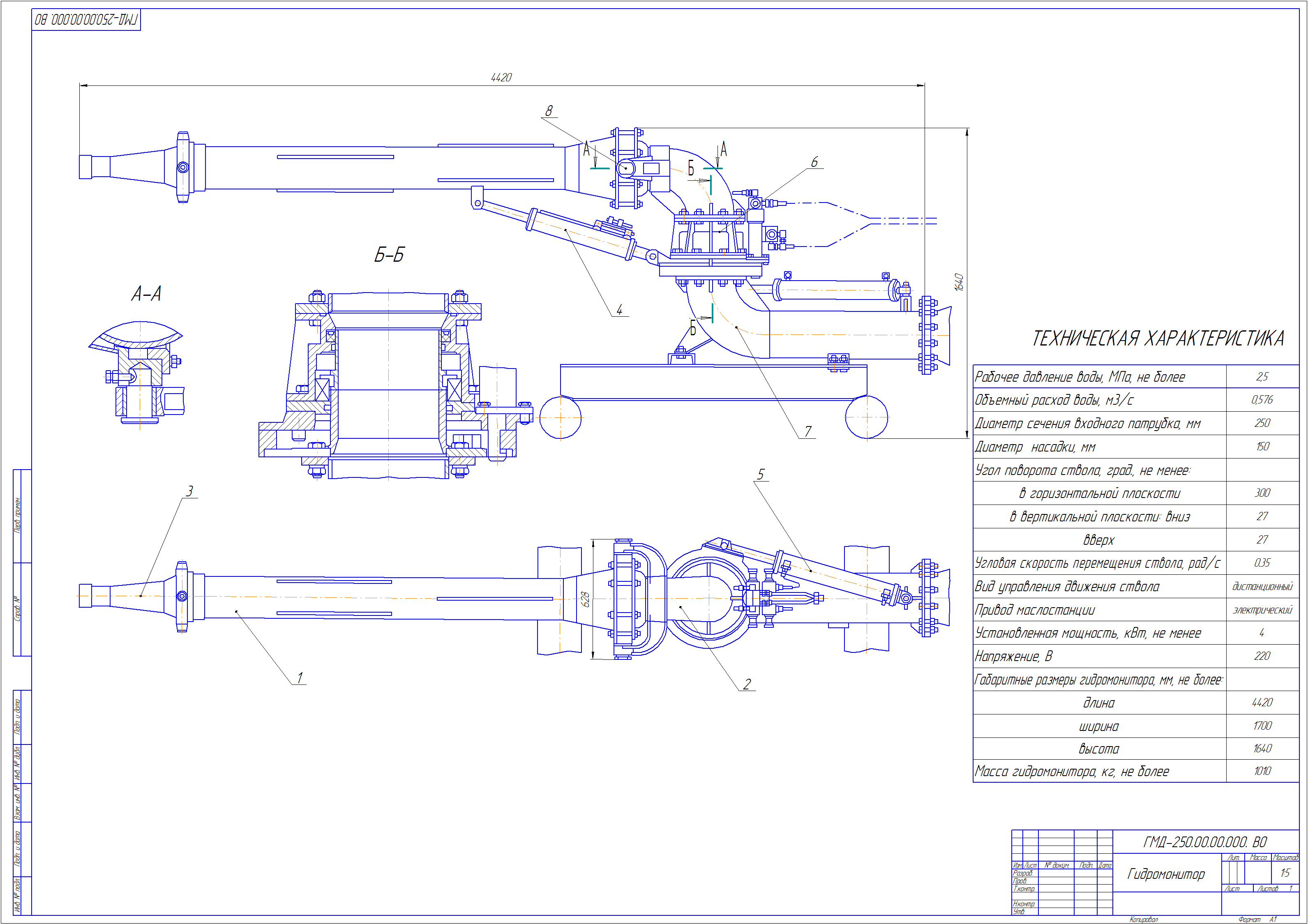

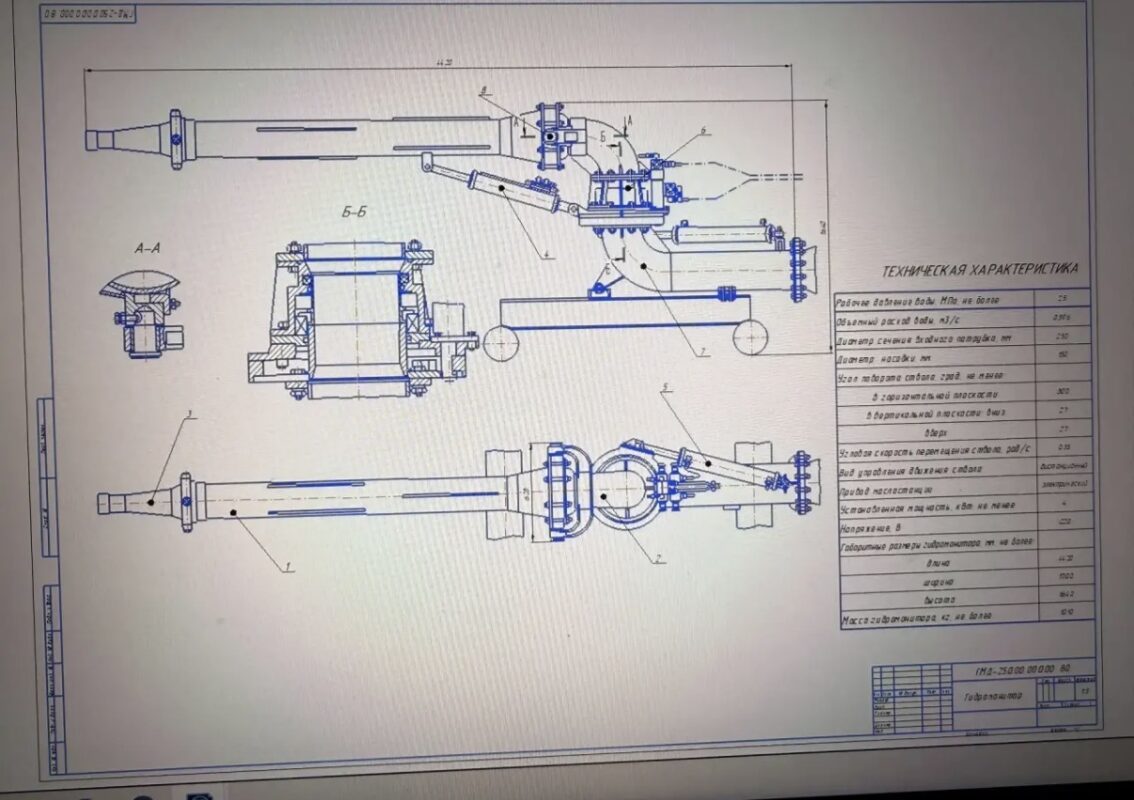

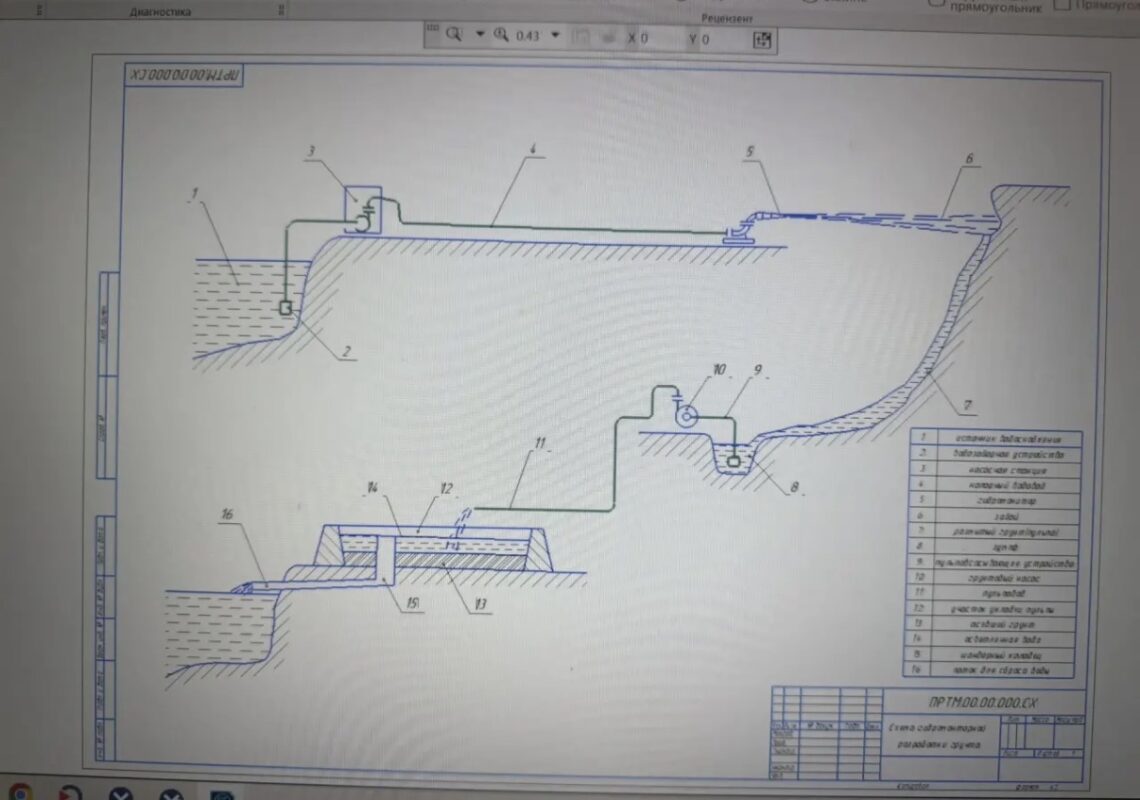

В данном проекте проектируется гидромонитор. Рассчитывается такие параметры, как расчет производительности, гидравлический расчет, технологический расчет, гидравлический расчет землесосной установки, выбор электродвигателя. Графическая часть содержит общий вид и схему гидромониторной разработки грунта.
Курсовой проект содержит 2 листа формата А1 графической части, 23 страниц пояснительной записки.

СОДЕРЖАНИЕ

1.Введение. . . . . . . . . . . 2
2.Гидромеханизация земляных работ. . . . . . 2
3.Достоинства и недостатки разработки грунта. . . . . 3 4.Гидромонитор. . . . . . . . . . 3
4.1.Классификация гидромониторов и требования к ним. . . 4
4.2.Способы размыва грунта гидромонитором. . . . . 6
4.3.Способы управления гидромонитором. . . . . 7
4.4.Электрогидравлическая схема гидромонитора с дистанционным управлением. . . . . . . . . . 11
5.Кинематическая структура и динамические свойства струй. . 12
6.Расчетная часть. . . . . . . . . 15
6.1.Расчет производительности и выбор гидромонитора. . . 15
6.2.Гидравлический расчет гидромонитора. . . . . 16
6.3.Технологический расчет. . . . . . . . 17
6.4.Гидравлический расчет землесосной установки. . . . 18
6.5.Выбор электродвигателя. . . . . . . . 20
Заключение. . . . . . . . . . 21
Список литературы. . . . . . . . . 22
