Проектирование захвата биг бэгов для погрузчика DM-30

2
2
77
0
1
200

Ярославский государственный технический университет,
КП на тему: Проектирование захвата биг бэгов для погрузчика DM-30,
2024

СОДЕРЖАНИЕ
Введение 5
1 Теоретическая часть работы 6
1.1 Назначение и описание фронтальных погрузчиков 6
1.2 Обзор конструкций фронтальных погрузчиков 11
1.3 Патентный обзор по тематике работы 15
1.4 Описание конструкции погрузчика DM-30 21
1.5 Проектирование и расчет основных параметров 23
Список использованных источников 27

Грузоподъемность Погрузчика DM-30 3400кг, высота разгрузки 2615 мм, мощность 90,4 кВт.

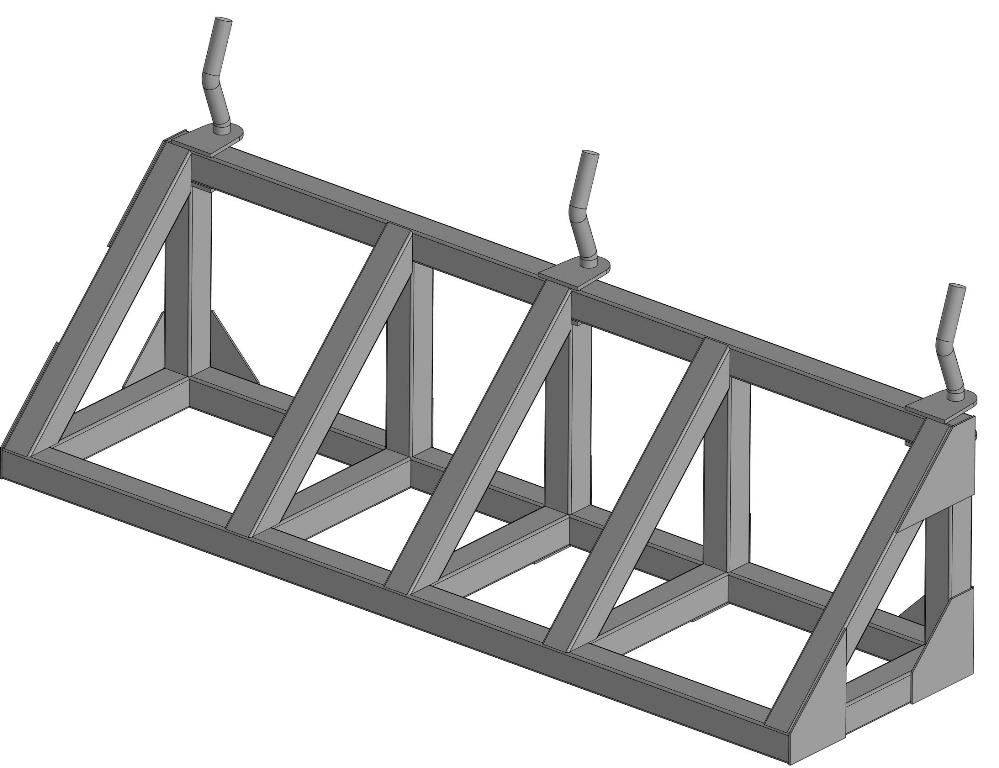

Подвес крюковой рассчитан на 3 биг бэга, ширина захвата 2390 мм., спроектирован под штатные места крепления погрузчика DM-30.

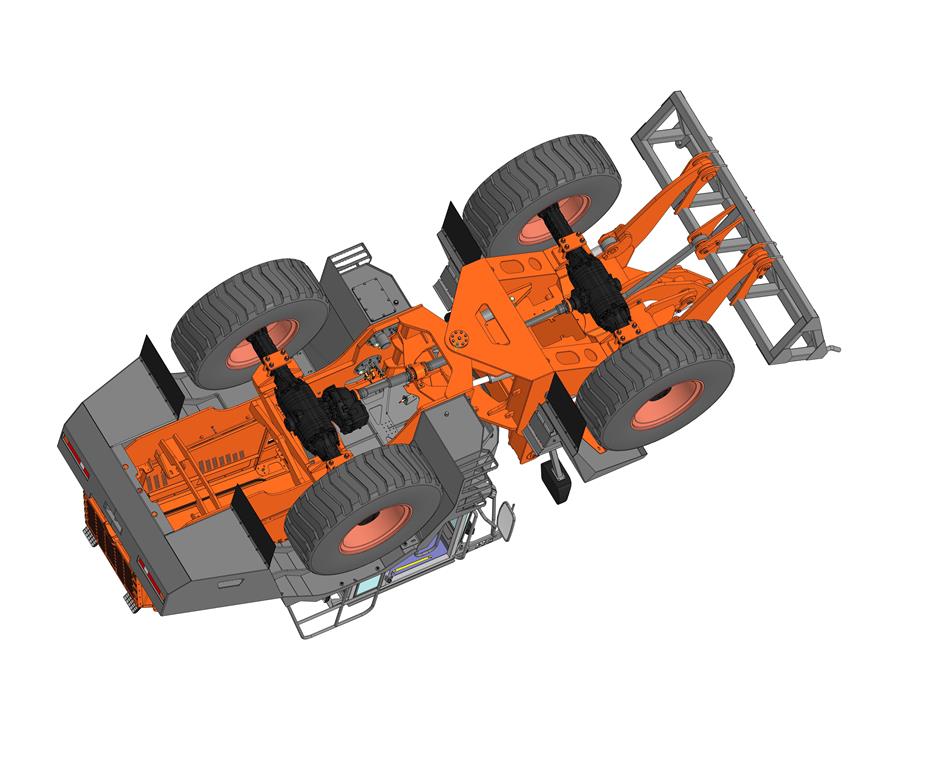

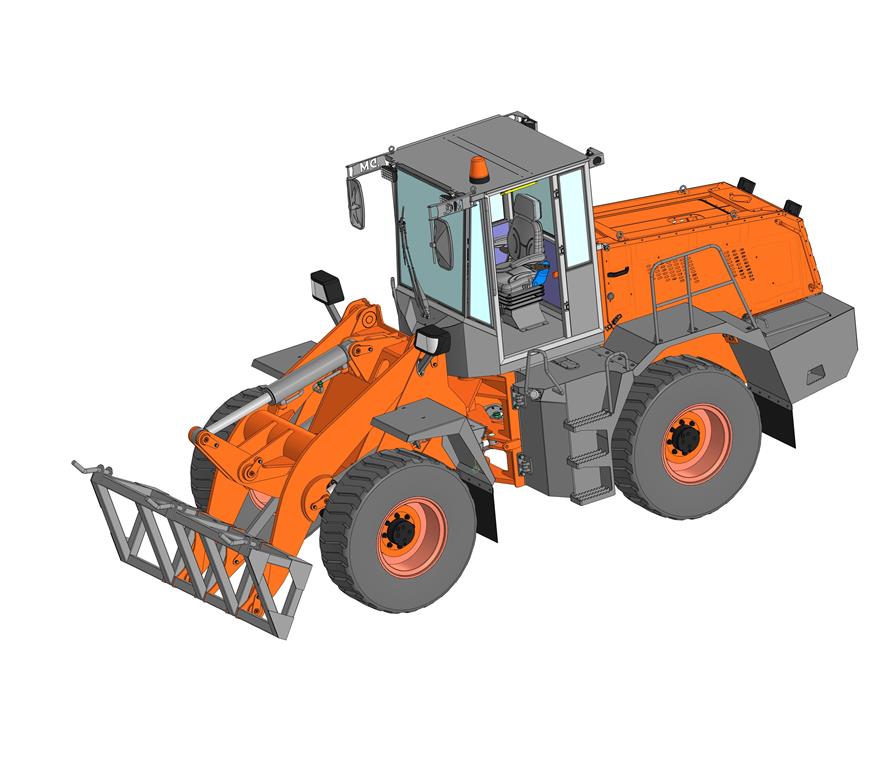

3D подвеса крюкового с историей построения, 3D погрузчика - без.


Сообщить о проблеме
Дата
30.03.2025
Язык
Русский
Состав

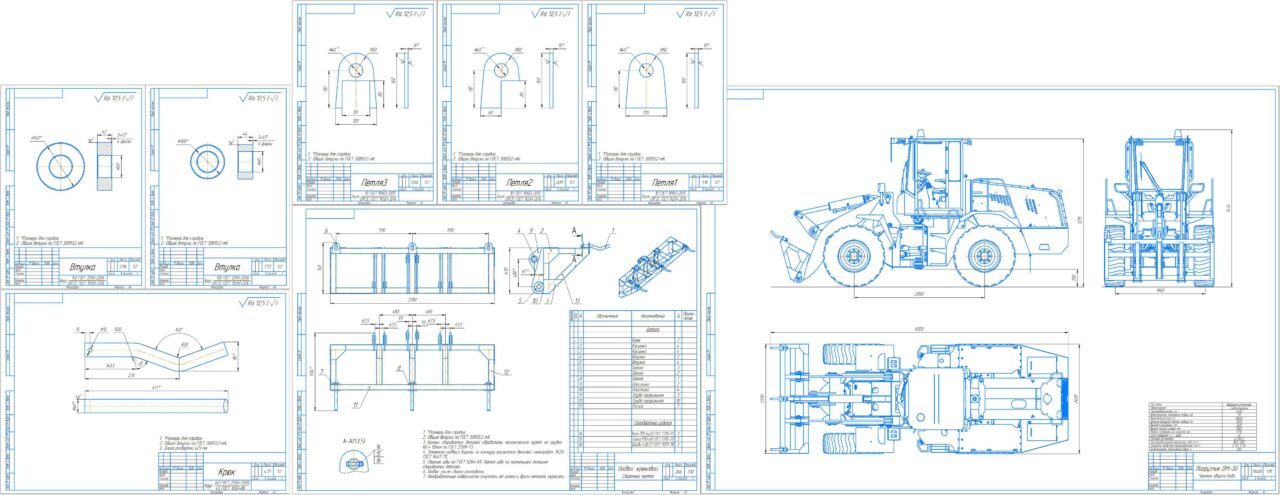

Погрузчик DM-30 (ВО), Подвес крюковой (СБ), Деталировка подвеса, 3D модели, ПЗ
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • Захват
    • Захват.a3d
    • Косынка1.m3d
    • Косынка2.m3d
    • Крюк.m3d
    • Петля1.m3d
    • Петля2.m3d
    • Петля3.m3d
    • Пластина.m3d
    • Раскос.m3d
    • Труба 2380.m3d
    • Труба 500.m3d
  • 33_Pogruzchik_DM-30_Uprosch.stp
  • Втулка1.cdw
  • Втулка2.cdw
  • Крюк.cdw
  • Петля1.cdw
  • Петля2.cdw
  • Петля3.cdw
  • ПЗ.docx
  • Погрузчик DM-30.cdw
  • Подвес крюковой.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 1
user-avatar
так же имеется 3D модель погрузчика до модернизации (с ковшом), если интересует обращайтесь
