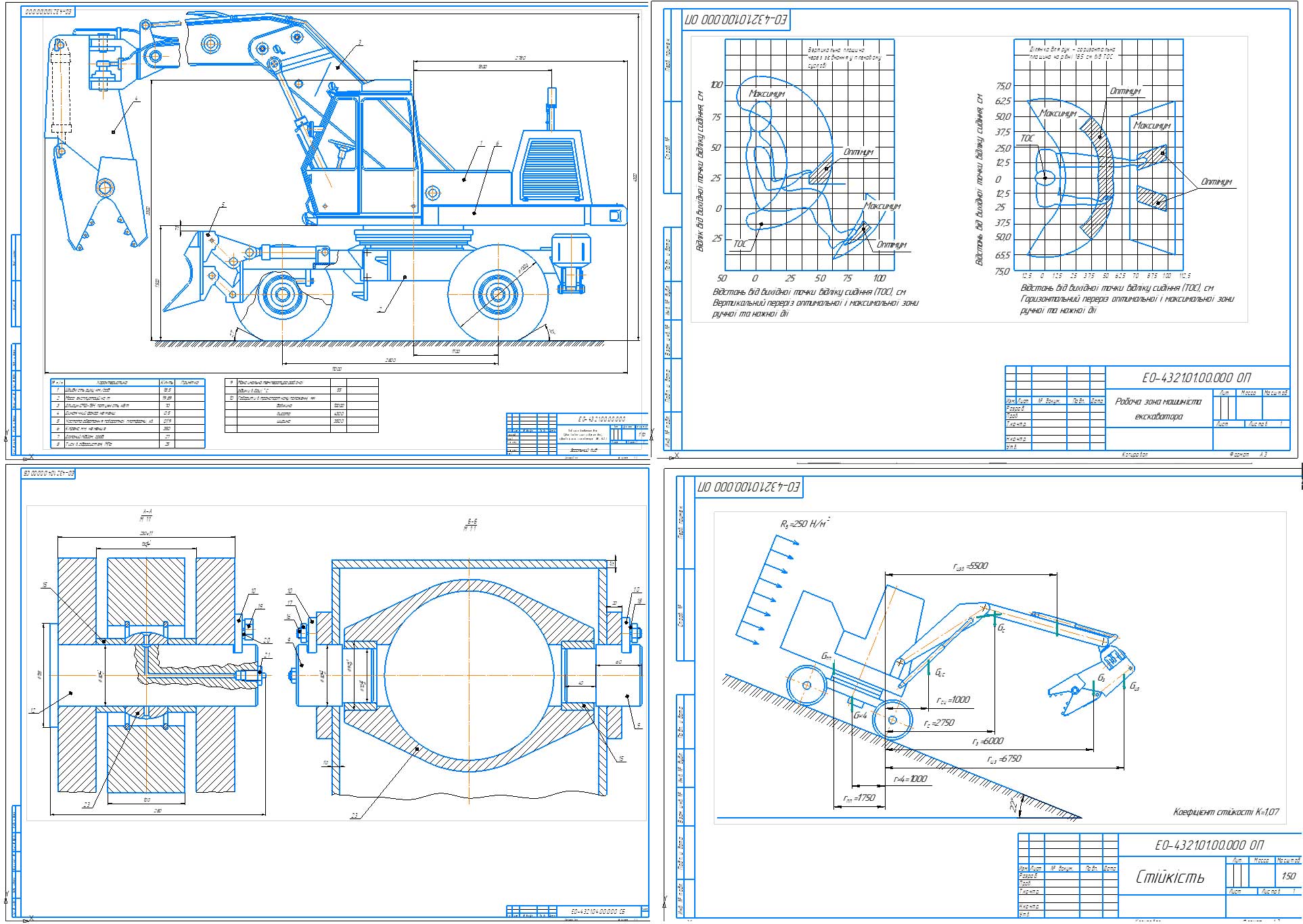

Рабочее оборудование для расчистки завалов на базе гидравлического экскаватора ЭО-4321

В результате дипломного проекта был разработан рабочий орган зажим для гидравлического экскаватора Э0-4321. В настоящее время относительно мало рабочих органов для гидравлических экскаваторов, позволяющих производить работы в ограниченных условиях, то есть выполнять поставленную задачу без поворота поворотной платформы, а только с помощью рабочего органа.
Достаточная простота конструкции обеспечивает расширение возможностей экскаватора. Зажим позволяет выполнять следующие операции:
Расчистка завалов, как на уровне стоянки экскаватора, так и ниже уровня;
Разрушение бетонных и кирпичных стен зданий с последующей погрузкой частей в транспортное средство;
Манипулирование грузом.
При достаточно широкой номенклатуре выполняемых работ и частой их повторяемости, когда требуется быстрая переналадка рабочего оборудования из одного функционального типа в другой. То есть адаптация к различным видам работ и свойствам среды, экскаваторы, оснащение рабочим органом зажимов, обладают существенными преимуществами по сравнению с оборудованием традиционного типа.
В дипломном проекте выполнены расчеты: металлоконструкций рабочего органа; гидропривода; годового экономического эффекта; охрана труда.
Применение рабочего органа зажим на экскаватор ЭО-4321, для выполнения различных видов работ позволяет повысить производительность экскаватора с 12563,2 м/год и дало годовой экономический эффект в размере: 66840,7 гривен.

ЗМІСТ
Вступ
1 Техніко- економічне обґрунтування
1.1 Патентний огляд
1.1.1 Робоче обладнання екскаватора
1.1.2 Робоче обладнання гідравлічного екскаватора
1.1.3 Робоче обладнання гідравлічного екскаватора
1.1.4 Робоче обладнання гідравлічного екскаватора
1.1.5 Робоче обладнання гідравлічного екскаватора
1.1.6 Будівничий маніпулятор
1.1.7 Пристрій для виконання земляних і навантажувально- розвантажувальних робіт
1.2 Аналіз патентних рішень
1.3 Запропоноване вдосконалення
2 Огляд конструкції машини і технології виконання робіт
3 Розрахунок екскаватора ЕО-4321 з робочим обладнанням захват
3.1 Стрілопідйомний механізм
3.2 Механізм повороту захвата
3.3 Розрахунок зусиль в робочому обладнанні
3.3.1 розрахунок зусиль в гідроциліндрі робочого обладнання
3.3.2 Визначення зусиль в поворотному механізмі
3.4 Розрахунок елементів робочого обладнання на міцність
3.4.1 Розрахунок вісі повороту рухомого ножа
4 Об’ємний гідропривід екскаватора
4.1 Опис гідросистеми екскаватору
4.2 Розрахунок гідроциліндру ножа
4.3 Розрахунок шиберного поворотного гідро двигуна (ШПД)
5 Охорона праці
5.1 Небезпечні та шкідливі виробничі фактори, супроводжуючі роботу машиніста екскаватора
5.2 Розробка інженерних рішень по обмеженню впливу небезпечних виробничих факторів на машиніста екскаватора
5.2.1 Небезпека перевертання
5.2.2 Попадання людини в зону роботу
5.3 Розробка інженерних рішень по обмеженню впливу шкідливих виробничих факторів на машиніста екскаватора
5.3.1 Підвищений рівень шуму
5.3.2 Вібрація
5.3.3 Запиленість
5.3.4 Освітленість
5.4 Відображення питань ергономіки при розробці робочого міста машиніста
5.5 Протипожежна безпека
6 Розрахунок річного економічного ефекту
6.1 Виявлення призначення і області застосування нової техніки
6.2 Вибір базового варіанта
6.3 Виявлення конструктивно-експлуатаційних особливостей техніки
6.4 Описання програми «Ефект-М»
6.4.1 Ідентифікатори для описання вихідної інформації до програми «Ефект-М»
6.4.2 Ідентифікатори для описання розрахункових величин
6.4.3 Блок-схема програми «Ефект-М»
6.4.4 Таблиці вихідних даних для розрахунку на ЕОМ
Висновки
Список використаної літератури
Додаток
