Расчет поршневого гидроцилиндра автомобиля-лесовоза на базе Renault Kerax

Национальный университет "Львовская политехника"
Кафедра автомобилестроения
Курсовая работа по дисциплине "Специализированные автотранспортные средства"
На тему: "Расчет поршневого гидроцилиндра автомобиля-лесовоза на базе Renault Kerax"
Львов 2015

СОДЕРЖАНИЕ СТРАНИЦЫ
1. Вступление 2
2. Анализ существующих конструкций автомобилей-лесовозов 3
2.1. Анализ оборудования лесовозных автопоездов 4
2.2. Принцип работы самосбрасывающего коника 14
2.3. Описание шасси Renault Kerax 15
2.4. Коробка отбора мощности в составе оборудования
автопоезда-лесовоза на шасси Renault Kerax 18
3. Описание принятой конструкции поршневого гидроцилиндра 19
4. Расчет поршневого гидроцилиндра 20
5. Итог 26
6. Литература 27

Задано:
рабочий ход поршня S=420мм;
робочее давление Р=3,0МПа;
максимальное усилие на штоке Fmax =32кН.

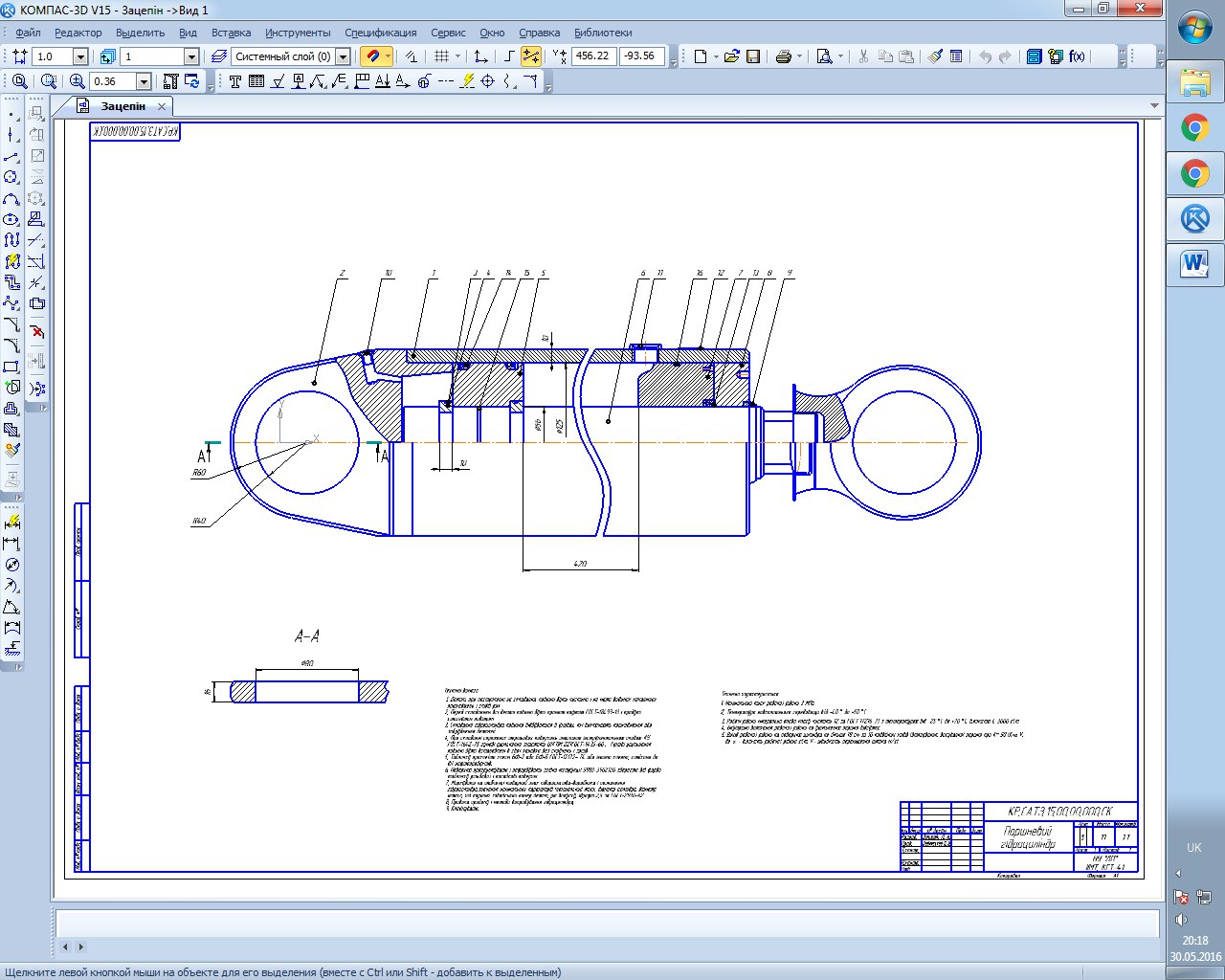

Состав: Пояснительная записка, Спецификация, Чертеж гидроцилиндра Язык документа

Софт: КОМПАС-3D V15
