ГУ УНПК (Государственный университет — учебно-научно-производственный комплекс) Орёл.
Кафедра подъемно-транспортных, строительных и дорожных машин.
Курсовой проект по дисциплине "Машины для земляных работ"
На тему "Проектирование "Расчёт тяговых и эксплуатационных параметров бульдозера Б–170".
Орёл 2011г.
Исходные данные:Бульдозер Б-170, Тип отвала – НПО, разрабатываемый грунт – глина второй категории, вид земляного сооружения – полка на косогоре, угол местности – 10 градусов, длина полки – 2000 метров, ширина полки – 6 м, ууол наклона откосов полвыемки и полунасыпи – 20 градусов.
В данном курсовом проекте был выполнен расчёт тяговых и эксплуатационных па-раметров бульдозера Б–170, базовым машиной которого является трактор Т–170 завода «ЧТЗ–Уралтрак».

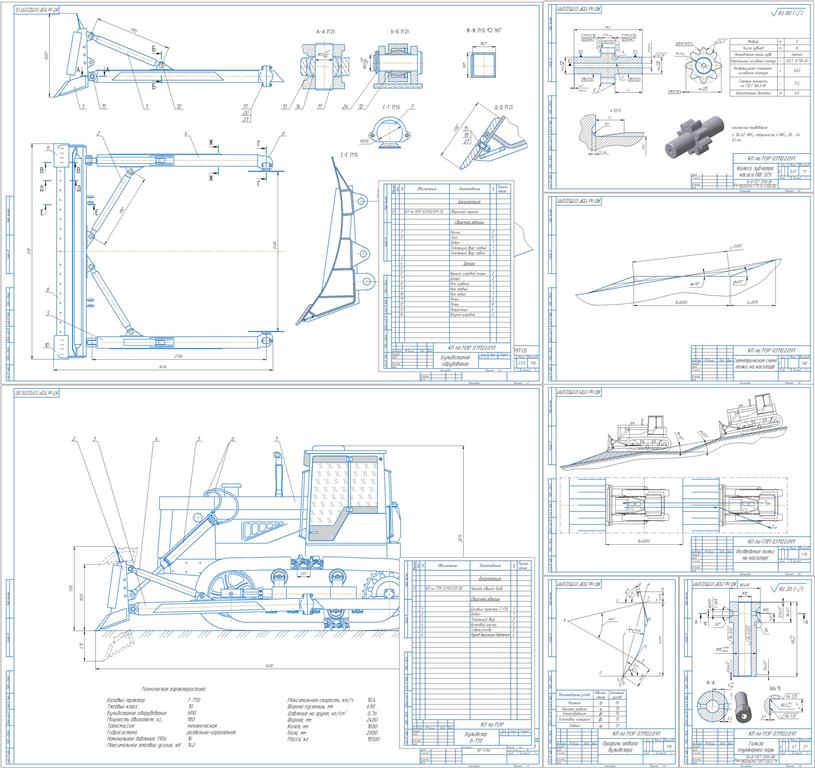

Графическая часть содержит общий вид бульдозера, рабочего оборудования, полки, её сооружения, чертежи деталей: гильза плунжерной пары и шестерня масляного насоса, 3Д-модели гильзы и шестерни.
Содержание
Введение 5
1 Особенности конструкции и работы бульдозеров 6
1.1 Классификация бульдозеров 6
1.2 Базовые машины 7
1.2.1 Назначение базовой машины 7
1.2.2 Классификация 8
1.3 Устройство базовых машин 9
1.4 Пример конструкции гусеничного трактора 10
1.5 Гидросистема бульдозеров 11
1.6 Бульдозерное оборудование 14
1.7 Рабочий процесс бульдозера 20
2 Выбор и расчёт тяговых и весовых параметров 22
3 Выбор и определение основных параметров отвала 23
4 Тяговый расчёт бульдозера 25
4.1 Активное копание грунта 27
4.2 Пассивное копание и перемещение грунта 29
4.3 Перемещение грунта 29
4.4 Отсыпка грунта тонким слоем 29
4.5 Холостой ход 30
5 Расчёт производительности бульдозера 31
6 Определение производительности и времени возведения земляного
сооружения типа «полка на косогоре» 34
7 Типовая инструкция по охране труда для машинистов бульдозеров 36
Заключение 40
Список использованной литературы 41
Приложение.......................................................................................................................42
