КОМПАС 3D 18

Кабельный кран на шасси КамАЗ-6520

Пермский национальный исследовательский политехнический институт
Кафедра Автомобили и технологические машины
Дипломная работа
На тему: "Расширение эксплуатационных возможностей мобильного кабельного крана за счёт изменения геометрических и силовых параметров оборудования"
Пермь 2017

Выпускная квалификационная работа на тему «Расширение эксплуатационных возможностей мобильного кабельного крана за счёт изменения геометрических и силовых параметров оборудования».
Объектом исследования является кабельный кран на шасси грузового автомобиля.
Целью выпускной квалификационной работы является расширение эксплуатационных возможностей мобильного кабельного крана путём расчёта и выбора геометрических и силовых параметров его оборудования.
Актуальность данной работы заключается в низкой эффективности применяемых при укладке железобетонных плит машин и оборудования, в усовершенствовании технологического процесса строительства дорог в условиях районов Крайнего Севера и районов, приравненных к ним. Было замечено, что применение мобильных кабельных кранов было бы эффективнее ранее применяемых автомобильных кранов стрелового типа. Следовательно, практическое применение расчётов и выбора силовых и геометрических параметров оборудования мобильного кабельного крана, которые будут рассмотрены в данной выпускной квалификационной работе, должны сделать технологический процесс строительства дорожной одежды более простым и эффективным.

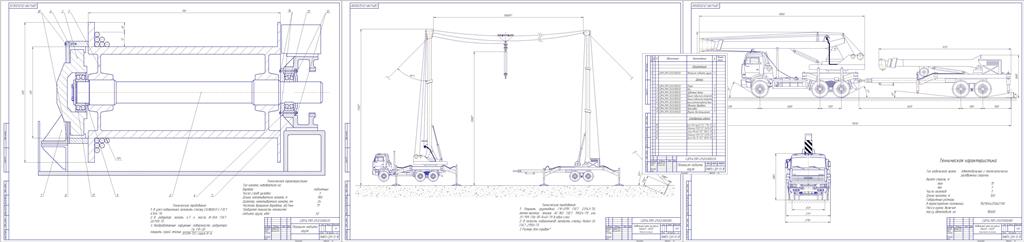

Выпускная квалификационная работа содержит 39 страниц машинописного текста, включая различные приложения, графики и таблицы, а также 3 чертежа формата А1, на которых отображены транспортное и рабочее положения мобильного кабельного крана на шасси грузового автомобиля, а также механизм подъёма груза – канатный барабан.

ОГЛАВЛЕНИЕ

АННОТАЦИЯ 3
ВВЕДЕНИЕ 4
1. КРАТКИЙ АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ КАБЕЛЬНЫХ КРАНОВ И РЕКОМЕНДУЕМОЙ К РАЗРАБОТКЕ МОБИЛЬНОГО 6
2. ОПИСАНИЕ КОНСТРУКЦИИ, РЕКОМЕНДУЕМОЙ К ПРИМЕНЕНИЮ В НОВЫХ УСЛОВИЯХ 10
2.1. РАСЧЁТ И ВЫБОР СТАЛЬНЫХ КАНАТОВ 11
2.2. РАСЧЁТ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ КАНАТНОГО БАРАБАНА 12
2.3. РАСЧЁТ ОПОРНЫХ НАГРУЗОК КАБЕЛЬНОГО КРАНА 15
2.4. РАСЧЁТ И ВЫБОР СТАБИЛИЗИРУЮЩИХ ОТТЯЖЕК 17
2.5. РАСЧЁТ СИЛОВЫХ ПАРАМЕТРОВ КАНАТНОГО БАРАБАНА И ВЫБОР ДВИГАТЕЛЯ (ШАССИ) 19
3. ТРЕБОВАНИЯ ПРИ ИСПОЛЬЗОВАНИИ ПО НАЗНАЧЕНИЮ И ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ КРАНОВ 23
3.1. ТРЕБОВАНИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ 23
3.2. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ОХРАНЫ ТРУДА 25
ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 31

Состав: Кабельный кран (ВО), Кабельный кран в рабочем положении (ВО), Канатный барабан (СБ). Язык документа

Софт: КОМПАС-3D 16
