Разработка погрузочного устройства на шасси МАЗ-630308 для перевозки дорожно-строительных машин.

Белгут
кафедра ТТМиО

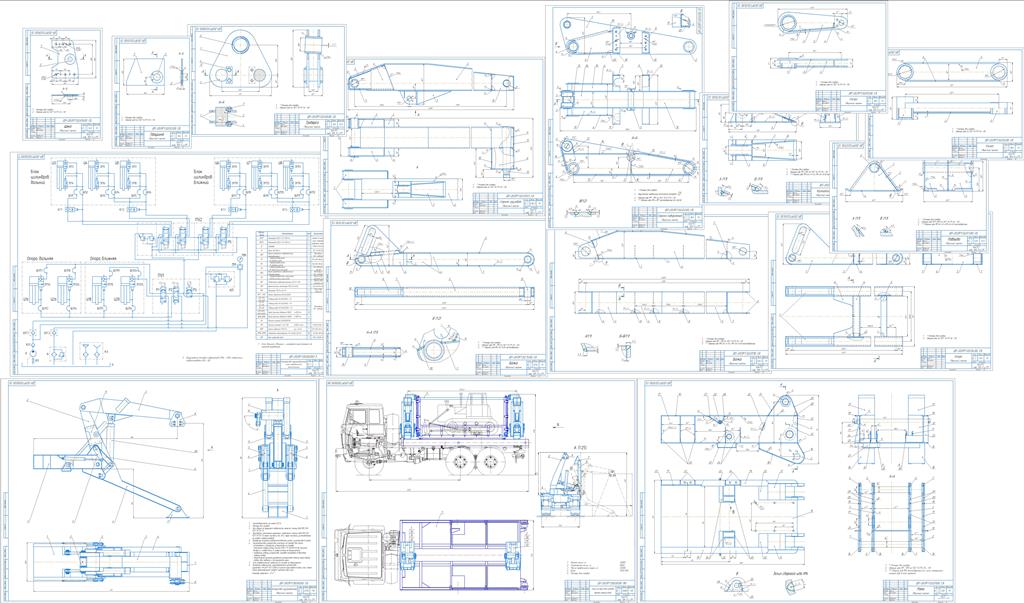

дипломный проект на тему "Разработка погрузочного устройства на шасси МАЗ-630308 для перевозки дорожно-строительных машин"
Гомель, 2019

Цель проекта: разработка специализированного грузоподъемного устройства для установки на автомобильный полуприцеп является актуаль-ной, и будет способствовать дальнейшему повышению спроса на контейнер-ные перевозки.
В дипломном проекте рассмотрено состояние проблемы. Проведена па-тентная проработка и информационный анализ.
При выполнении дипломного проекта производился кинематический расчет и конструирование узлов и деталей грузоподъемного устройства для полуприцепа-контейнеровоза модели 9454М – 000010 предназначенного для транспортирования крупнотоннажных контейнеров по ГОСТ 18477-77 типо-размера 1СС. Кроме этого был спроектирован гидравлический привод устройства.
Спроектированное грузоподъемное устройство может быть установлено на базовый полуприцеп с минимальным изменением его конструкции (сохра-нилось количество колесных осей, основные габаритные размеры и т.д.).
Сравнение стоимости спроектированного устройства со стоимостью ста-ционарного грузоподъемного устройства или автокрана дает возможность сделать вывод об экономической целесообразности и востребованности се-рийного производства модернизированного полуприцепа.
Выполнены расчёты экономических показателей модернизации.
Рассмотрены вопросы техники безопасности, охраны труда и экологиче-ской безопасности и энергосбережения.

СОДЕРЖАНИЕ

Введение 4
1 Обзор литературы 5
1.1 Анализ базовой модели 5
1.2 Патентный анализ 18
2 Технологический раздел 46
3 Конструкторский раздел 50
3.1 Расчет рабочих параметров гидропривода и гидроцилиндров 51
3.2 Выбор и расчет гидроаппаратуры 62
3.3 Расчёт и выбор трубопроводов 67
3.4 Расчёт и выбор источника питания гидравлического привода 73
3.5 Расчет устройства защиты 75
3.6 Определение нагрузки на оси снаряженного полуприцепа 77
4 Экономическая часть 79
5 Энергосберегающие мероприятия 88
6 Охрана труда и экологические мероприятия 94
Заключение 108
Список литературы 109
