Разработка станка для резки арматурной стали

Белорусский национальный технический университет
Факультет транспортных коммуникаций
Кафедра: “ Строительные и дорожные машины “
Курсовой проект по дисциплине «Строительные, дорожные, мелиоративные машины»
На тему « Разработка станка для резки арматурной стали »
Минск 2016

В курсовом проекте содержится: 50 страниц, 17 рисунков, 3 таблицы, 8 источников и 2 иллюстрированных материала формата А1.

Ключевые слова: Станок для резки арматуры, резка арматуры, арматурная сталь, силовой расчет станка, расчет вала привода ножа.

Целью курсового проекта была разработка станка для резки арматурной стали марки Ст3 и диаметром Ø40 мм.

В процессе работы был спроектирован станок для резки арматурной стали, выбран двигатель для осуществления резки, посчитаны силовые параметры станка и рассчитан вал привода ножа.

Содержание

Реферат…………….………………………………………………………………..3

Введение………..………………………………………………………………….....5

1. Назначение, описание конструкции и технологического процесса станков для

резки арматуры ………………………………...……………………………….........6

2. Кинематический расчет и определение основных параметров……...…………20

3. Выбор основных параметров станка………………………….……………..21

4. Определение мощности привода и выбор электродвигателя……………...21

5. Определение силовых параметров………………………………………………23

5.1. Расчёт ременной передачи………………………………………………..23

5.2. Расчёт первой зубчатой цилиндрической передачи ……………………..26

5.3. Расчёт второй зубчатой цилиндрической передачи ……………………..32

6. Расчёт на прочность вала привода ножа……………………………………......37

6.1 Предварительный расчёт вала…………………………………………….37

6.2 Проверочный расчёт вала…………………………………………………38

6.3 Расчёт вала на усталостную прочность……….…….……..….………….42

7. Выбор подшипников………………………………………………………….43

8. Мероприятия по технике безопасности………….………………………….…..45

Выводы…………………………………………………………………………...…49

Список использованных источников…………………..………………………..…50

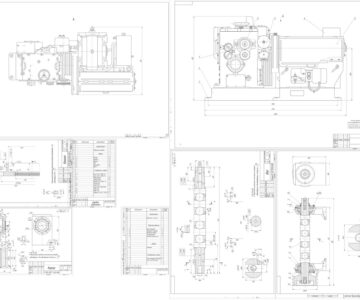

Состав: Общий вид (ВО), Вал в сборе (СБ), Спецификации, ПЗ Язык документа

Софт: AutoCAD 10

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Разработка станка для резки арматурной стали

Просмотр файлов
СПЕЦИФИКАЦИЯ станок.docx
2 ᡮ .dwg
Spetsifikatsia вал в сборе.docx
КУРСАЧ СДМ ПЕЧАТЬ.docx
содержание+титул1.docx
1 .dwg
