ЗабГУ Забайкальский государственный университет
Кафедра строительных и дорожных машин

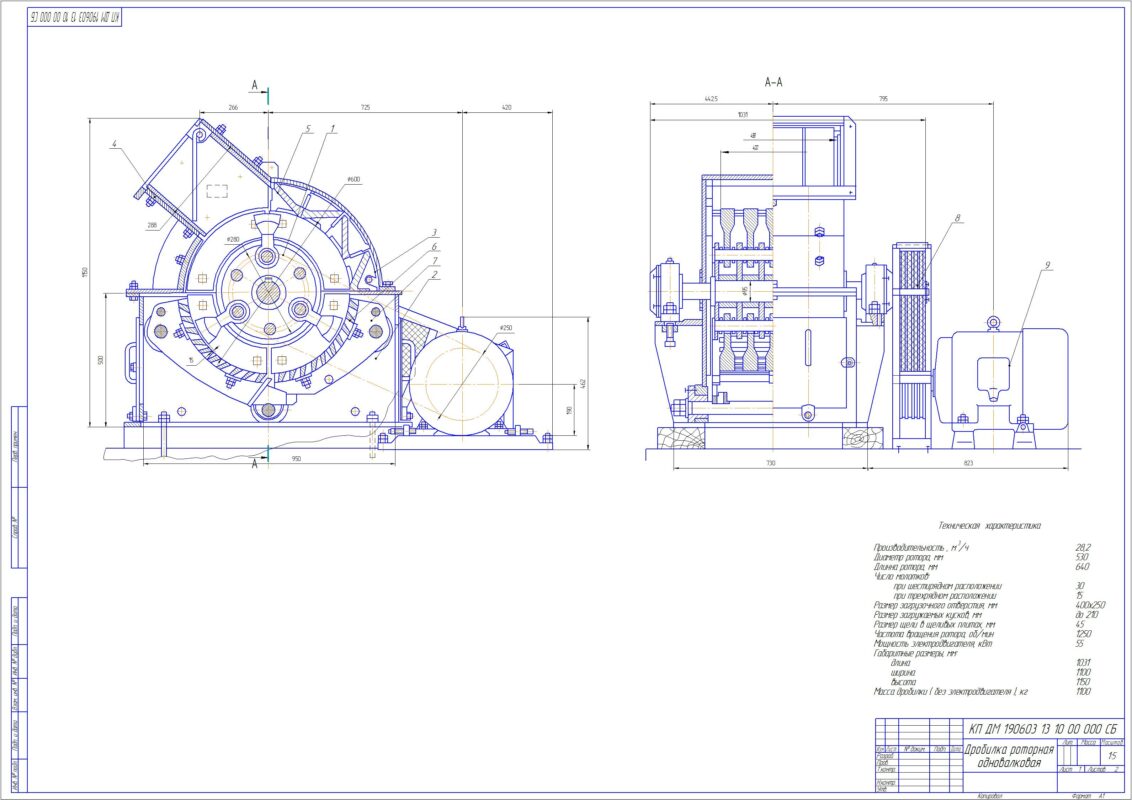

Тема: Роторная дробилка
Чита 2013
В работе были определены конструктивные параметры механизма: ширина выходной щели, угол захвата α, диаметр D, длины валков L, частоты их вращения n, и потребляемая мощность N; был произведён расчёт ротора; в экономической части проекта определяются основные технико-экономические показатели проектируемой машины.
Исходные данные
Размеры приемного отверстия B×L мм 250×400
Наибольшая крупность исходного материала Dmax мм 210
Угол захвата α град 15
Номинальная выходная щель В, мм 45
Минимальный диапазон изменения выходной щели, % ±50
Дробильный материал известняк мягкий
Предел прочности при сжатии Е, МН/м2 40…60
Модуль упругости Е, МН/м2 35000…50000
Содержание
Введение 6
Исходные данные 7
1 Расчёт основных параметров 8
1.1 Конструктивные параметры 8
1.2 Производительность дробилки 9
1.3 Мощность двигателя 10
2 Расчет на прочность деталей роторной дробилки 12
2.1 Расчёт ременной передачи 12

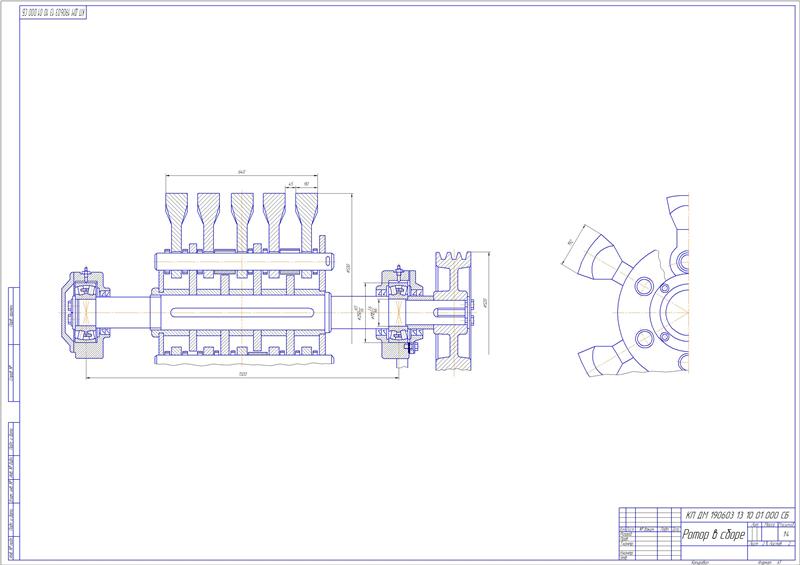

2.2 Расчёт ротора на прочность 17
3 Экономическая часть 20
3.1 Определение эксплуатационной производительности 20
3.2 Определение удельных капитальных вложений 21
3.3 Определение удельного расхода энергоресурсов 22
3.4 Определение себестоимости машино-смены 22
3.5 Определение себестоимости продукции 24
3.6 Годовой экономический эффект от внедрения проектируемой дробилки 24
4 Охрана труда и окружающей среды 26
Заключение 31
Список использованных источников 32
