Роторная дробилка СМД-75

Забайкальский Государственный Университет
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Строительные и дорожные машины"
На тему: "Проектирование роторной дробилки ".
Чита 2014

Исходные данные - наибольший размер загружаемого материала - 300 мм.
При выполнении курсовой работы решаются следующие основные задачи:
- изучение конструкции роторной дробилки;
- расчет основных параметров роторной дробилки;
- расчет производительности роторной дробилки;
- определение мощности привода роторной дробилки;
- техника безопасности при работе роторной дробилки.
В графической части проекта выполнены 3 листа формата А1.
Построение чертежей производилось в КОМПАС-3D V14.
Содержание
1 Расчетная часть 6
1.1 Устройство и классификация роторных дробилок 6
1.2 Выбор прототипа 9
1.3 Определение основных параметров роторной дробилки 10
1.4 Расчет производительности 11
1.5 Определение мощности привода 12
1.6 Расчет на прочность ротора дробилки 12
2 Технико-экономическая часть 18

Техническая характеристика
Производительность, м/ч 125
Размеры приемного отвестия, мм 500 1000
Размер загружеамых кусков, мм 300
Диаметр ротора, мм 1000
Длина ротора, мм 1000
Регулируемые размеры разгрузочных щелей, мм 16-80;
16-150
16-200
Установленная мощность, кВт 125
Габаритные размеры,мм:
длина 4055
ширина 2720
высота 2130
Масса дробилки, кг 10000

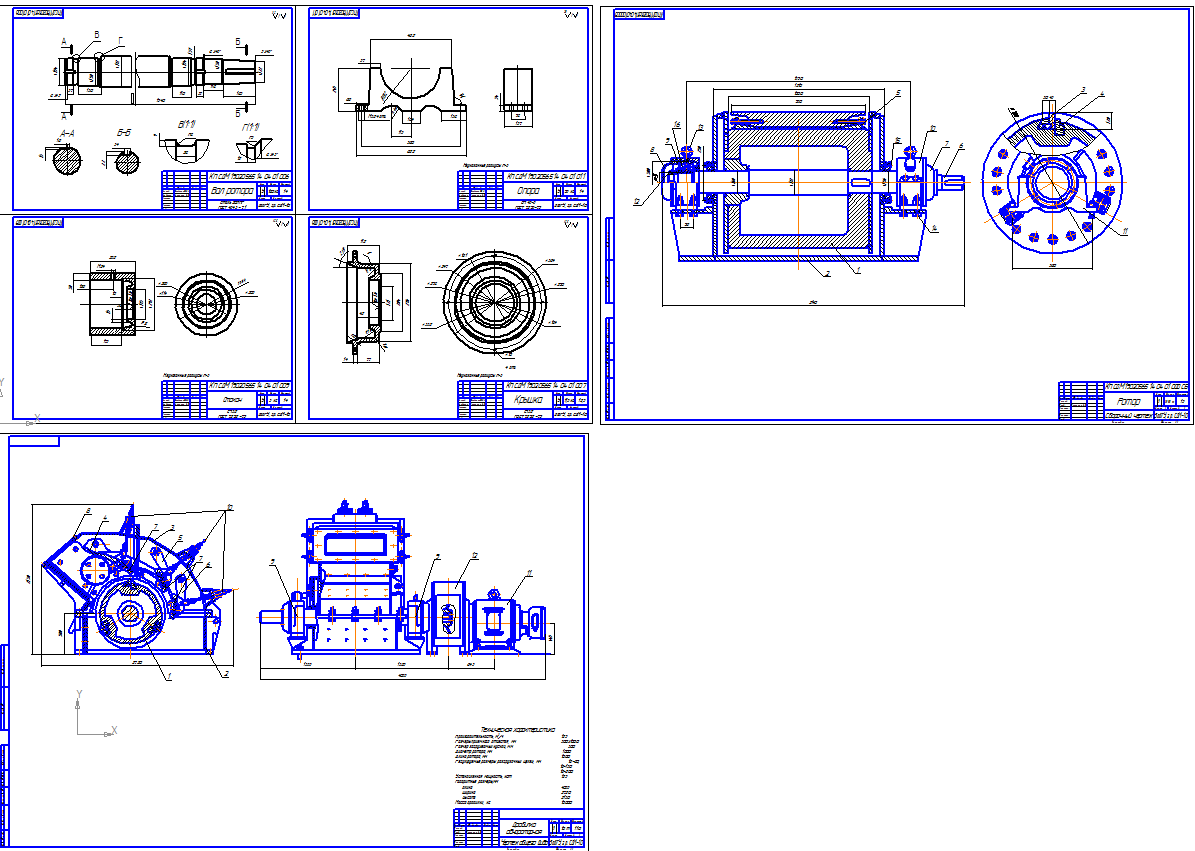

Состав: Роторная дробилка СМД-75 (ВО), Ротор (СБ), Деталировка (вал, опора, стакан, крышка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Роторная дробилка СМД-75 Дмах=300\~$талировка - роторная дробилка.cd~
Роторная дробилка СМД-75 Дмах=300\Деталировка - роторная дробилка.cdw
Роторная дробилка СМД-75 Дмах=300\Дробилка роторная-СП.cdw
Роторная дробилка СМД-75 Дмах=300\Ротор - СП - 1.cdw
Роторная дробилка СМД-75 Дмах=300\Ротор - СП - 2.cdw
Роторная дробилка СМД-75 Дмах=300\Ротор СБ.cdw
Роторная дробилка СМД-75 Дмах=300\Роторная дробилка - пояснительная.doc
Роторная дробилка СМД-75 Дмах=300\Роторная дробилка СМД-75.cdw
Роторная дробилка СМД-75 Дмах=300\Титульник готовый.doc
Роторная дробилка СМД-75 Дмах=300
