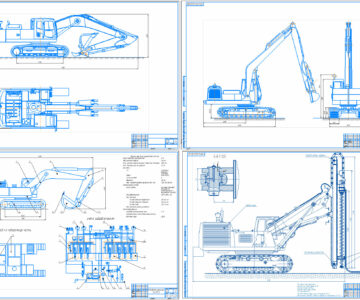

Сборник чертежей по экскаваторам №2

Сборник чертежей от разных авторов, предоставляется как есть, целиком.

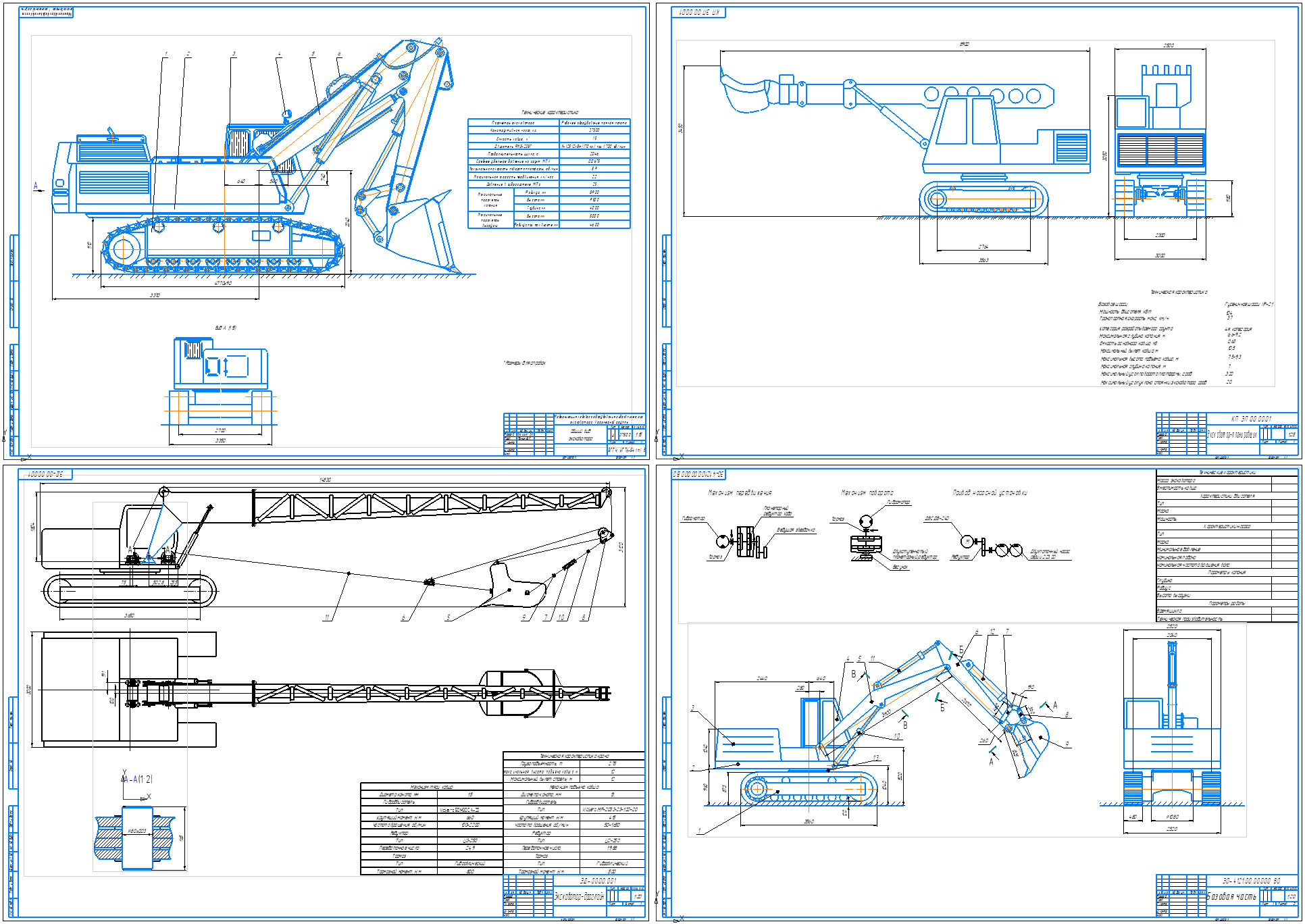

Чертеж Экскаватор ЭО-5225 (есть расчеты и доп чертежи)
предназначен для разработки немёрзлых грунтов 1- 4 категории
В данной работе рассматривается ходовое оборудование Экскаватора ЭО-5225 и возможность его модернизации.
Экскаватор ЭО-5225 предназначен для разработки немёрзлых грунтов 1- 4 категории, а также предварительно разрыхленных мёрзлых и скальных грунтов с величиной кусков не более ⅓ ширины ковша в интервале температур от -40°С до + 40°С и заменяет выпускаемый в настоящее время экскаватор ЭО-5124А.
В экскаваторе ЭО-5225 применён ряд конструктивных решений , позволяющих значительно улучшить практически все параметры машины по сравнению с ранее выпускаемыми.

Чертеж ЭО-4321 (или 4121, см. исходные данные, есть расчеты и доп чертежи)
Исходные данные
Масса экскаватора, т 14,2
Ковш: тип 03
вместимость, м 3 0,8
Ходовое устройство: тип гусеничное
давление на грунт, кПа 70
Параметры копания, м глубина копания 3,3
(не менее) радиус копания на уровне стоянки 7,0
высота выгрузки 2,5
Расчетный грунт: вид супесь
плотность, т/м 3 1,25
удельное сопротивление копанию, кПа 115

Чертеж Экскаватор-драглайн ЕТ-25

Чертеж Экскаватор-планировщик (есть расчеты)
Гусеничное шасси UP-21
Мощность двигателя, кВт 104
Категория разрабатываемого грунта 4
Емкость основного ковша, м3 0,63

Состав: Сборник чертежей Язык документа

Софт: КОМПАС-3D 17

Файлы:

экс2/
экс2/UP-21/
экс2/UP-21/Exkavator.docx
экс2/UP-21/~$с общий.cd~
экс2/UP-21/Ковш экскаватора _ КП.cdw
экс2/UP-21/экс общий.cdw
экс2/~$ЕТ-25.cd~
экс2/ЕТ-25.cdw
экс2/ЭО-4321/
экс2/ЭО-4321/~$щий вид1.cd~
экс2/ЭО-4321/ковш сборочный.cdw
экс2/ЭО-4321/общий вид1.cdw
экс2/ЭО-4321/общий вид2.cdw
экс2/ЭО-4321/РПЗ ЭО.docx
экс2/ЭО-4321/спека общий вид.doc
экс2/ЭО-4321/спека сб ковш.doc
экс2/ЭО-5225/
экс2/ЭО-5225/~$рсовая МРЗ.doc
экс2/ЭО-5225/Деталировка вал.cdw
экс2/ЭО-5225/кинематический расчет редуктра.doc
экс2/ЭО-5225/Общий вид.cdw
экс2/ЭО-5225/Список литературы.docx
экс2/ЭО-5225/Тележка1.cdw
экс2/ЭО-5225/Курсовая МРЗ.doc
