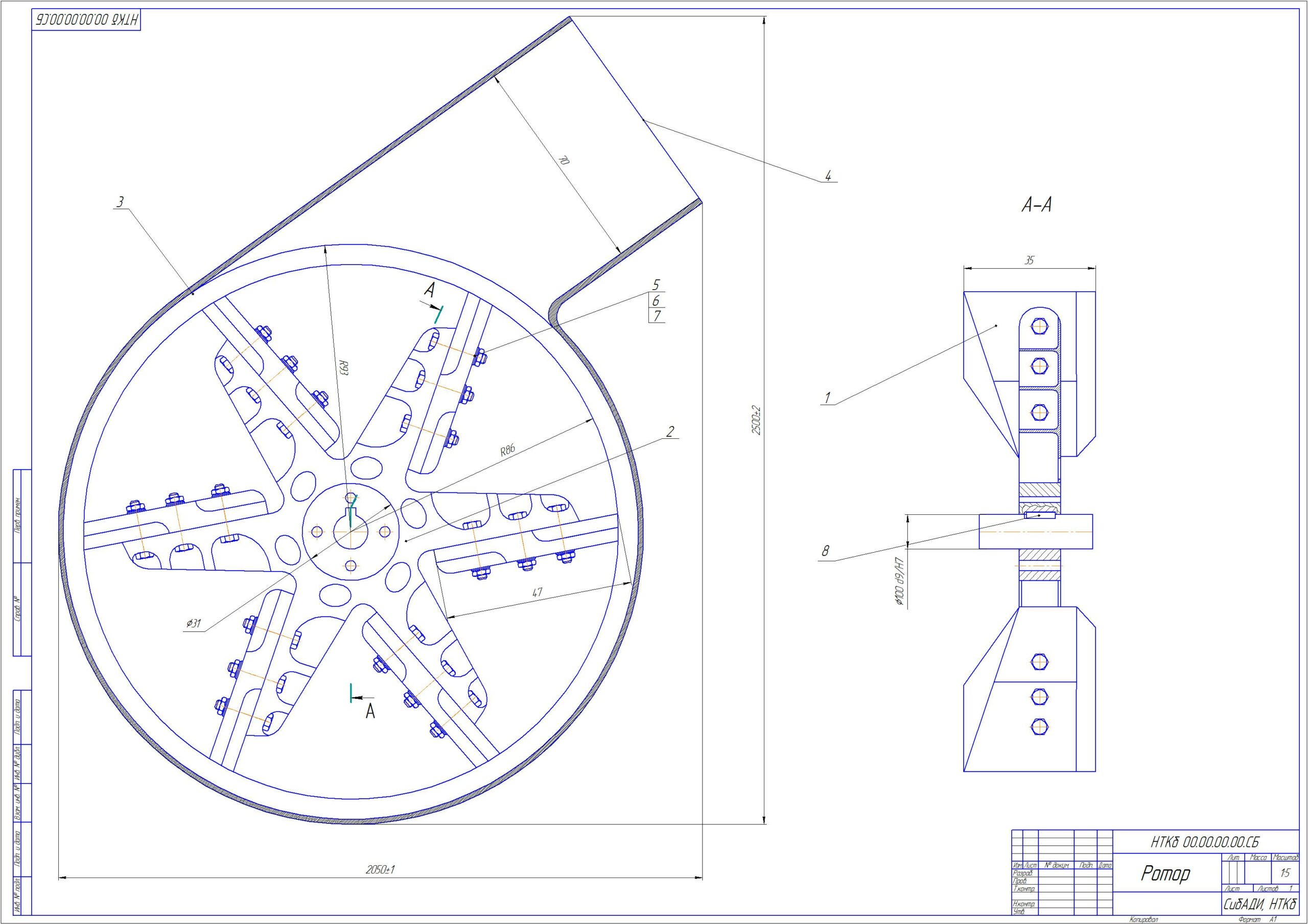

Сборочный чертёж ротора снегоочистителя
На данном чертеже изображён ротор снегоочистителя, предназначенный для отбрасывания снега за пределы очищаемой поверхности. Данный метательный аппарат применяется на фрезерно-роторных снегоочистителях таких как «Кировец» К-703МА-ОС для очистки от снега шоссейных и внутригородских дорог.
Техническая характеристика
Метательный рабочий орган:
Радиус ротора, м 0,86
Длина лопасти ротора, м 0,47
Ширина лопасти ротора, м 0,35
Количество лопастей, шт 6
Дальность отбрасывания, м 15,5
Масса,кг 320
Состав: Ротор (СБ), СП.
Софт: КОМПАС-3D 14
