Скрепер самоходный МоАЗ-6014А

Белорусско-Российский университет
Кафедра: “Строительные, дорожные, подъёмно-транспортные машины и оборудование (СДПТМ и О)”
Курсовой проект по дисциплине "Машины для земляных работ"
На тему "Скрепер самоходный МоАЗ-6014А"

Содержание
Введение 4
1 Патентно-технический анализ. 5
1.1 Назначение и область применения. 5
1.2 Анализ патентной информации и научно-технической информации по теме проекта. 5
2 Расчёт основных параметров. 9
2.1 Выбор и обоснование главных параметров скрепера. 9
2.2 Тяговый расчет скрепера. 12
2.3 Баланс мощности. 14
2.4 Определение расчетных нагрузок. 14
2.4.1 Определение нагрузок, действующих на скрепер. 14
2.4.2 Определение усилий в гидроцилиндрах подъема ковша. 16
2.4.3 Определение усилий в гидроцилиндрах задней стенки. 17
2.4.4 Определение усилий в гидроцилиндрах заслонки. 18
2.5 Определение динамического усилия. 22
2.6 Расчет гидросистемы скрепера. 22
2.6.1 Подбор гидроцилиндров-амортизаторов. 25
2.6.2 Подбор гидропневмоаккумулятора 25
3 Расчёты на прочность. 28
3.1 Расчет пружины. 28
3.2 Расчет резьбы пробки 29
3.3 Расчет эффективности разработки. 30
4 Экономическая часть проекта. 32
4.1 Определение технико-экономических показателей. 32
4.2 Определение планово-расчетной стоимости машино-часа. 33
4.2.1 Определение прямых затрат. 33
4.2.2 Определение годового фонда рабочего времени. 34
4.2.3 Расчёт амортизационных отчислений. 34
4.2.4 Определение затрат на энергоносители и смазочные материалы. 35
4.2.5 Расчет заработной платы. 36
4.2.6 Накладные расходы и плановые накопления. 36
4.2.7 Планово-расчетная стоимость машино-часа. 37
4.3 Определение ПРС единицы продукции после модернизации и расчет экономической эффективности. 37
5. Требования к безопасности конструкции скрепера. 40
Список литературы 42

Технические характеристики:
Масса снаряженного скрепера – 20 тонн.
Масса скрепера самоходного полная – 36 тонн.
Грузоподъёмность – 16 тонн.
Вертикальная нагрузка на седельносцепное устройство – 8 тонн (80 кН).
Объём ковша – 8,3 кубометров (геометрический), 11 кубометров (номинальный, «с шапкой»).
Максимальная скорость снаряжённого скрепера – 44 км/ч. Размер шин – 21х28 дюймов.
Угол поворота тягача в каждую сторону – 85 градусов.
Угол поворота тягача относительно скрепера в вертикальной плоскости (качание) в каждую сторону – 15 градусов. Радиус поворота по крайней выступающей точке – 8,6 метров. Дорожный просвет под ножами скрепера – 0,45 м. Максимальная толщина слоя отсыпки – 0,45 м. Ширина полосы резания – 2,82 м. Ширина по упряжной тяге – 3,27 м. Величина заглубления ножа – 300 мм.

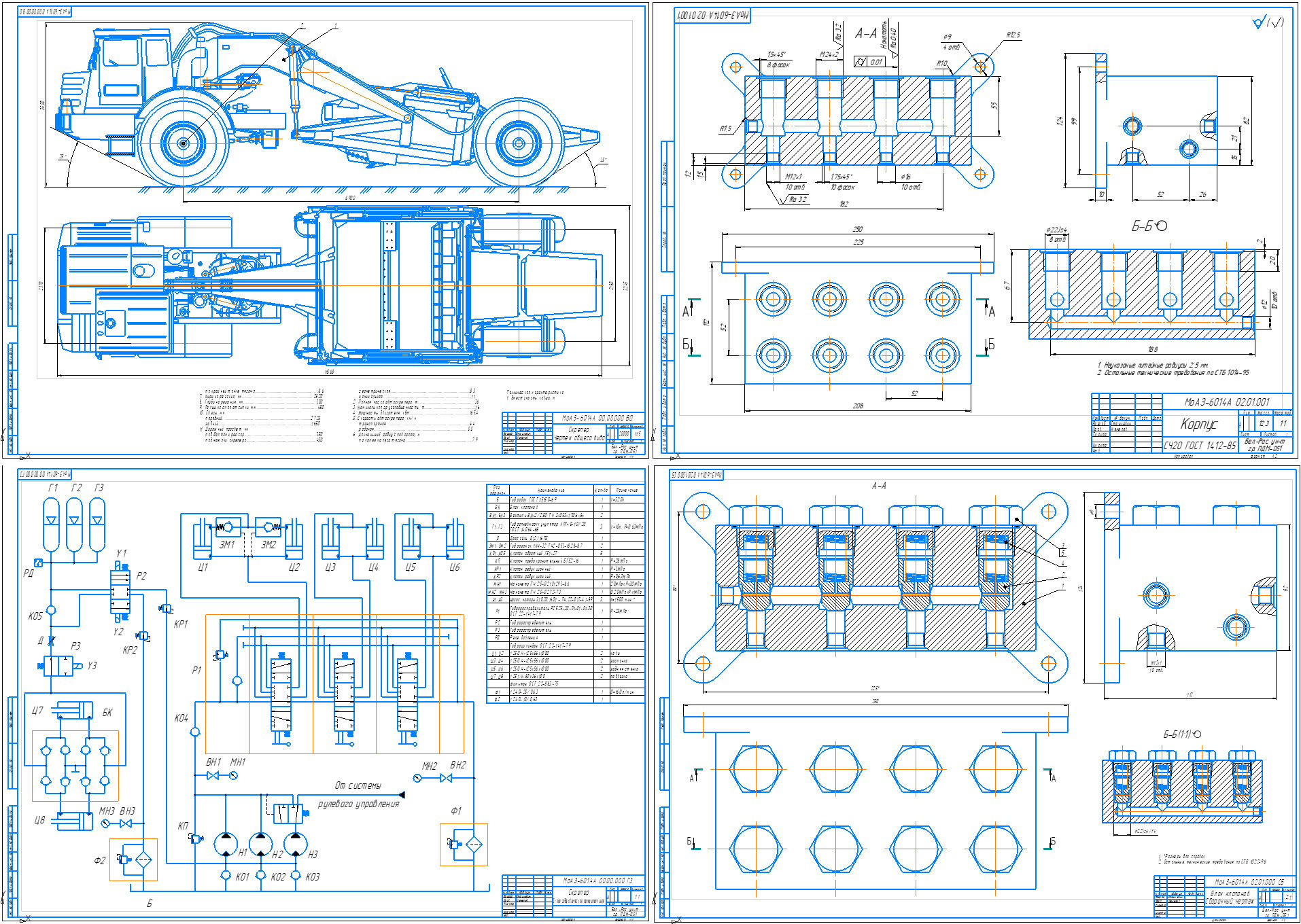

Состав: Скрепер(ВО), Скрепер (схема гидравлическая принципиальная), Блок клапанов(СБ), Деталировка (Корпус, поршень, пробка, пружина), ПЗ Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Файлы:
Скрепер МоАЗ-6014А\Чертежи\Скрепер ОВ.cdw
Скрепер МоАЗ-6014А\Чертежи\Скрепер
Скрепер МоАЗ-6014А\Чертежи\пРОБКА.cdw
Скрепер МоАЗ-6014А\Чертежи\КОРПУС.cdw
Скрепер МоАЗ-6014А\Чертежи\Блок клапонов СБ.cdw
Скрепер МоАЗ-6014А\Чертежи\пОРШЕНЬ.cdw
Скрепер МоАЗ-6014А\Чертежи\пРУЖИНА.cdw
Скрепер МоАЗ-6014А\Фрагмент.frw
Скрепер МоАЗ-6014А\Фрагмент.jpg
Скрепер МоАЗ-6014А\Гидросхема.frw
Скрепер МоАЗ-6014А\Гидросхема1.frw
Скрепер МоАЗ-6014А\Обратный клапан.frw
Скрепер МоАЗ-6014А\Обратный клапан.jpg
Скрепер МоАЗ-6014А\Безымянный2.jpg
Скрепер МоАЗ-6014А\Гидросхема.jpg
Скрепер МоАЗ-6014А\Гидросхема1.jpg
Скрепер МоАЗ-6014А\Записка.doc
Скрепер МоАЗ-6014А\Чертежи
Скрепер МоАЗ-6014А
