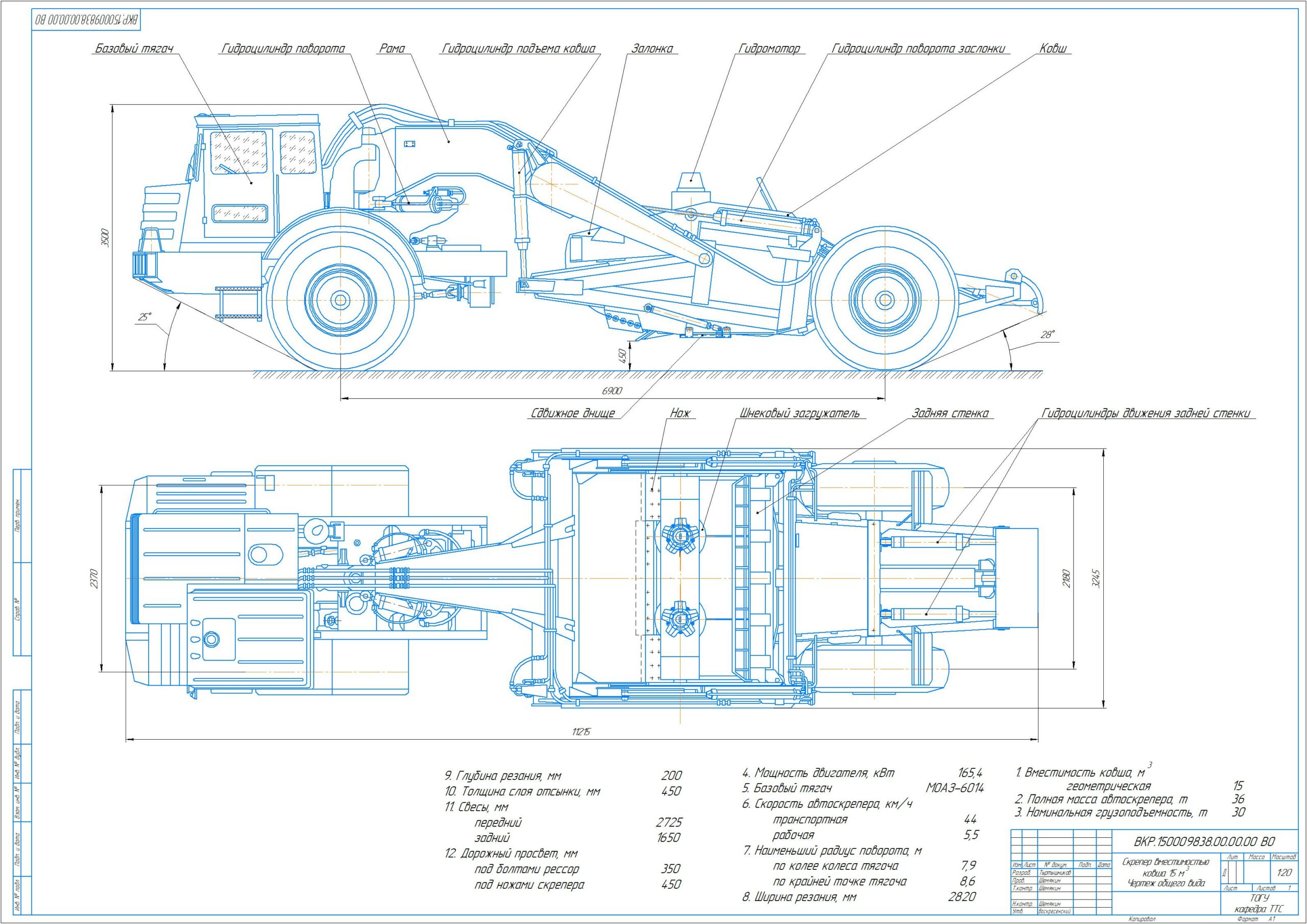

Скрепер вместимостью ковша 15 м 3

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Тихоокеанский государственный университет»
Факультет __Заочный
Кафедра Транспортно-технологические системы в строительстве и горном деле
Направление 23.03.02 «Наземные транспортно-технологические комплексы»
Профиль Подъемно-транспортные, строительные, дорожные машины и оборудование
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Тема Скрепер вместимостью ковша 15 м 3

Цель данного проекта – разработка скрепера полуприцепного с шнековым интенсификатором загрузки ковша с вместимостью 15 м 3.
Применены два шнековых интенсификатора в вертикальном расположении. Отличие от прототипа является наличие сдвижного днища и установка рычагов на шнеках в нижней части для ускорения процесса разгрузки, а также предотвращения заклинивания лопастей шнека породой.

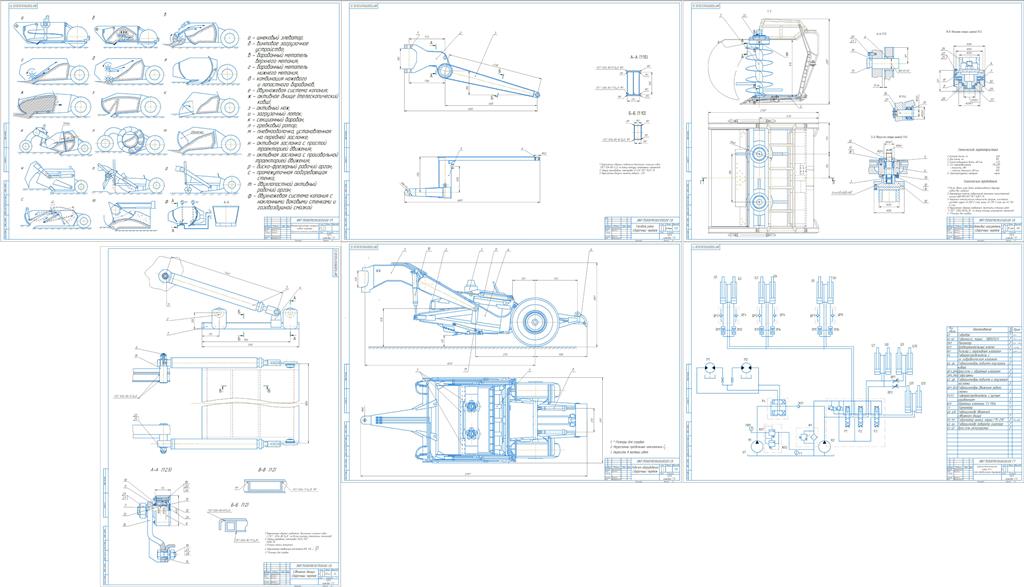

В процессе работы был выбран прототип, были определены основные параметры проектируемой машины, назначены весовые и геометрические параметры проектируемого скрепера, рассчитаны механизмы, разработаны чертежи шнекового интенсификатора загрузки ковша, разработана гидравлическая схема.
Разработанный скрепер является работоспособным и экономически выгодным.
Экономический эффект достигается увеличением производительности за счёт увеличения вместимости ковша в сравнении с прототипом на 4 м3, так как путем постановки интенсификатора тяговой мощности достаточно для загрузки ковша.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ 6
1.2 Описание предлагаемой конструкции 12
2 КОНСТРУКТОРСКАЯ ЧАСТЬ 14
2.1 Расчет основных параметров скрепера 14
2.2 Расчет основных параметров ковша 16
2.3 Тяговый и мощностной расчет скрепера 20
2.4 Расчет механизмов 25
2.4.1 Расчет механизма подъема ковша скрепера 26
2.4.2. Расчет механизма управления заслонкой 28
2.4.3. Расчёт подножевой плиты ковша скрепера. 29
2.4.4 Расчет тяговой рамы. 32
2.4.5. Расчет шнека и его привода. 36
2.4.6 Расчет механизма разгрузки 42
2.5 Технико-экономическое обоснование 46
2.5.1 Расчет производительностей при выполнении работ разработанной (усовершенствованной) машиной и прототипа 46
3. РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ 50
3.1 Расчет капитальных вложений, связанных с изготовлением спроектированного скрепера со шнековой загрузкой ковша 50
3.2 Расчет эксплуатационных затрат 54
3.3 Расчет экономических показателей 61
ЗАКЛЮЧЕНИЕ 65
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 67
