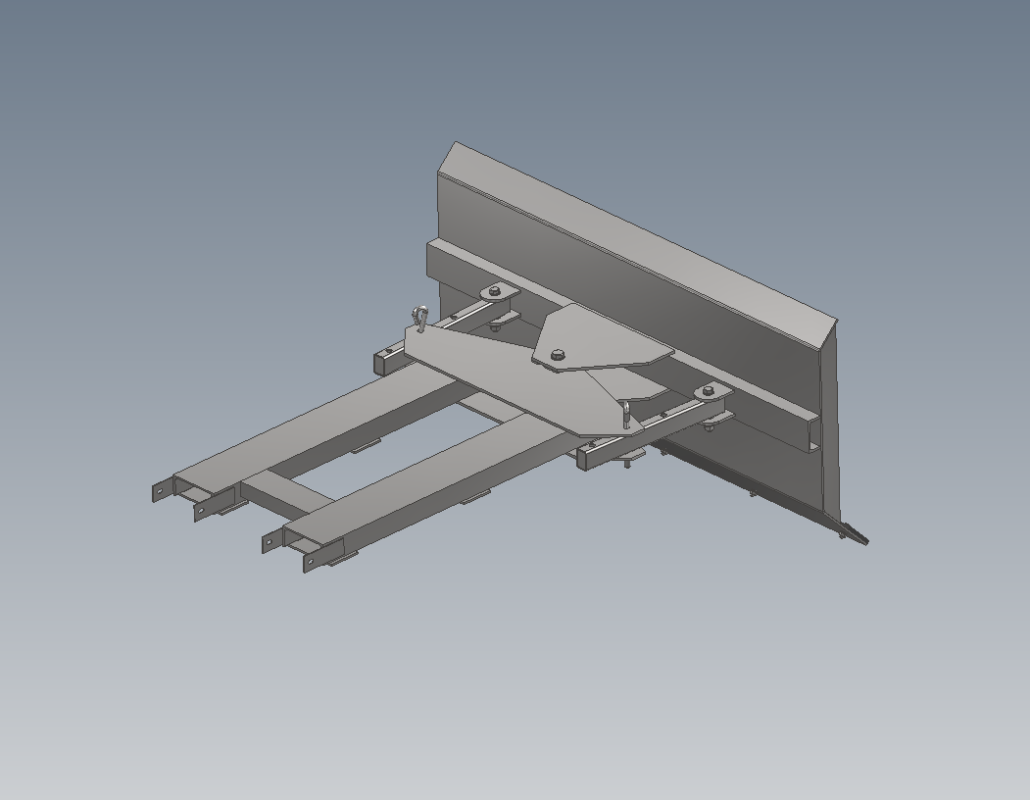

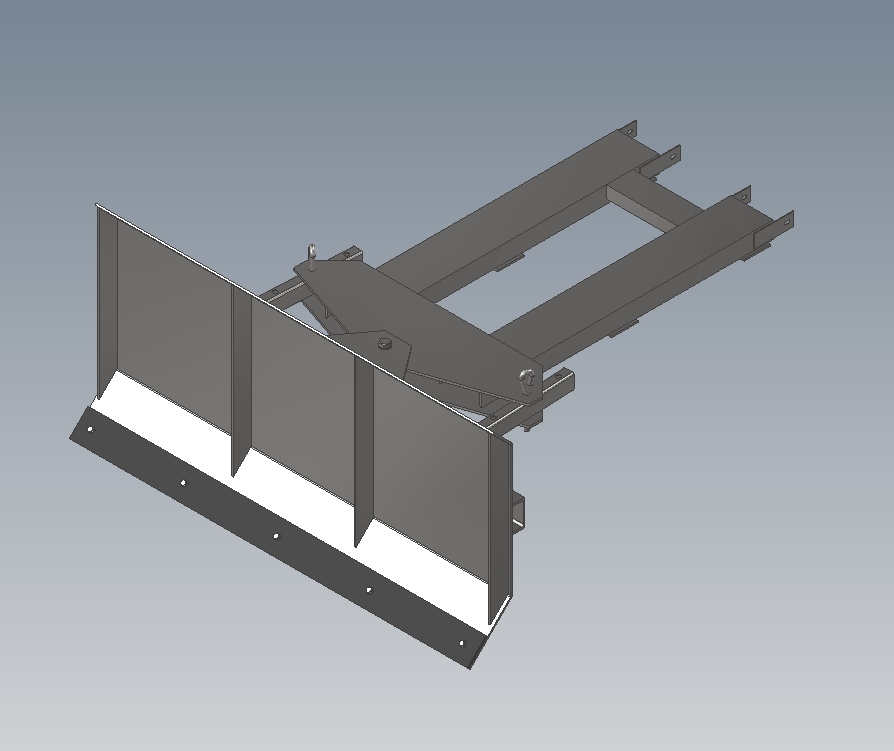

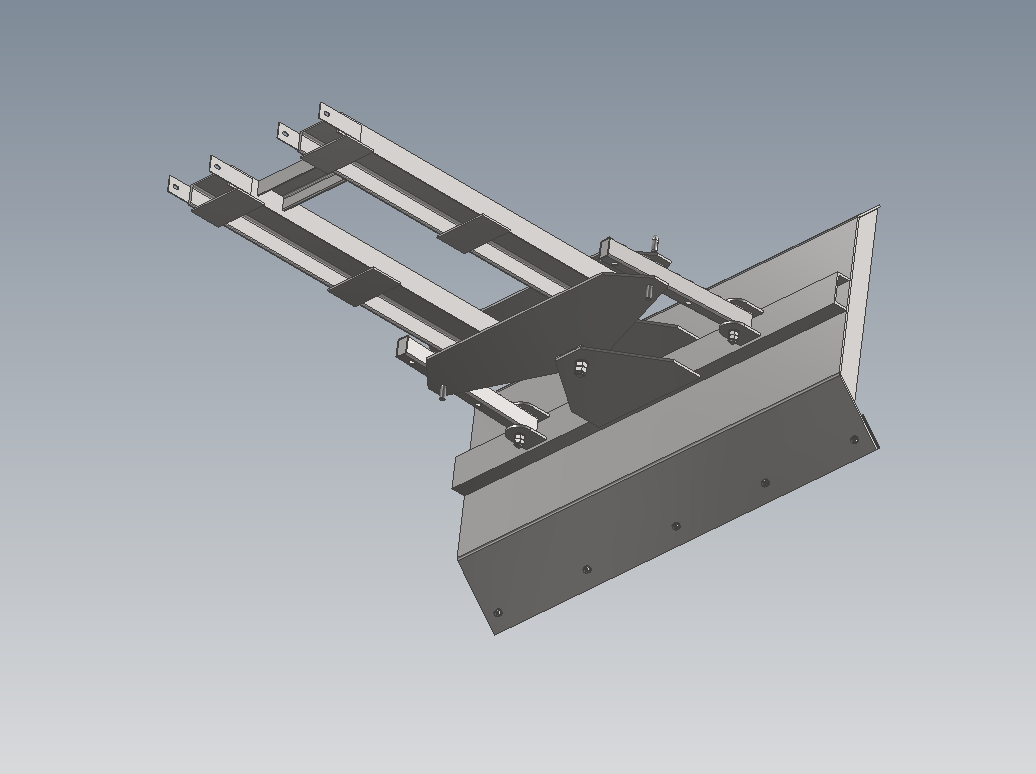

Конструкция представляет собой оснастку на вилочный погрузчик для уборки снега. Размеры реальные, в качестве ТЗ для разработки была картинка с общими габаритами. Масштабы указаны в чертежах.
Сборка выполнена из твердотельных деталей.
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Снегоотвал на погрузчик
Снегоотвал на погрузчик
0
0
10
0
0
200
Сообщить о проблеме
Автор
Сергей Ларионов
Дата
29.06.2026
Язык
Русский
Состав
3D Сборка, чертежи в dwg
Софт
Inventor 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
KS B 1016 - M 16 x 160.0001.ipt
-
Вилы погрузчика.0004.ipt
-
Ковш.0017.iam
-
Ковш тело.0005.ipt
-
Лист Б-ПН-3х52х32, ГОСТ 19903-2015, Ст3.0001.ipt
-
Лист Б-ПН-3х150х50, ГОСТ 19903-2015, Ст3.0001.ipt
-
Лист Б-ПН-5х50х50, ГОСТ 19903-2015, Ст3.0001.ipt
-
Лист Б-ПН-5х100х100, ГОСТ 19903-2015, Ст3.0001.ipt
-
Лист Б-ПН-8х100х80, ГОСТ 19903-2015, Ст3.0001.ipt
-
Лист Б-ПН-8х300х600, ГОСТ 19903-2015, Ст3.0002.ipt
-
Лист Б-ПН-8х300х600, ГОСТ 19903-2015, Ст3.0005.ipt
-
Лист Б-ПН-8х300х890, ГОСТ 19903-2015, Ст3.0005.ipt
-
Направляющая.0001.iam
-
Основная рама.0010.iam
-
Ребро ковша.0003.ipt
-
Снегоотвал в сборе.0027.iam
-
Снегоотвал в сборе поворт.0004.iam
-
Снегоотвал в сборе поворт.0005.iam
-
Снегоотвал с вилами.0006.iam
-
Снегоотвал с вилами поворт.0004.iam
-
Тех пластина ТМКЩ 10х1500х100.0001.ipt
-
Труба 60x40x3-500 ГОСТ 30245-2003.0003.ipt
-
Труба 60x60x4-450 ГОСТ 30245-2003.0004.ipt
-
Эскиз рамы.0002.ipt
-
-
-
-
Болт M10-6g×30(S16) ГОСТ 7798-70.0009.ipt
-
Болт M10-6g×45(S16) ГОСТ 7798-70.0001.ipt
-
Болт M10-6g×45(S16) ГОСТ 7798-70.0006.ipt
-
Болт M10-6g×50(S16) ГОСТ 7798-70.0001.ipt
-
Болтовое соединение М10-2.0008.iam
-
Болтовое соединение М10.0014.iam
-
-
Болт M10-6g×30(S16) ГОСТ 7798-70.ipt
-
Болт M10-6g×45(S16) ГОСТ 7798-70.ipt
-
Болт M10-6g×50(S16) ГОСТ 7798-70.ipt
-
Болт M10×1.25×60 ГОСТ Р 50795-95.ipt
-
Болтовое соединение М10-2.iam
-
Болтовое соединение М10.iam
-
Гайка M10-6H ГОСТ 5915-70(1).ipt
-
Гайка M10-6H ГОСТ 5929-70.ipt
-
Лист Б-ПН-3х50х280, ГОСТ 19903-2015, Ст3.ipt
-
Труба 25x25x2 -116 ГОСТ 8639-82.ipt
-
Шайба 10 L ГОСТ 6402-70.ipt
-
Шайба 10 ГОСТ 11371-78.ipt
-
-
-
-
Болт M16-6g×100(S24) ГОСТ 7798-70.0001.ipt
-
-
Болт M16-6g×100(S24) ГОСТ 7798-70.ipt
-
Гайка M16-6H ГОСТ 5915-70(1).ipt
-
М16-1.iam
-
Шайба 16 ГОСТ 11371-78.ipt
-
-
-
-
Болт M20-6g×140(S30) ГОСТ 7798-70.0001.ipt
-
-
Болт M20-6g×140(S30) ГОСТ 7798-70.ipt
-
Гайка M20-6H ГОСТ 5915-70(1).ipt
-
М20-1.iam
-
Шайба 20 ГОСТ 11371-78.ipt
-
-
-
-
-
Frame 1761220686597.0002.iam
-
Skeleton 1761220686598.0001.ipt
-
ГОСТ 8240-97 Швеллер 10P ГОСТ 8240-97 1761287112947.0002.ipt
-
ГОСТ 8240-97 Швеллер 16P ГОСТ 8240-97 1761220687598.0001.ipt
-
ГОСТ 8240-97 Швеллер 16P ГОСТ 8240-97 1761220687630.0001.ipt
-
-
Frame 1761220686597.iam
-
Skeleton 1761220686598.ipt
-
ГОСТ 8240-97 Швеллер 10P ГОСТ 8240-97 1761287112947.ipt
-
ГОСТ 8240-97 Швеллер 16P ГОСТ 8240-97 1761220687598.ipt
-
ГОСТ 8240-97 Швеллер 16P ГОСТ 8240-97 1761220687630.ipt
-
ГОСТ 8240-97 Швеллер 16P ГОСТ 8240-97 1761220822812.ipt
-
-
-
KS B 1016 - M 16 x 160.ipt
-
Вилы погрузчика.ipt
-
Ковш.iam
-
Ковш тело.ipt
-
Лист Б-ПН-3х52х32, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-3х150х50, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-5х50х50, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-5х100х100, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-6х100х180, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-8х100х80, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-8х300х600, ГОСТ 19903-2015, Ст3.ipt
-
Лист Б-ПН-8х300х890, ГОСТ 19903-2015, Ст3.ipt
-
Направляющая.iam
-
Основная рама.iam
-
Ребро ковша.ipt
-
Снегоотвал в сборе.iam
-
Снегоотвал в сборе.stp
-
Снегоотвал в сборе поворт.iam
-
Снегоотвал с вилами.iam
-
Снегоотвал с вилами.stp
-
Снегоотвал с вилами поворт.iam
-
Тех пластина ТМКЩ 10х1500х100.ipt
-
Труба 25x2-100 ГОСТ 10704-91.ipt
-
Труба 60x40x3-500 ГОСТ 30245-2003.ipt
-
Труба 60x60x4-450 ГОСТ 30245-2003.ipt
-
Швеллер 10P-1500 ГОСТ 8240-97.ipt
-
Эскиз рамы.ipt
-
-
-
-
-
Вилы погрузчика.0002.ipt
-
Снегоотвал на погрузчик.0018.dwg
-
-
-
Ковш тело.dxf
-
Лист Б-ПН-3х150х50, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-5х90х90, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-5х100х100, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-6х100х180, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-8х100х80, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-8х300х400, ГОСТ 19903-2015, Ст3.dxf
-
Лист Б-ПН-8х300х890, ГОСТ 19903-2015, Ст3.dxf
-
Ребро ковша.dxf
-
-
Снегоотвал на погрузчик.dwg
-
Снегоотвал на погрузчик.pdf
-
-
-
lockfile.lck
-
Снегоотвал.ipj
-
