Снегопогрузчик на базе ГАЗ-66

Воронежский государственный архитектурно-строительный университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине "Дорожные машины"
На тему "Проект снегоуборочной машины на базе автомобиля Газ-66"
Воронеж 2015

Исходные данные: Автомобиль Газ-66, рабочий орган которого представляет собой 2-х заходную фрезу, с углом подъема винтовой линии 25 – 30 градусов. Как источник базовой информации для внедрения новшества, разрабатываемого в курсовом проекте выбран патент МПК E01H5/09, №742524.

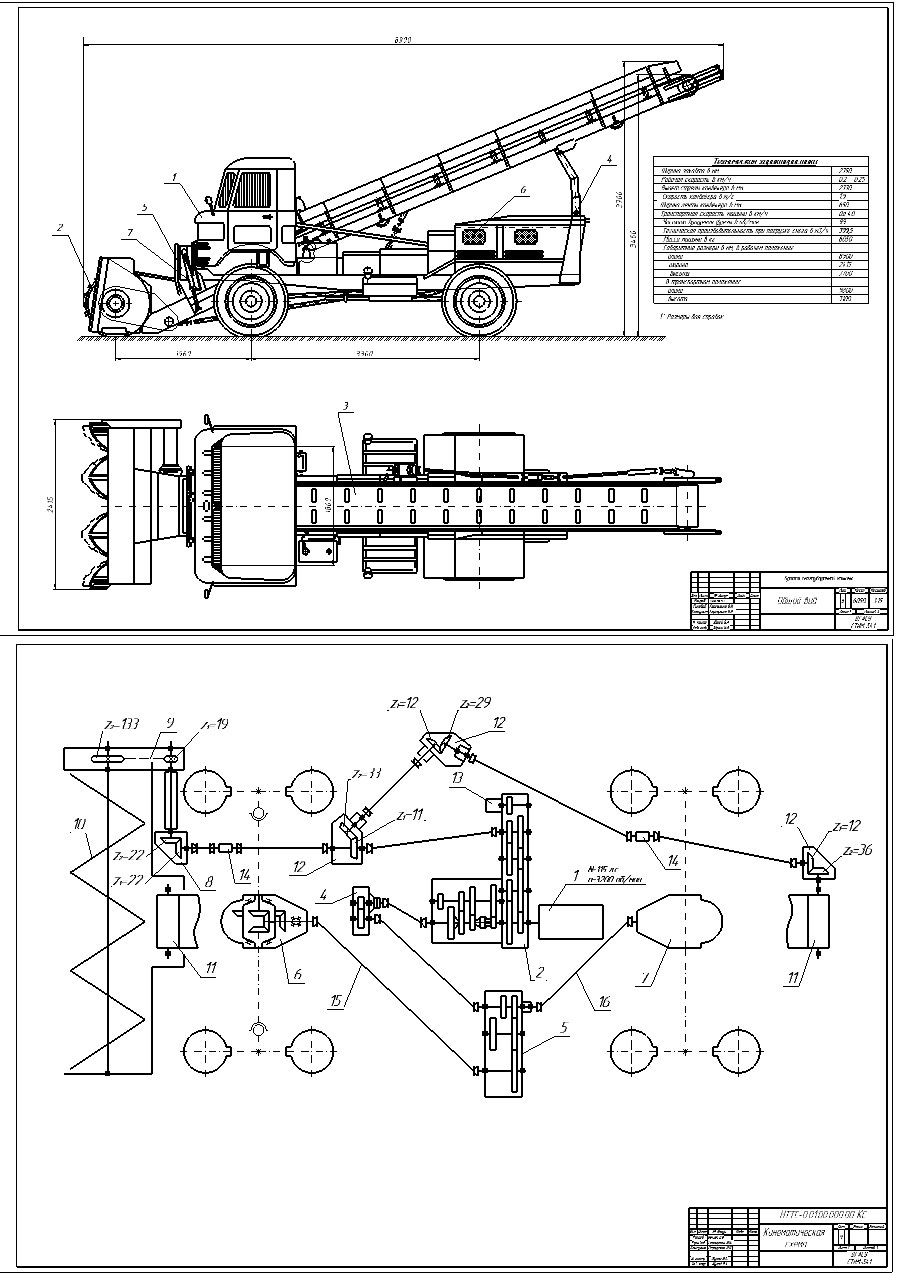

Графическая часть содержит: Снегоуборочная машина (ВО), кинематическую схему, фрезу (чертеж фрезы выполнен картинкой вставленной в рамку, остальные чертежи нормальные. Бонус трек: в архиве два варианта этой работы. Во втором варианте работы есть технология работы ГАЗ 66 а чертеж фрезу почти дочертили до конца.

Ширина захавта в мм. 2350
Ширина ленты конвейера в мм. 650
Частота вращения фрезы в об/мин 99

При работе над курсовым проектом был рассмотрен и подобран обширный материал, велась работа над разделами.
Для раздела «Обоснование проекта на основе информационно-патентного поиска» осуществлён поиск и отбор наиболее интересных изобретений и патентов, которые впоследствии были проанализированы и из них был выбран патент, с помощью которого проводилась модернизация базовой техники, в нашем случае это универсальный погрузчик на базе ГАЗ-66.
Одновременно велась работа над разделом «общие расчёты», где с помощью установленных зависимостей мы определили рабочие параметры и габаритные размеры. Так же в этом разделе мы определили ряд показателей, которые отобразили техническую характеристику нашей машины.
В разделе «расчёт на прочность узлов и деталей» были произведены прочностные расчёты тех частей и деталей, которые входят в разрабатываемые узлы.
В целом же при работе над курсовым проектом были получены новые определённые навыки, которые повысили мой уровень знаний.
