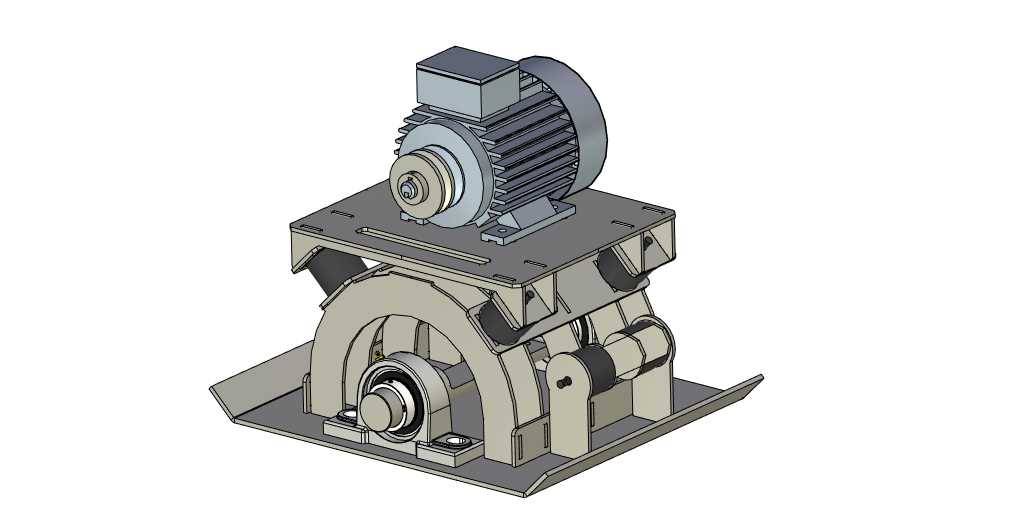

Трамбовочная машина для уплотнения грунта

Выполнена в T-FLEX. Разработка проводилась "для себя" из тех комплектующих, которые были в наличии.
Двигатель АИР 80, 1.5 кВт. Габаритные размеры по основанию 420х520 мм. Опоры эксцентричного вала P210, диаметр 50 мм. Ремень: профиль А, длина 750 мм. Эластичные опоры двигателя от Нивы.

Состав: 3D сборка

Софт: T-FLEX CAD 17

Файлы:
MC-2-COOL-Подушка 2121.grb
MT1-301.00 - Шкив 52мм.grb
P210 Подшипниковая опора.grb
RM-010.00 Дуга опорная.grb
RM-020.00 Перемычка верхняя.grb
RM-030.00 Вал рабочий.grb
RM-040.00 Шкив 22х52.grb
RM-041.00 Шкив 22х82.grb
RM-050.00 Ухо.grb
RM-051.00 УхоЖо.grb
RM-090.00 Сборка 1.jpg
RM-090.00 Сборка 2.jpg
RM-090.00 Сборка.grb
RM-090.00 Сборка.stp
RM-090.00 Сборка.x_b
АИР80.grb
Раскрой/
Раскрой/RM-010.00 Дуга опорная 0 (5мм 5шт).dwg
Раскрой/RM-010.00 Дуга опорная 1 (5мм 2шт).dwg
Раскрой/RM-010.00 Дуга опорная 2 (5мм 2шт).dwg
Раскрой/RM-020.00 Перемычка верхняя 0 (5мм 1шт).dwg
Раскрой/RM-020.00 Перемычка верхняя 1 (5мм 4шт).dwg
Раскрой/RM-020.00 Перемычка верхняя 2 (5мм 4шт).dwg
Раскрой/RM-030.00 Вал рабочий.pdf
Раскрой/RM-050.00 Ухо ((5мм 2шт).dwg
Раскрой/RM-051.00 УхоЖо (5мм 2шт).dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

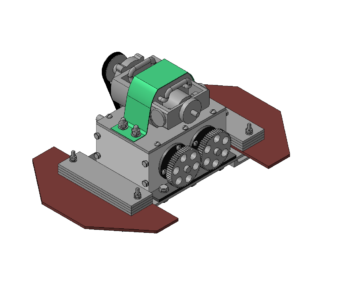

Устройство для уплотнения грунта
