Тяга дробилки Сандвик

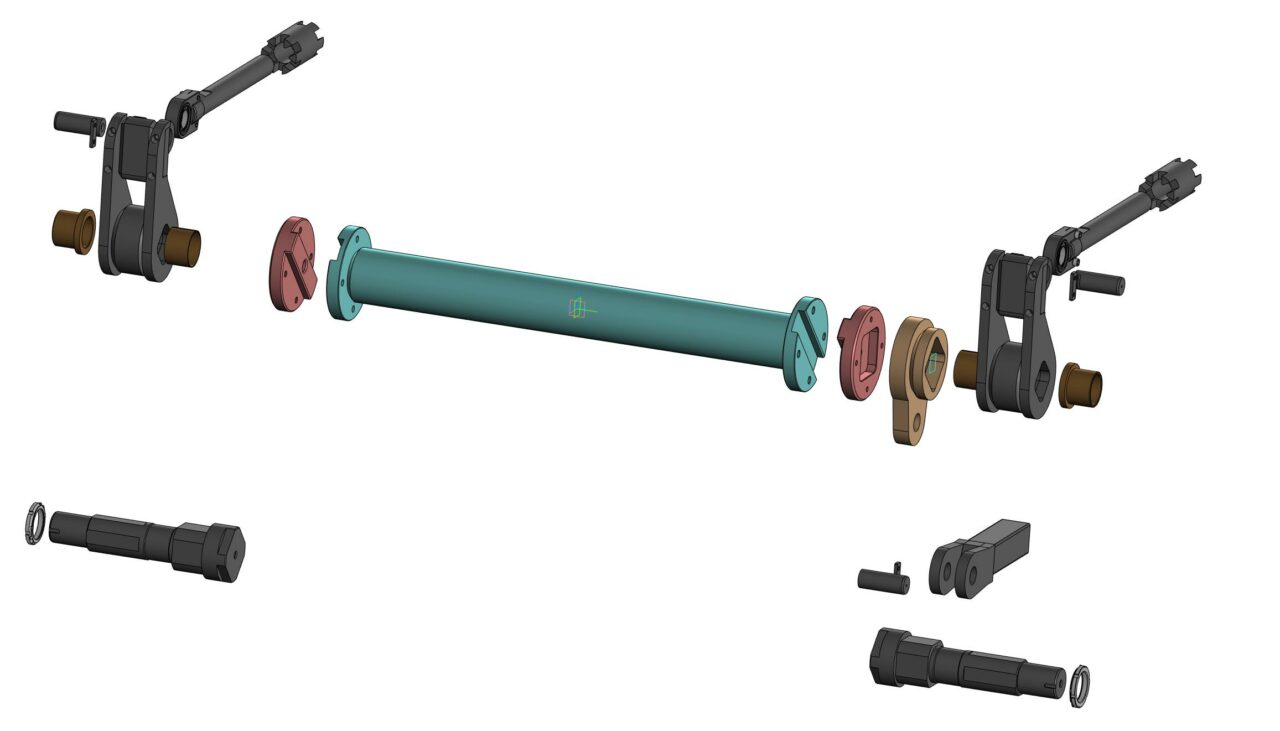

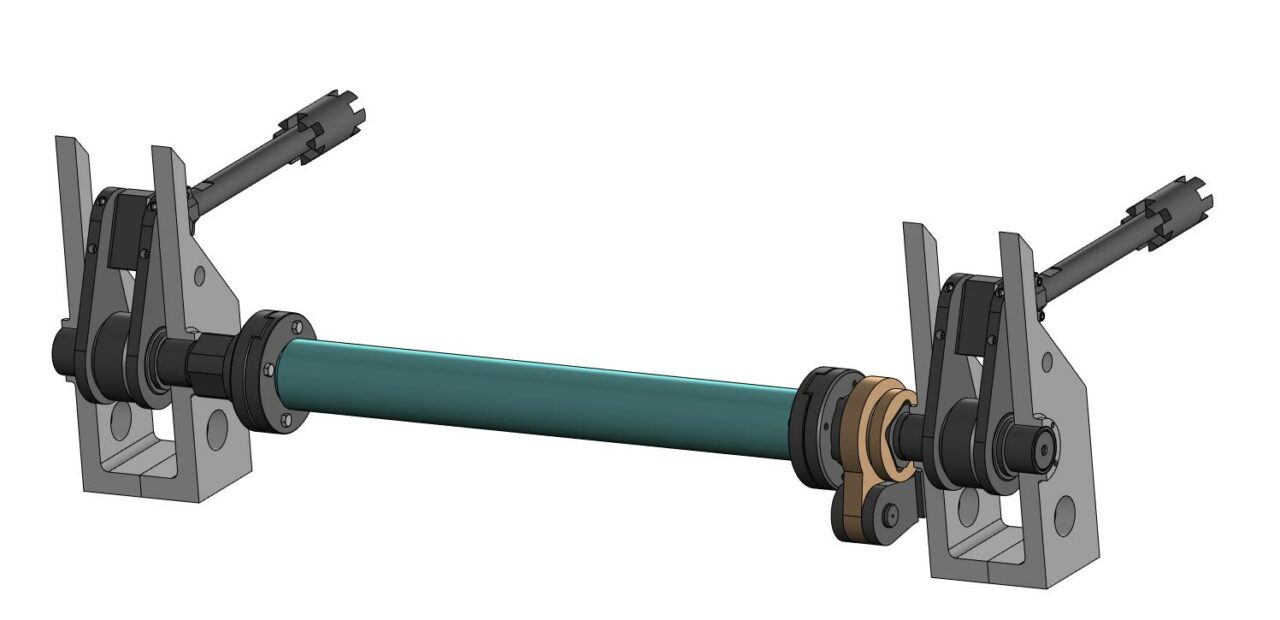

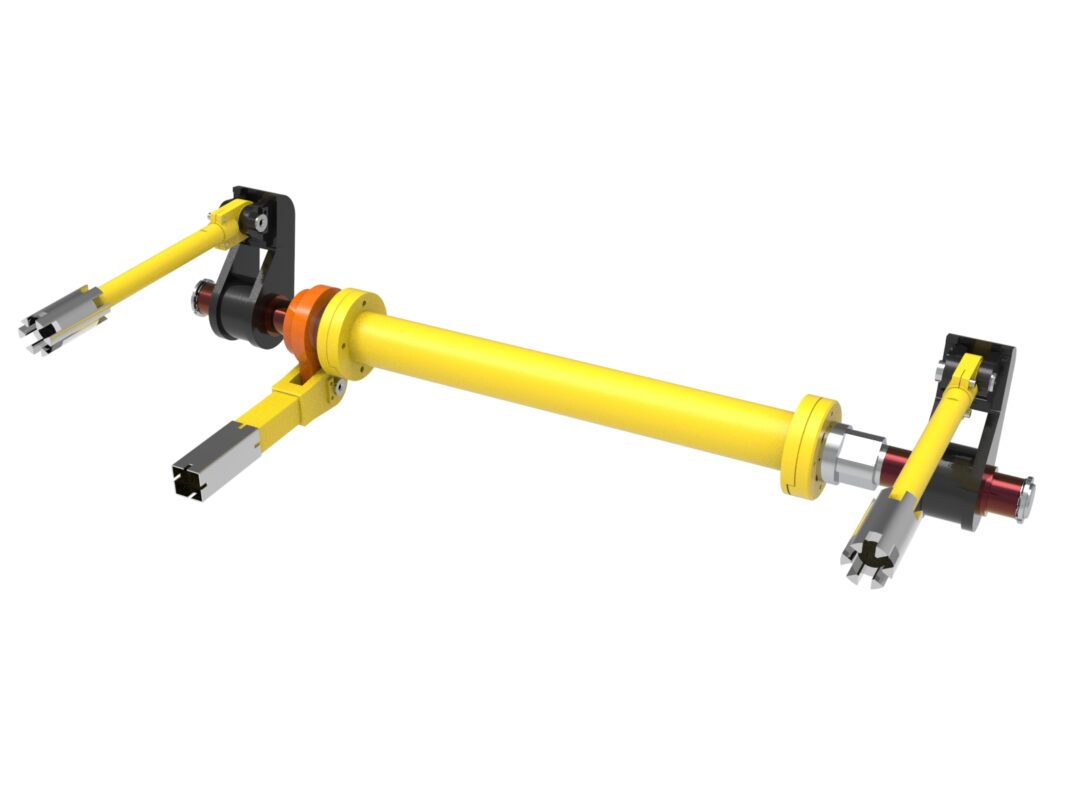

3-д модель тяг с валом размыкающего устройства щековой дробилки Sandvik c208

3D Модели тяга дробилки

Автор

user-8099237

Дата

03.06.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТДС-06.00.00 - Тяга нижняя
- ТДС-06.00.00 СБ - Тяга нижняя.a3d
- ТДС-06.00.01 - Ухо.m3d
- ТДС-06.00.02 - Пластина.m3d
- ТДС-06.00.03 - Труба 100х100.m3d
ТДС-01.00.00 - Тяга верхняя
- ТДС-01.00.00 СБ - Тяга верхняя.a3d
- ТДС-01.00.01 - Проушина _cam.m3d
- ТДС-01.00.01 - Проушина версия 2.m3d
- ТДС-01.00.01 - Проушина.m3d
- ТДС-01.00.02 - Штанга.m3d
ТДС-05.00.00 - Кронштейн капля
- ТДС-05.00.00 СБ - Кронштейн капля.a3d
- ТДС-05.00.01 - Толкатель.m3d
- ТДС-05.00.02 - Добор.m3d
ТДС-04.00.00 - Лапа
- Втулка упрощенная.m3d
- Лапа.a3d
- Опора упрощенная.m3d
- Опора.m3d
- ТДС.00.00.001 - Толкатель -втулка.m3d
- Толкатель - щека.m3d
- Щека упрощенная.m3d
ТДС-03.00.00 - Вал промежуточный
- Вт1 - Втулка.m3d
- ТДС-03.00.00 СБ - Вал под сварку.a3d
- ТДС-03.00.00 СБ - Вал.a3d
- ТДС-03.00.01 - Труба 180х18 L=1366.m3d
- ТДС-03.00.01 - Труба 180х18 L=1800 под сварку.m3d
- ТДС-03.00.02 - Фланец.m3d
ТДС-02.00.00 - Кронштейн
- ТДС-02.00.00 СБ - Кронштейн верхней тяги.a3d
- ТДС-02.00.00 СБ -Кронштейн.a3d
- ТДС-02.00.01 - Щека кронштейна.m3d
- ТДС-02.00.02 - Ложемент кронштейна.m3d
- ТДС-02.00.03 - Основание.m3d
- ТДС-02.00.04 - Шека.m3d
- щека кронштейна левая под сварку.m3d
- щека кронштейна правая под сварку.m3d
- щека кронштейна правая.m3d
Б1 - Борт (существующий).m3d
В1 - Втулка разрезная.m3d
Вт2 - Втулка.m3d
РУ-S-00.00.00 СБ - Размыкающее устройство.a3d
РУ-S-00.00.00 СБ - Размыкающее устройство.stp

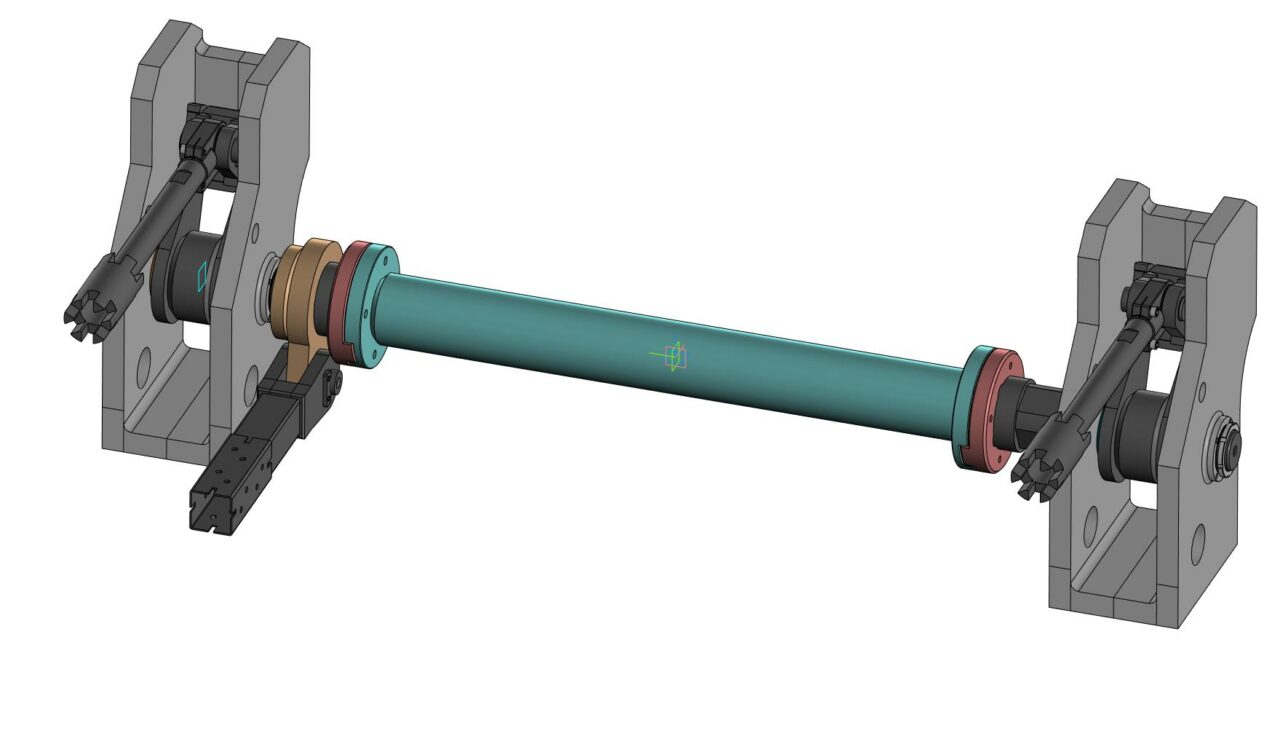

РУ-S-00.00.00 СБ - Размыкающее устройство2.jpg
ТДС-00.00.01 - Ось кронштейна.m3d
ТДС-00.00.02 - Диск.m3d
ТДС-00.00.03 - Вал тяги.m3d
ТДС-00.00.04 - Фиксатор оси.m3d
ТДС-00.00.05 - Втулка.m3d
ТДС-00.00.06 - Втулка.m3d
ТДС-00.00.07 - Втулка дистанционная.m3d
ТДС-00.00.10 - Пластина приварная.m3d
