Установка горизонтального направленного бурения УГНБ-4

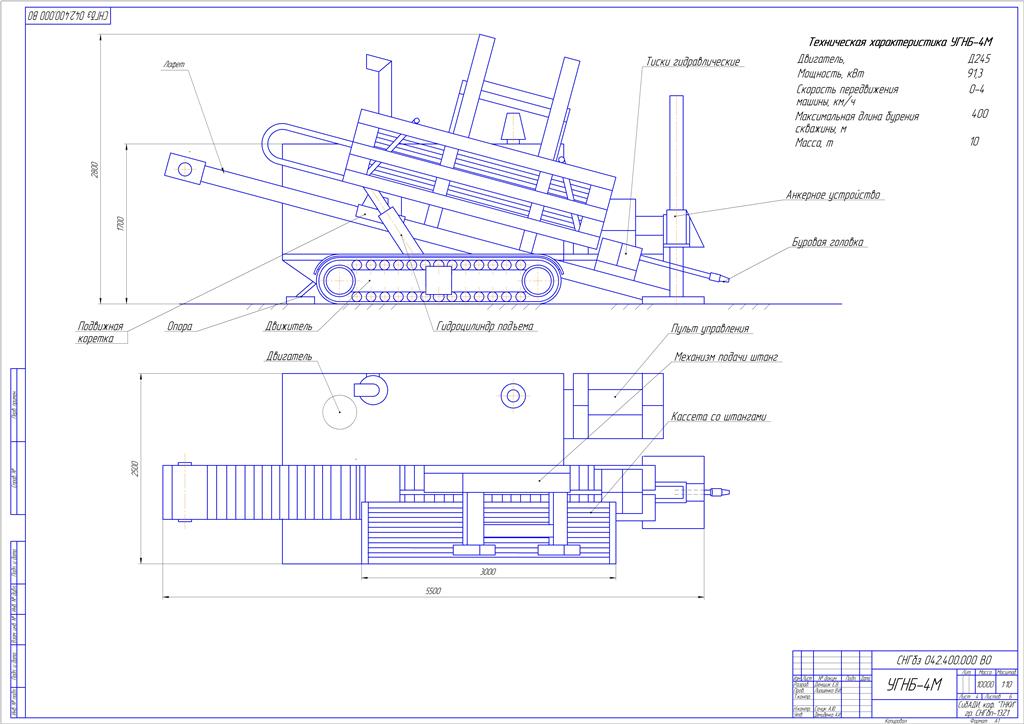

В данной работе содержится общий вид установки горизонтально--направленного бурения УГНБ-4М.

Технические характеристика установки горизонтального направленного бурения УГНБ-4:

Параметры
Диаметр пилотной скважины, мм 80

Диаметр расширения (в зависимости от грунта), мм 500
Максимальная длина бурения скважины, м (в зависимости от грунта, 200
Скорость движения каретки, м/ми 0-40
Частота вращения инструмента, об/мин 0 - 125
Усилие прямой / обратной тяги, т 16 / 16
Угол забуривания, град. 15
Длина буровой трубы рабочая, мм 2850
Диаметр буровой трубы, мм 54
Количество буровых труб в кассете, шт. 44
Давление подачи бурового раствора, бар 60
Производительность насоса подачи бурового раствора, л/мин 100
Двигатель
Тип, модель дизель Д243-20
Мощность, л.с. 83
Скорость передвижения машины, км/ч 0-2,8
Вес машины, т 6,2
