V-образный отвал (бабочка) на МТЗ-80

1062

100

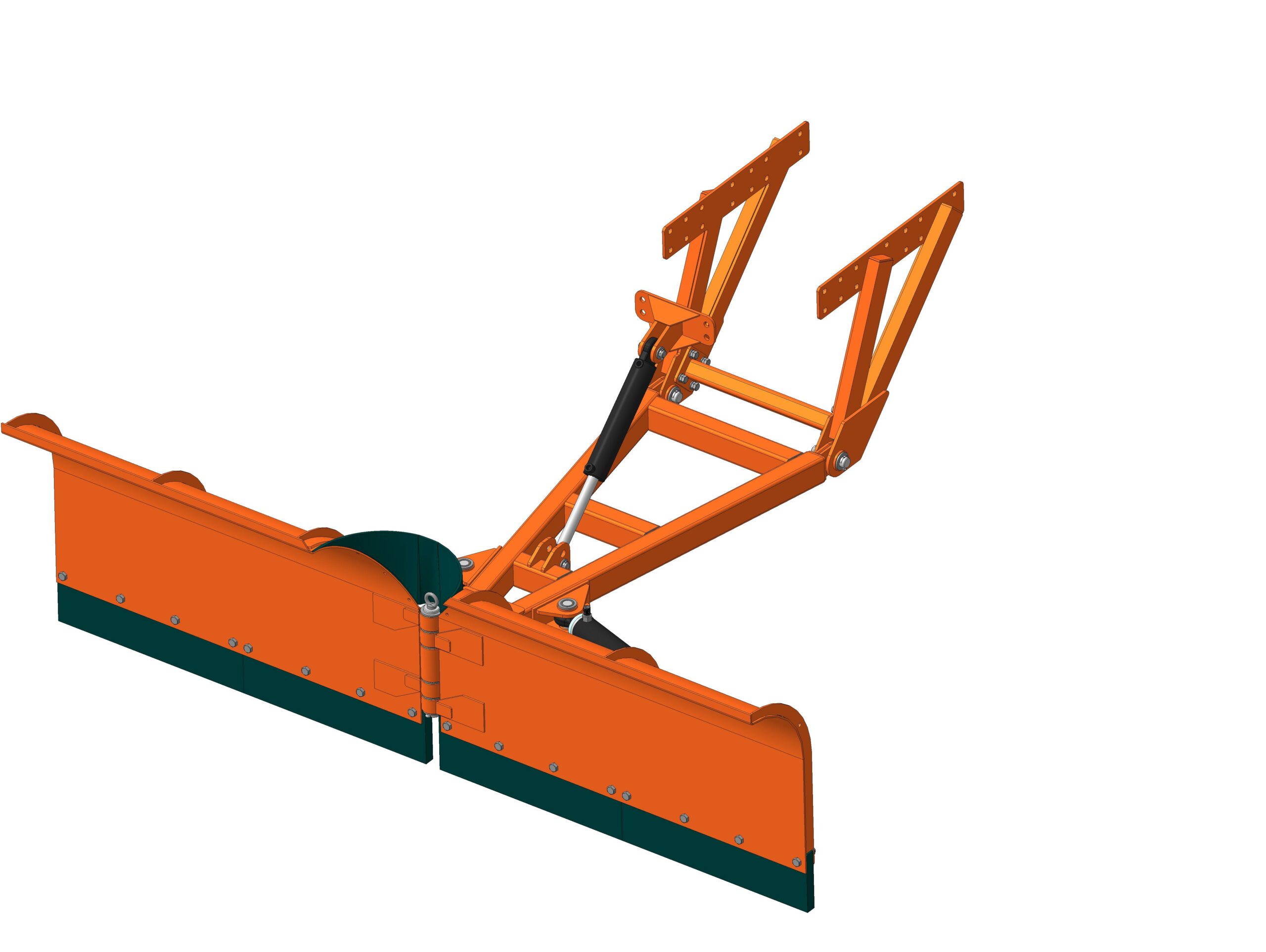

3D модель V-образный отвал (бабочка) на МТЗ-80

Отвал снегоуборочный тракторный на МТЗ-80, служит для уборки снега в любых местности. Способна менять геометрию отвала для выполнение разных задач по уборке снега. Высота V-образного отвала 745 мм, ширина 2500 мм, изменение угла отвала +60 градусов (обратный клин) и -60 (нормальный клин).

3D Модели cнегоуборочный V-образный дорожная коммунальный МТЗ- 80 отвал отвал-бабочка тракторный

Автор

Артём Магницкий

Дата

28.02.2021

Язык

Русский

Состав

3D сборка и детали, STEP

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

V-образный отвал на МТЗ-80
- V-образный отвал на МТЗ (1).jpg
- V-образный отвал на МТЗ (2).jpg
- V-образный отвал на МТЗ-80.a3d
- V-образный отвал на МТЗ-80.stp
- Боковина.m3d
- Втулка 2.m3d
- Втулка 3.m3d
- Втулка 4.m3d
- Втулка несущая.m3d
- Втулка.m3d
- гидроцилиндр
  - Гидроцилиндр 550_20_250
    - Кольцо.m3d
    - корпус цилиндра.m3d
    - корпус.a3d
    - Стопарное кольцо DIN 472 - 42 x 1.75.m3d
    - Ухо.m3d
    - Шток в сборе.a3d
    - Шток.m3d
    - Яблочка в сборе.a3d
    - Яблочка.m3d
  - Гидроцилиндр.a3d
  - корпус.m3d
  - Новая папка (2)
    - 0015_END_PLUG_70X60X19.m3d
    - 0015_HEAD_BUSH_74.5X35.5X50.m3d
    - 0015_PISTON_59.9X20X50.m3d
    - 0015_TUBE_60X75X539.m3d
    - 0015_WELD_BEAD.m3d
    - inafag_gihrk30-do_01.m3d
    - inafag_gihrk30-do_02.m3d
    - inafag_gihrk30-do_03.m3d
    - inafag_gihrk30-do_04.m3d
    - inafag_gihrk30-do_05.m3d
    - inafag_gihrk30-do_06.m3d
    - prevailing torque hex nut_am_AM-M20-N.m3d
    - SCF 35 ES.m3d
    - Деталь.m3d
    - Корпус.a3d
    - Сборка штока.a3d
  - Ухо.m3d
  - Цилиндр.m3d
  - Шток в сборе.a3d
  - Шток.m3d
  - Штуцер.m3d
- Заглушка 2.m3d
- Заглушка 3.m3d
- Заглушка.m3d
- Зеркало отвала (развёртка).m3d
- Косынка петли.m3d
- Косынка.m3d
- Кронштейн
  - MTZ-80 Belarus_1974_02.jpg
  - Кронштейн (зеркальное отражение).a3d
  - Кронштейн.a3d
  - Кронштейн.m3d
  - Пластина 2.m3d
  - Пластина.m3d
  - Ухо.m3d
  - чертёж МТЗ-80.jpg
  - Швеллер 65.m3d
- Ось 2.m3d
- Ось 3.m3d
- Ось.a3d
- Ось.m3d
- Отвал левая часть.a3d
- Отвал правая часть.a3d
- Палец 2.m3d
- Палец 3.a3d
- Палец.a3d
- Палец.m3d
- Пластина 2.m3d
- Пластина 3.m3d
- Пластина.m3d
- Плита.m3d
- Прижимная планка.m3d
- Прижимная пластина -2.m3d
- Прижимная пластина 3.m3d
- Прижимная пластина.m3d
- Рама -2.a3d
- Рама навеса.a3d
- Ребро 1.m3d
- Ребро 2.m3d
- Ребро.m3d
- Резина-2.m3d
- Резина.m3d
- Резиновый чехол.m3d
- сборка
  - Сборка.a3d
  - Труба 50х50х5.m3d
  - фланец.m3d
- Труба 80х60х4 -3.m3d
- Труба 80х80х4 -2.m3d
- Труба 80х80х4 -3.m3d
- Труба 80х80х4 -4.m3d
- Труба 80х80х4.m3d
- Узел крепления
  - Косынка.m3d
  - Пластина 2.m3d
  - Пластина.m3d
  - Узел крепления.a3d
- Узел крепления (боковая)
  - Втулка 2.m3d
  - Втулка.m3d
  - Заглушка.m3d
  - Пластина 2.m3d
  - Пластина.m3d
  - Ребро.m3d
  - Узел крепления (боковая - зеркальное отражение).a3d
  - Узел крепления (боковая).a3d
  - Ухо.m3d
  - Швеллер 6.5П ГОСТ 8240-97 -1.m3d
  - Швеллер 6.5П ГОСТ 8240-97 -2.m3d
- Узел крепления (передняя)
  - Заглушка.m3d
  - Пластина 2.m3d
  - Пластина.m3d
  - Трапеция.m3d
  - Труба 80х40х4.m3d
  - Узел крепления (передняя) — 2 вариант.a3d
  - Узел крепления (передняя).a3d
  - Ухо.m3d
- Ухо -2.m3d
- Ухо -3.m3d
- Ухо.m3d
- Ушко.m3d
- Шайба сварная.m3d
- Швеллер 6.5 -2.m3d
- Швеллер 6.5.m3d
- Шпилька.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Отвал плужный V-образный 3D

Отвал для уборки снега МТЗ-80

Отвал коммунальный на трактор МТЗ-82

Отвал для передний для МТЗ-82

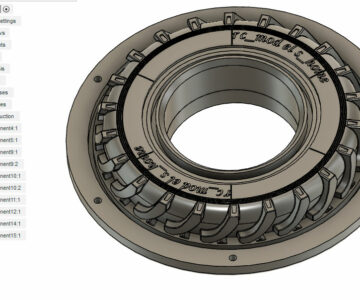

Форма для заливки колеса трактора МТЗ-80 из полиуретана
