Вибратор для вибролотка
Устанавливается на вибролоток для выдачи каменной мелочи с крупными фрагментами из расходного бункера.Лоток длиной до 2000 мм шириной до 600 мм , снабжен ситом с ячейкой 40х40 мм ,Производительность вибролотка с данным вибратором не менее 10 тонн/час (с учетом просеивания ), подбирается углом наклона лотка (10...15 градусов) и амплитудой путем поджатия пружин подвески (2..3 мм).Эти параметры подбираются опытным путем исходя из требуемой производительности и качества просеивания Мощность приводного электродвигателя 4 квт ,число оборотов( и соответственно частота вибрации ) 1500 в минуту

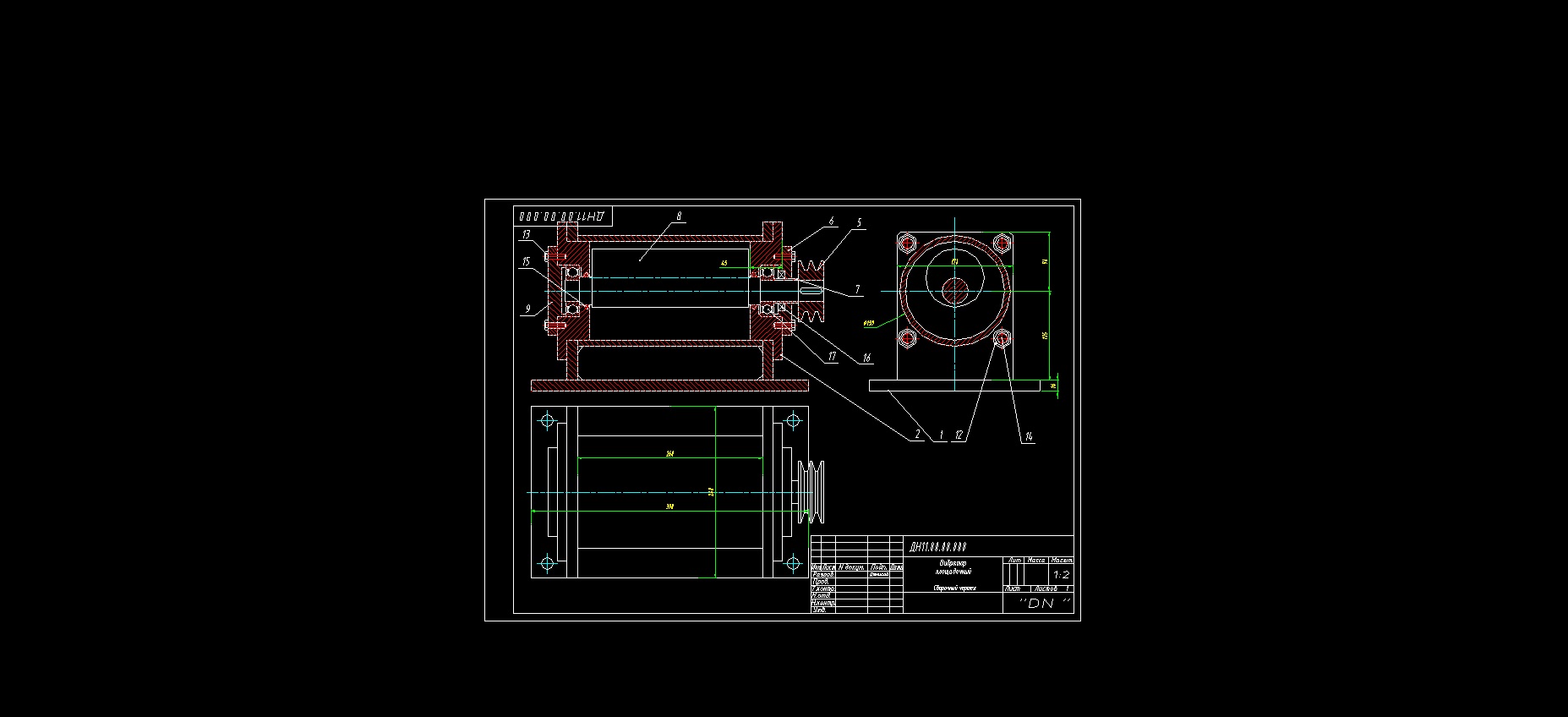

Состав: Сборочный чертеж с деталировкой
Софт: AutoCAD 2010
Файлы:
