Восстановление детали вала привода ВОМ экскаватора ЭО-2621А на базе МТЗ-80

Гомельский государственный дорожно-строительный колледж, Кафедра:Подъемно-транспортные дорожно строительные- машины и оборудование, Курсовой проект по дисциплине: Ремонт дорожных строительных машин и тракторов,Тема: Восстановление детали вала привода ВОМ экскаватора ЭО-2621А на базе МТЗ-80, Гомель 2017

Исходные данные: количество деталей N=45, количество зубьев Z=16, диаметр шлицев 53,81,диаметр наружной поверхности шлицев 50.

В данной работе рассматривают восстановления шлицев вала привода ВОМ.
Приведен расчет на восстановления шлицев, операции на восстановления шлицев.

Введение
1 Общая часть
1.1 Характеристика детали…
1.2 Технические требования на дефектацию детали
1.3 Дефекты детали и причины их возникновения
1.4 Технические требования к отремонтированной детали
2 Технологическая часть
2.1 Выбор рационального способа восстановления детали
2.2 Выбор технологических баз
2.3 Технологические схемы устранения каждого дефекта
2.4 Расчёт припусков
2.5 Технологический маршрут восстановления детали
2.6 Выбор оборудования и технологической оснастки
2.7 Расчёт режимов обработки
2.8 Расчёт норм времени
2.9 Требования безопасности, противопожарные мероприятия и охрана окружающей среды
2.10 Утилизация и переработка отходов, использование вторичных ресурсов
3 Конструкторская часть
3.1 Анализ существующих конструкций приспособления
3.2 Назначение и устройство приспособления
3.3 Принцип действия приспособления
3.4 Расчёт приспособления на прочность
Заключение
Список использованных источников

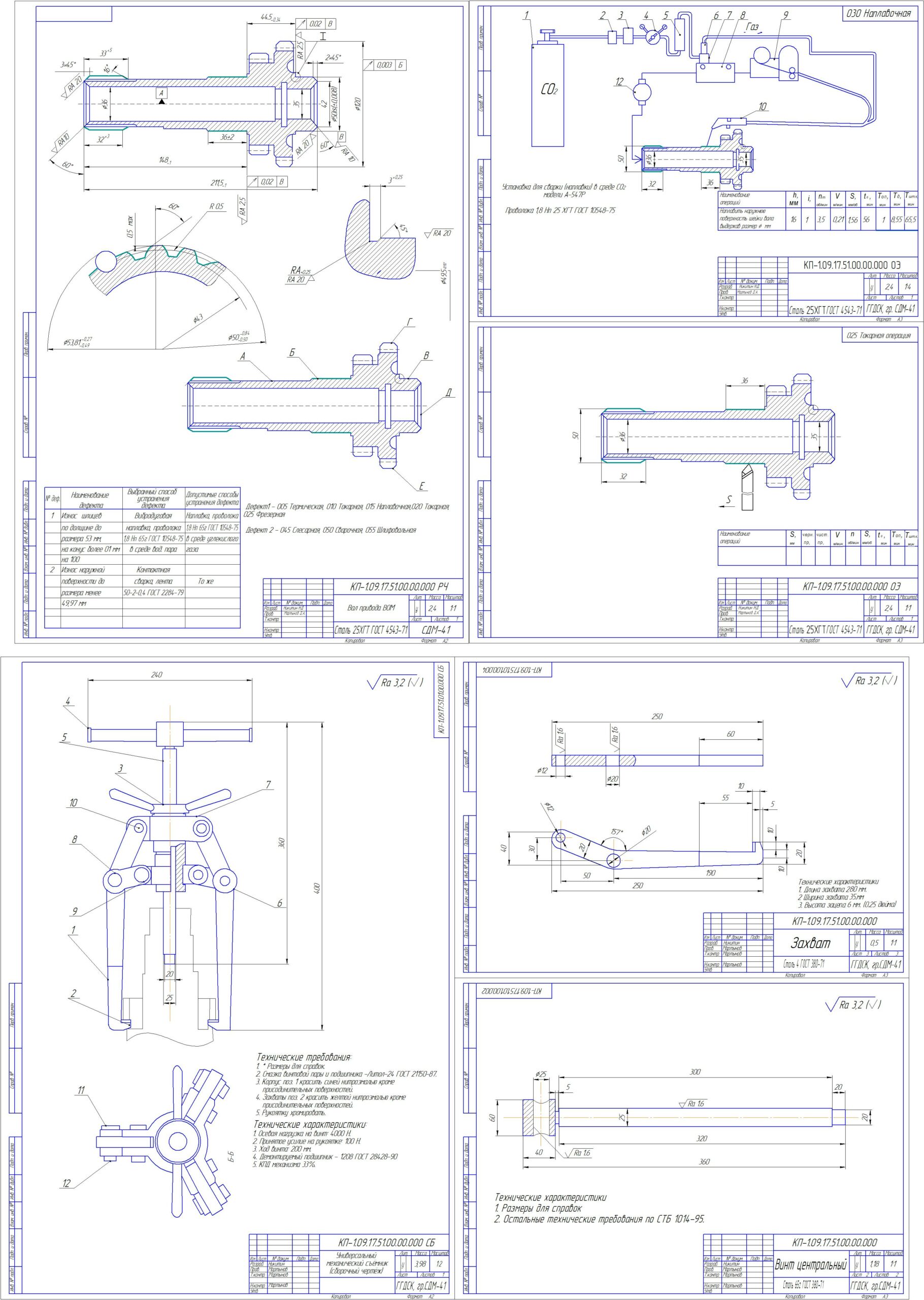

Состав: Вал привода ВОМ (РЧ), Наплавочная операция (ОЭ), Токарная операция (ОЭ), Универсальный механический съемник (СБ), захват (СБ), винт центральный (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Восстановление детали вала привода ВОМ экскаватора ЭО-2621А на базе МТЗ-80

СьемникЧертеж 2.cdw.cdw
Сборочник.cdw
Спецификация Съемник .cdw
Курсовой по ремонту.docx
Спецификация для наплавочной операции
