Башня танка Т-34-76

160

2580

100

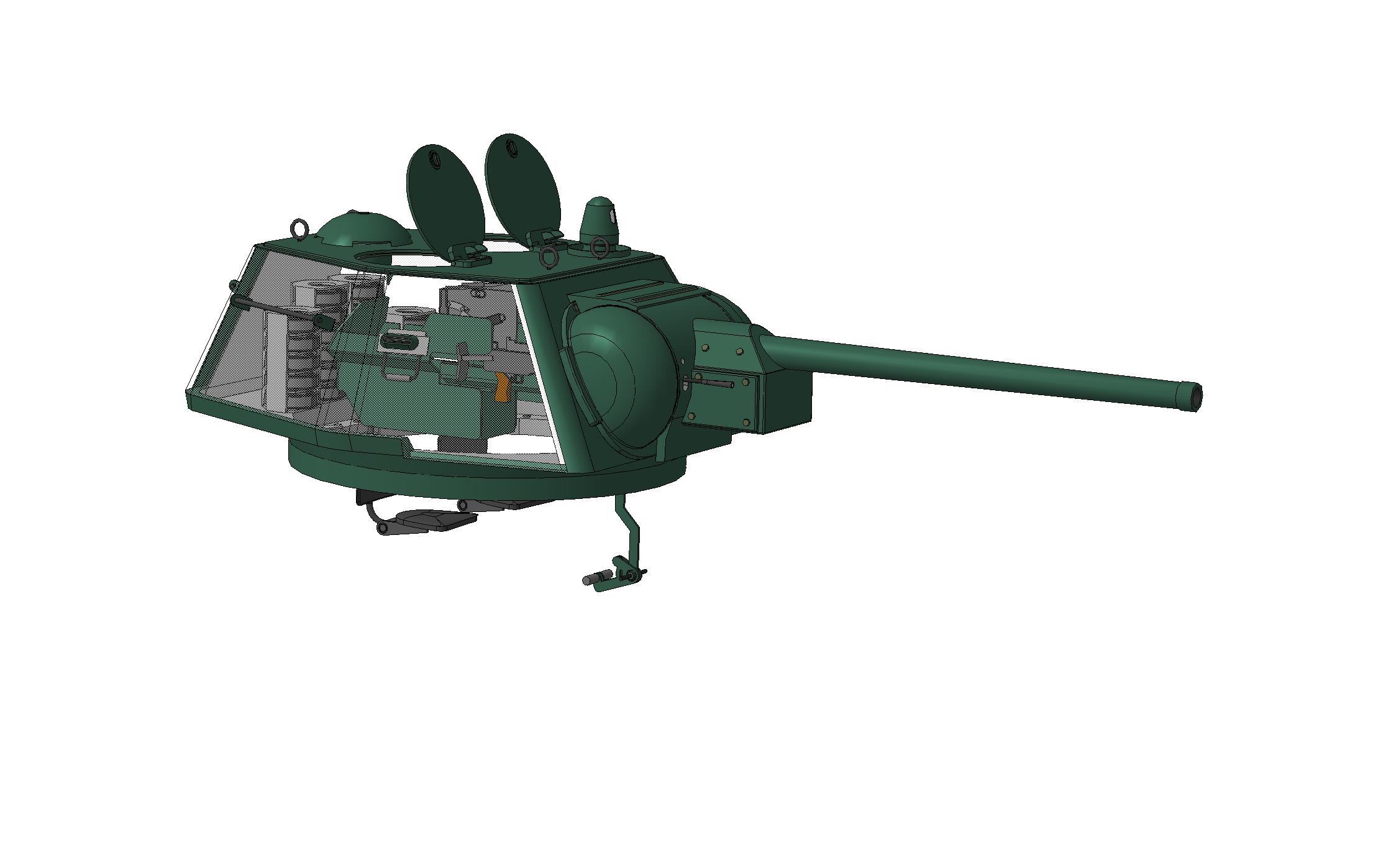

Трехмерная модель М 1:25 башни танка Т-34-76 образца 1942-43 годов с элементами интерьера. Выполнена по схемам, находящимися в свободном доступе.

башня Танк

Автор

Рунг Владимир

Дата

01.04.2016

Язык

Русский

Состав

3 D сборка

Софт

КОМПАС-3D 13 SP2 Как открыть?

Содержимое архива

Башня танка Т-34
- Собственно башня
  - Прибор наблюдения внутрибашенный (деталь 235).m3d
  - Нижняя часть обечайки башни.m3d
  - Башенное переговорное устройство (деталь 234).m3d
  - Обечайка башни.m3d
  - Поручень башни задний.m3d
  - Смотровая щель башни (деталь 289).m3d
  - Сборка корпуса башни.a3d
  - Поручень башни боковой.m3d
- Пушка
  - Цапфа пушки
    - Подножка (деталь 292).m3d
    - Деталь 275.m3d
    - Деталь 276.m3d
    - Сборка левой цапфы (276, 277, 278).a3d
    - Деталь 277, 278.m3d
  - Кожух (деталь 270)
    - Стенка левая (деталь 271).m3d
    - Кожух (деталь 270).m3d
  - Казенник
    - Казенник (деталь 267).m3d
    - Рычаг (деталь 269).m3d
    - Деталь 259.m3d
    - Прицел (деталь 273).m3d
    - Зубчатая рейка (деталь 272).m3d
    - Деталь 258.m3d
    - Сборка казенника.a3d
    - Замок (деталь 268).m3d
  - Ствол пушки с лобовым броневым листом.m3d
  - Маска пушки
    - Сборка бронемаски пушки.a3d
    - Бронемаска пушки.m3d
    - Основание маски пушки.m3d
    - Лобовой броневой лист.m3d
    - Основание шарнира бронемаски.m3d
    - Козырек маски пушки.m3d
  - Сборка ствола пушки с казенником.a3d
- Крыша
  - Крыша (деталь 231).m3d
  - Люк
    - Шарнир люка (деталь 282).m3d
    - Люк (деталь 281).m3d
    - Ось (деталь S74).m3d
    - Упор люка.m3d
    - Сборка шарнира люка.a3d
    - Сборка люка.a3d
    - Ручка (деталь S43).m3d
  - Рым-болт (деталь S75).m3d
  - Шарнир крыши (деталь 282).m3d
  - Вентилятор
    - Башенный вентилятор (деталь 236, 283).m3d
    - Колпак вентилятора (деталь 284) .m3d
  - Сборка крыши.a3d
  - Башенный перископ
    - Перископ (деталь 243).m3d
    - Колпак башенного перископа (деталь 288).m3d
- Днище
  - Сиденье башенное.m3d
  - Подставка под пулеметные диски (деталь 240).m3d
  - Подставка под пулеметные диски (деталь 237).m3d
  - Механизм поворота башни
    - Редуктор механизма поворота башни (деталь 250).m3d
    - Основание механизма поворота башни (деталь 249).m3d
    - Сборка механизма поворота башни.a3d
  - Сборка днища башни.a3d
  - Сборка подставки 238,239.a3d
  - Сборка подставки 240.a3d
  - Сборка подставки 237.a3d
  - Днище башни.m3d
  - Подставка под пулеметные диски (деталь 238, 239).m3d
- Сборка башни.a3d
- Пулемет
  - Сборка пулемета башни.a3d
  - Диск пулеметный (деталь 280).m3d
  - Пулемет (деталь 279).m3d
