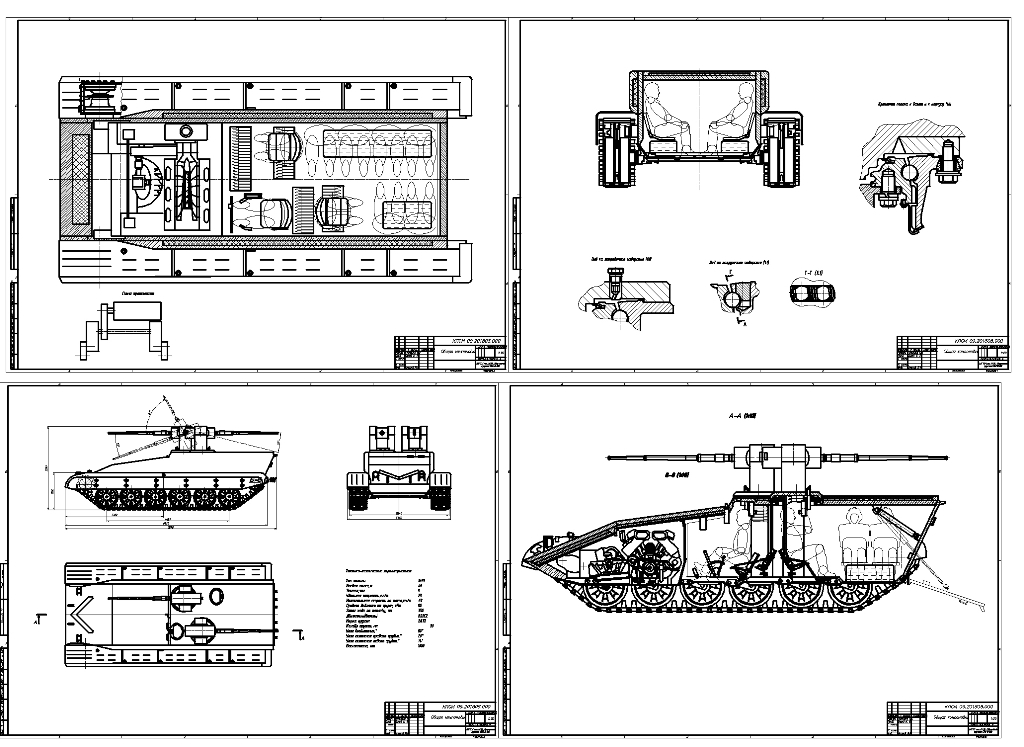

Общая компоновка БМП массой 40т

МГТУ им. Н.Э. Баумана
Факультет Специальное машиностроение
Кафедра многоцелевых гусеничных машин
Курсовой проект по дисциплине: "Компоновка военно-гусеничных машин"
На тему: "Общая компоновка БМП массой 40т"
Москва 2018

Общая компоновка БМП массой 40т.
Тактико-технические характеристики
Тип машины: БМП
Боевая масса: 40т
Экипаж: 9 чел
Удельная мощность: 23 л.с./т
Максимальная скорость по шоссе: 60 км/ч
Запас хода по топливу: 350 км
Двигатель: дизель В92С2
Марка оружия: 2А72
Боекомплект: 1000 шт
Содержание
1. Техническое задание
2.Тяговый расчёт
3. Расчёт защищающих броневых толщин
3.1 Расчёт переднего броневого листа лобовой проекции
3.2 Расчёт переднего листа-крышки лобовой проекции
3.3 Расчет крыши корпуса
3.4 Расчет кормового листа
3.5 Расчёт днища корпуса
3.6 Расчёт нижнего листа лобовой проекции
3.7 Расчёт бортового листа
4. Расчет массы забронированного корпуса
4.1. Бортовой бронелист
4.2 Передний лист лобовой проекции (комбинированная броня)
4.3 Передний броневой лист лобовой проекции (монолитная броня).
4.4 Передний нижний лист лобовой проекции (монолитная броня)
4.5 Днище (монолитная броня)
4.6 Крыша корпуса (монолитная броня)
4.7 Кормовой лист (полностью) (монолитная броня)
5.10 Суммарная масса корпуса проектируемой машины
6. Расчет количества топлива проектируемой машины
7. Расчет координат центра масс машины
8. Среднее удельное давление на грунт
9. Выводы
Список литературы
