Передний гидродинамический щиток плавающей БММП-EFV

Московский Автомобильно-дорожный институт (МАДИ
Кафедра тягачей и амфибийных машин
Курсовой проект по дисциплине "Спецоборудование амфибийных транспортных средств специального назначения"
На тему "Передний гидродинамический щиток плавающей БММП (EFV)"
Москва 2022

В данном КП разработан "передний гидродинамический щиток" для глиссирующей перспективной американской амфибии EFV.
Щиток состоит из двух частей, закрепленными между собой штангой. Щиток складывается/раскладывается с помощью 4-х гидроцилиндров, которые в походном режиме спрятаны в нишах корпуса.
Предполагается, что машина будет двигаться в глиссирующем режиме, поэтому оборудование проектировалось под работу в данном режиме преодоления водных преград.
Глиссирующий режим подразумевает собой движение по воде на скорости 30-40 км/ч.

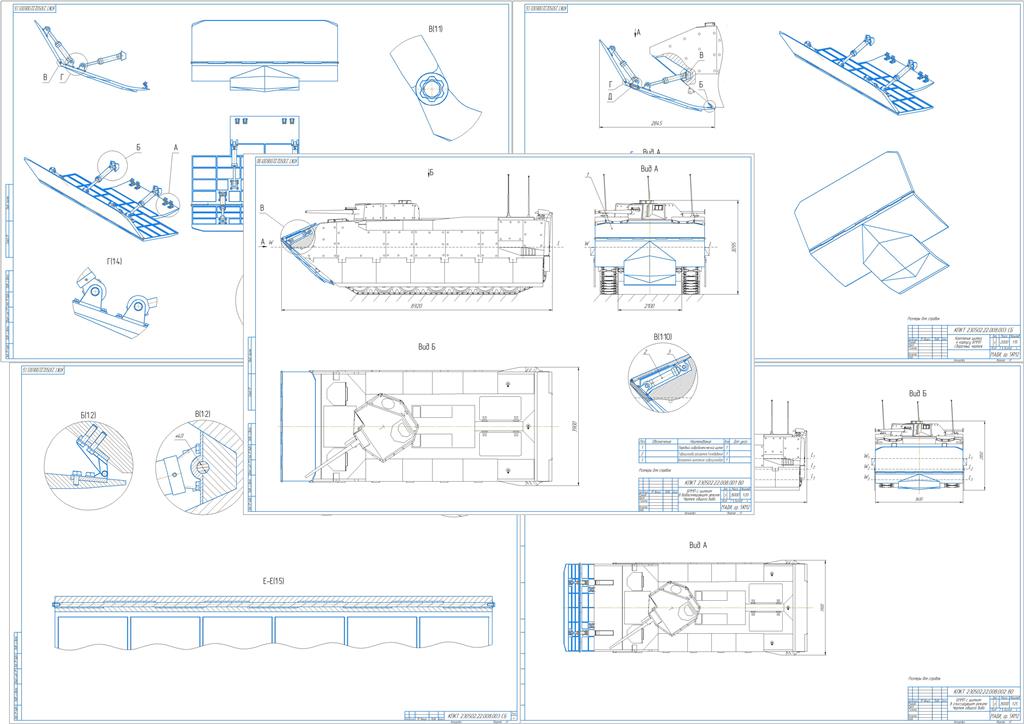

Состав курсового проекта:
1 лист - Водоизмещающий режим амфибии (ВО)
2 лист - Глиссирующий режим амфибии (ВО)
3-4 лист - Гидродинамический щиток амфибии (СБ)
Пояснительная записка (ПЗ)
Ведомость эскизного проекта (ВП)Содержание
Введение....................................................................................................................................................2
1. Анализ прототипа амфибийной машины............................................................3
2. Исходные данные........................................................................................................................4
3. Расчет сопротивления движению БММП на воде....................................5
3.1 Сопротивление щитка движению БММП........................................................5
3.2 Сопротивление БММП со сложенным оборудованием.....................6
3.3 Сопротивление БММП с разложенным оборудованием...................7
3.3.1 Сопротивление с разложенным оборудованием на WL1..........7
3.3.2 Сопротивление с разложенным оборудованием на WL2........8
3.3.3 Сопротивление с разложенным оборудованием на WL3.........8
3.4 Построение буксировочной характеристики........................................9
4. Расчет гидростатических параметров БММП.......................................10
4.1 Построение гидростатических кривых.....................................................10
4.1.1 Построение кривой площадей по ватерлиниям............................10
4.1.2 Построение кривой объёма по ватерлиниям.................................10
4.1.3 Построение кривой момента инерции по ватерлинии..........11
4.1.4 Построение графика гидростатических кривых.......................11
4.2 Расчет диаграммы статической остойчивости.............................13
4.2.1 Расчет запаса плавучести...............................................................................13
4.2.2 Расчет параметров статической остойчивости...................13
4.2.3 Построение диграммы статической остойчивости.............14
5. Прочностной расчет............................................................................................................15
5.1 Нагрузки на крепления переднего щита...................................................15
5.2 Прочностной расчет креплений переднего щита..........................15
5.2.1 Расчет пальца на срез..........................................................................................15
5.2.2 Расчет проушин кронштейнов крепления........................................16
5.2.3 Расчет нижний чатси щитка........................................................................17
Выводы......................................................................................................................................................20
Список литературы.....................................................................................................................21
Приложение..........................................................................................................................................22
Приложение 1. Буксировочное сопротивление движению БММП на воде.............................................................................................................................................................23
Приложение 2. Гидростатические кривые.........................................................24
Приложение 3. Диаграмма статической остойчивости......................24
