Борта на Камаз предназначались для замены деформированных или коррозийных бортов на заводской "хозяйке" с манипулятором. Сделаны из более толстой стали, чем штатные. Этот подход можно использовать при изготовлении бортов "Газели" или более легких автомобильных прицепов.
- Главная -
- Чертежи -
- Транспорт -
- Прицепы и полуприцепы -
- Борта на Камаз
Борта на Камаз
0
1
97
1
0
200
Сообщить о проблеме
Автор
Андрей
Ленин
Дата
13.04.2025
Язык
Русский
Состав
Модели 3Д сборок и деталей, комплект чертежей
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Р -10.100 - Борт.spw
-
Р-10.000 - Борта на КАМАЗ.cdw
-
Р-10.000 - Кузов.a3d
-
Р-10.000 - Кузов.cdw
-

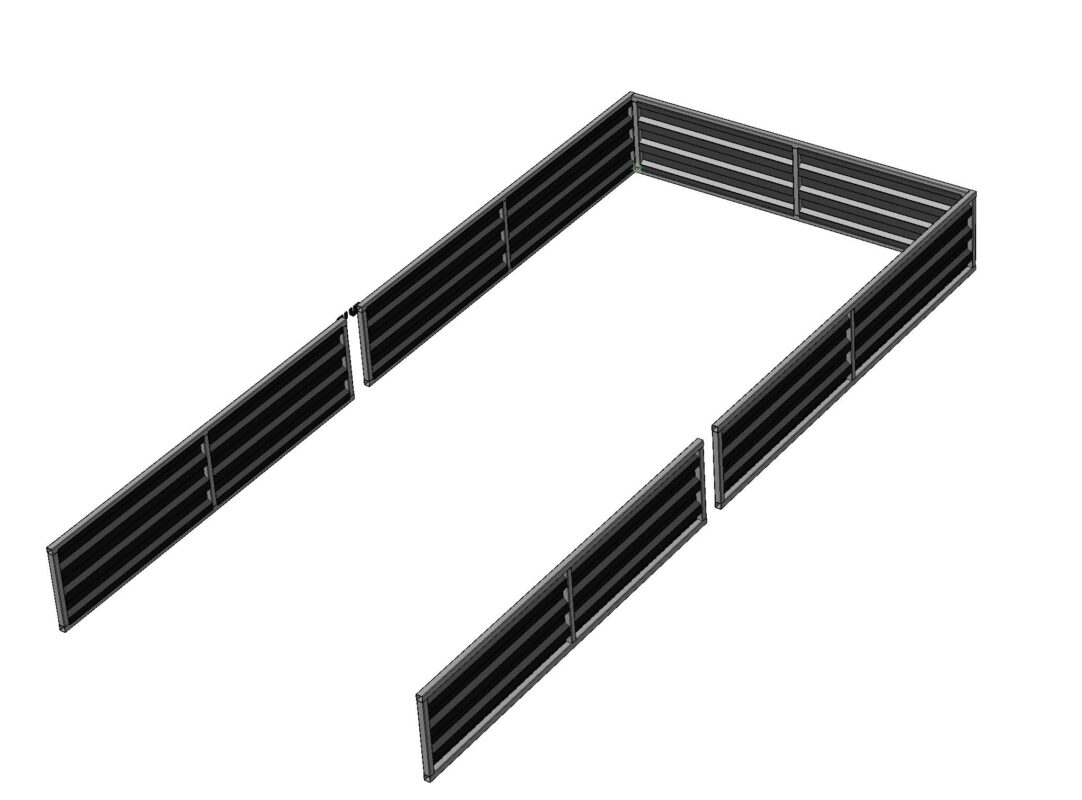

Р-10.000 - Кузов.jpg
-
Р-10.000 - Кузов.spw
-

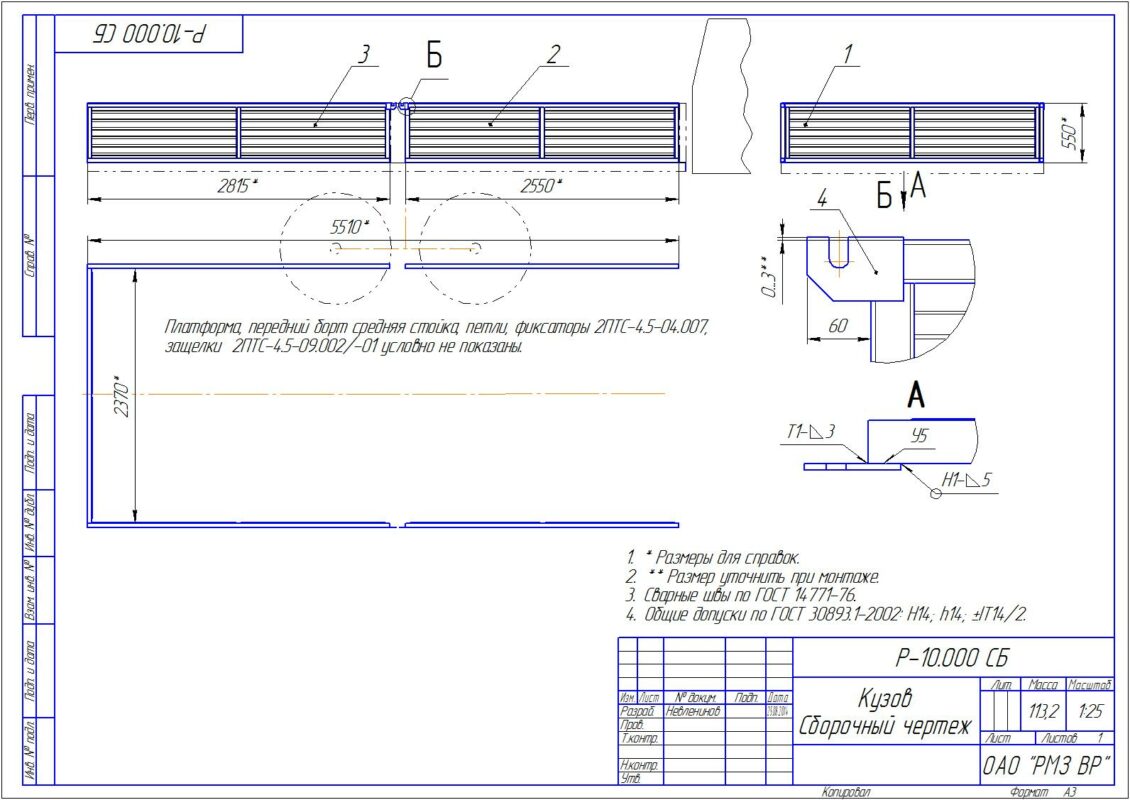

Р-10.000СБ - Кузов.jpg
-
Р-10.001 - Проушина.cdw
-
Р-10.001 - Проушина.m3d
-
Р-10.100 - Борт..jpg
-
Р-10.100 - Борт.a3d
-

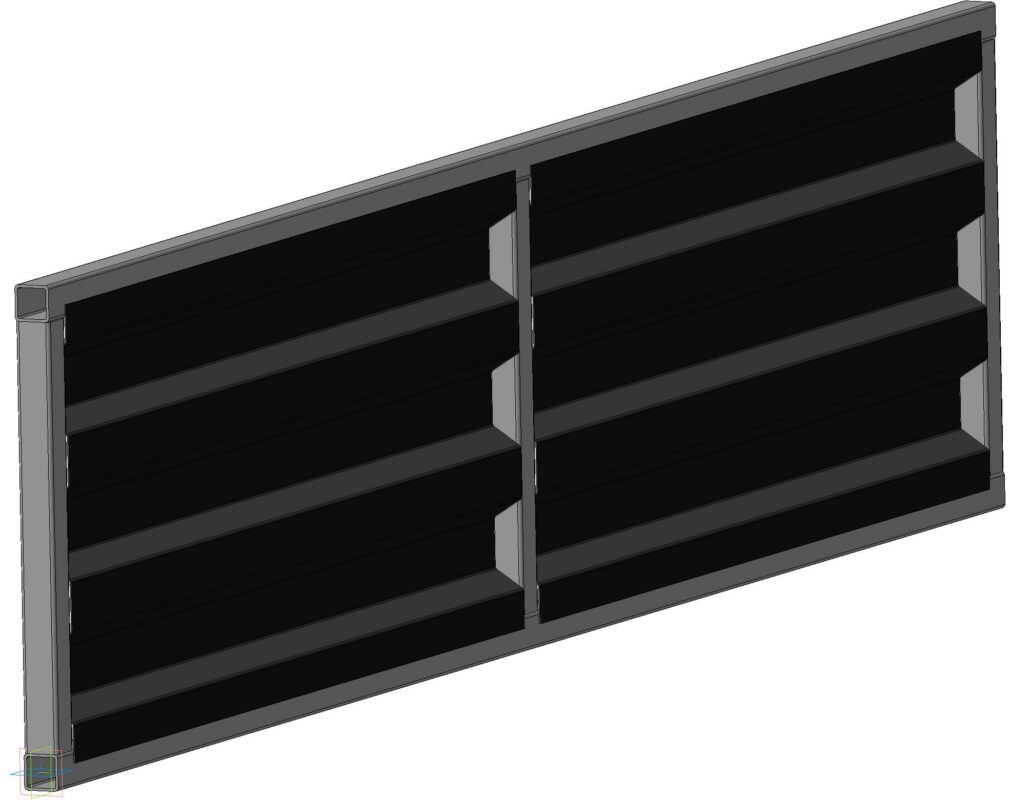

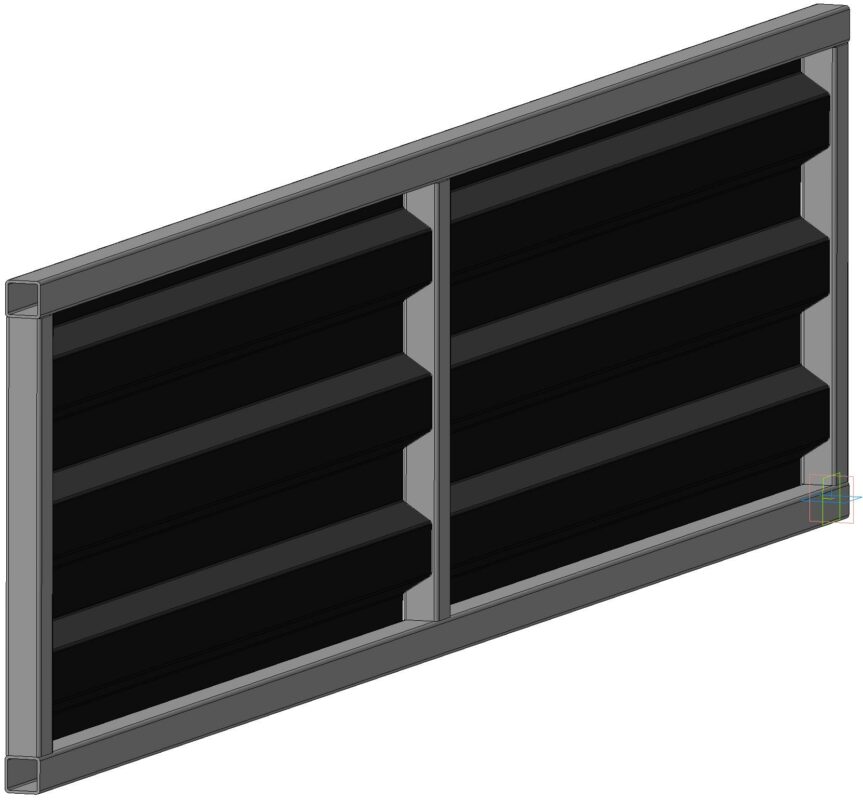

Р-10.100 - Борт.jpg
-
Р-10.100 - Борт.spw
-
Р-10.100 СБ - Борт Сборочный чертеж.cdw
-
Р-10.100-01 - Борт.a3d
-
Р-10.100-02 - Борт.a3d
-

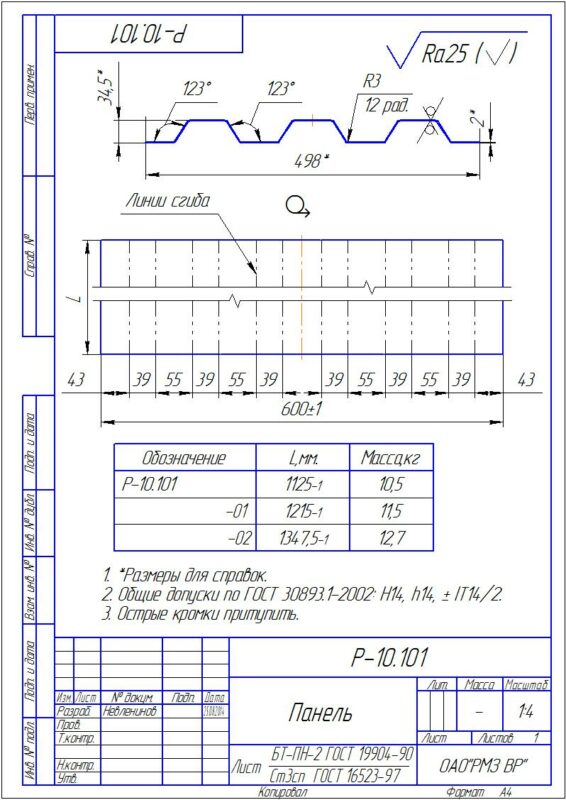

Р-10.101 Панель.cdw
-
Р-10.101 Панель.jpg
-
Р-10.110 - Обвязка.a3d
-
Р-10.110 - Обвязка.spw
-
Р-10.110 СБ - Обвязка Сборочный чертеж.cdw
-
Р-10.110-01 - Обвязка.a3d
-
Р-10.110-02 - Обвязка.a3d
-
Р-10.111 - Панель.m3d
-
Р-10.111 - Труба.cdw
-
Р-10.111 - Труба.m3d
-
Р-10.111-01 - Панель.m3d
-
Р-10.111-01 - Труба.m3d
-
Р-10.111-02 - Панель.m3d
-
Р-10.111-02 - Труба.m3d
-
Р-10.112 - Стойка.cdw
-
Р-10.112 - Стойка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
