Бункер-накопитель для перегрузки зерна
Используется для транспортировки зерна при уборке от комбайна до фуры
- Главная -
- Чертежи -
- Транспорт -
- Прицепы и полуприцепы -
- Бункер-накопитель BS-30

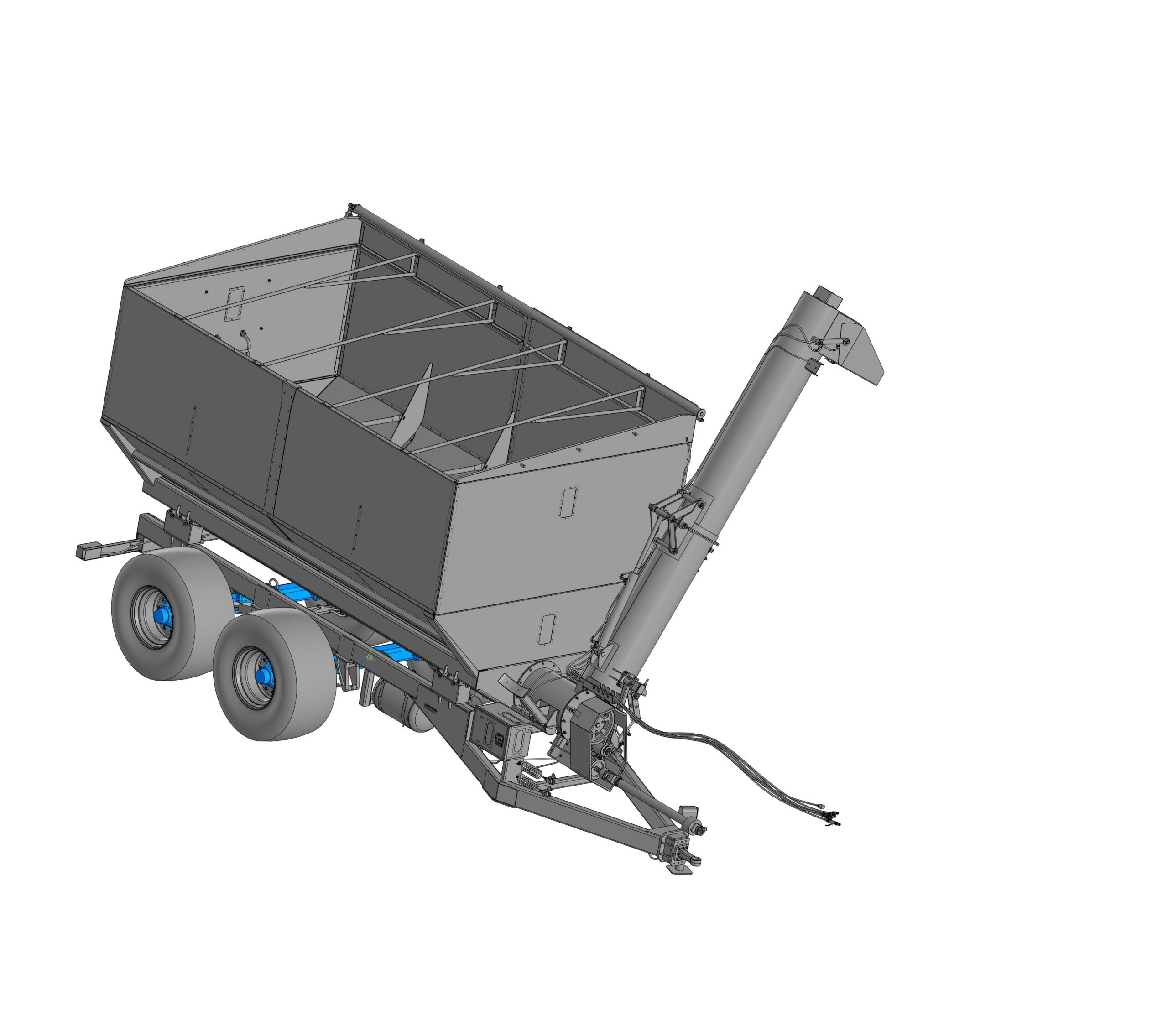

Бункер-накопитель BS-30
0
28
659
22
2
150
Сообщить о проблеме
Автор
Сергей
Кочетов
Дата
02.06.2021
Язык
Русский
Состав
3D-модель
Софт
STEP / IGES 203
Отзывов пока нет
Содержимое архива
-
Бункер накопитель BS30.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Alexander Red
Константин
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
Данная модель требует доработки, неправильные метизы (они огромные!) если болт М12 то там можно увидеть гайку к нему М24.
а можно поподробней тех. хар-ку, с чем агрегатируется?
1 Объем бункера, м3 31
2 Максимальная грузоподъемность, кг 25000
3 Максимально допустимая рабочая скорость,
км/ч
20
4 Максимально допустимая транспортная ско-
рость, км/ч
40
5 Колеса 600/55-22,5 16РR 165AB
6 Тип прицепного устройства одноточечное
7 Максимальная нагрузка на сцепное устройство
трактора, кг
2500
8 Диаметр разгрузочного шнека, м 0,46
9 Производительность шнека, м3/мин 12
10 Сторона выгрузки левый борт
11 Тип системы тентирования ручная
12 Масса бункера, кг 8600
13 Требуемая мощность трактора, л.с., мини-
мальная
200
14 Тип ВОМ 1 3/4" Z6 (Z20)
15 Максимальные обороты ВОМ при номиналь-
ной производительности шнека, об/мин
700
