Чертежи прицепов автомобильных

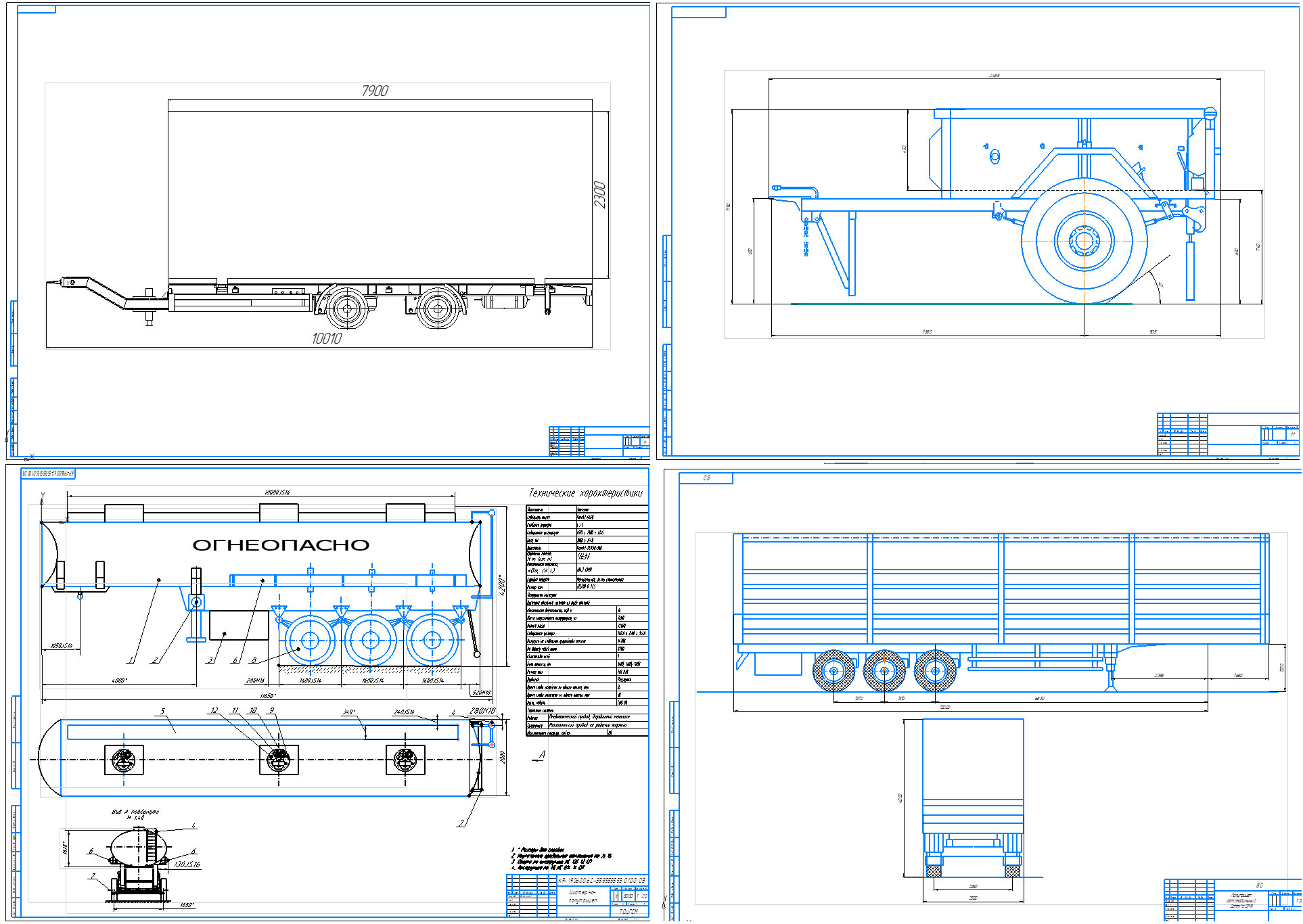

Чертеж цистерна-полуприцеп для перевозок светлых нефтепродуктов, максимальный объем перевозимого груза 26 м^3, на базе трёхосной тележки НефАЗ 96931-11-02. (Записка: Оборудование цистерны, Выбор технологического оборудования, Расчёт параметров автоцистерны, Доплнительные требования к конструкци ицистерны)

Чертеж прицепа УАЗ-8109. Описание конструкции: Рама сварная из двух лонжеронов, соединённых поперечинами. Лонжероны в передней части сходятся, образуя дышло прицепа с сцепной петлёй. Подвеска рессорная, состоит из двух продольных полуэллиптических рессор и двух телескопических амортизаторов. Ось – балка трубчатого сечения с приваренными цапфами. Колёса дисковые. В задней части рамы установлены два крюка для аварийного вытаскивания прицепа.

чертеж Полуприцеп автомобильный Schmitz SPR

Габаритный чертеж прицепа-тандема (тип надстройки - изотермический фургон) в формате FRW (Компас)
