Подкат автомобильный для транспортировки методом частичной погрузки(разборный)

1
20
2000
9
0
100

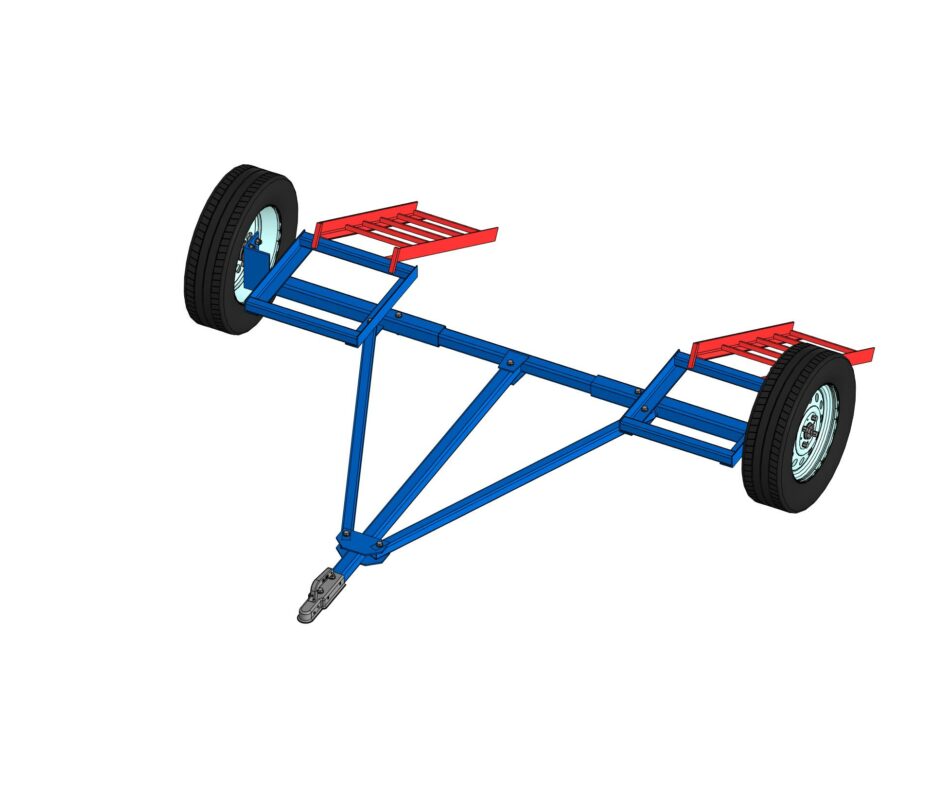

Прицеп предназначен для перевозки легковых авто методом частичной погрузки, выполнен в разборном виде для возможности перевозки в багажнике любого легкового авто, так как в собранном виде без загруженного автомобиля перевозка данного типа прицепов запрещена ПДД. Выполнен из профильной трубы 50х50х4 и 40х40х3 мм, так же применяется уголок 50х50х4. Соединение элементов осуществляется при помощи винтов М12х80. Масса без учета колес 81 кг. Успешно позволяет перевозить даже автомобили типа ГАЗель. Модели колес, ступицы, сцепного устройства, заимствованы с сайта у авторов Андрей Ленин, Николай Сафронов, user-0773292 соответственно, за что им большая благодарность.


Сообщить о проблеме
Дата
03.05.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-175х65х14 - Шина.m3d 175х65х14 - Шина.m3d
    • icon-Диск 14.m3d Диск 14.m3d
    • icon-Колесо 175x65 R14.a3d Колесо 175x65 R14.a3d
      • icon-Болт секретный ВАЗ.cdw Болт секретный ВАЗ.cdw
      • icon-Болт секретный ВАЗ.m3d Болт секретный ВАЗ.m3d
      • icon-Ключ секретного болта ВАЗ.cdw Ключ секретного болта ВАЗ.cdw
      • icon-Ключ секретного болта ВАЗ.m3d Ключ секретного болта ВАЗ.m3d
    • icon-Сцепное устройство AK7 VE VKT60 PLUS.m3d Сцепное устройство AK7 VE VKT60 PLUS.m3d
    • icon-Сцепное устройство AK7 VE VKT60 PLUS.stp Сцепное устройство AK7 VE VKT60 PLUS.stp
    • icon-ССП. 001.001.0010.000 - Ступица.a3d ССП. 001.001.0010.000 - Ступица.a3d
    • icon-ССП. 001.001.0010.001 - Фланец ступицы поворотный.m3d ССП. 001.001.0010.001 - Фланец ступицы поворотный.m3d
    • icon-ССП. 001.001.0010.002 - Фланец ступицы кпрепёжный.m3d ССП. 001.001.0010.002 - Фланец ступицы кпрепёжный.m3d
  • icon-Крыло _ БАКАЕ.200425.005.m3d Крыло _ БАКАЕ.200425.005.m3d
  • icon-Опора колесная _ БАКАЕ.200425.002 СБ.a3d Опора колесная _ БАКАЕ.200425.002 СБ.a3d
  • icon-Платик _ БАКАЕ.200425.001.m3d Платик _ БАКАЕ.200425.001.m3d
  • icon-Подкат в сборе _ БАКАЕ.200425.000 СБ.a3d Подкат в сборе _ БАКАЕ.200425.000 СБ.a3d
  • icon-Подкат в сборе _ БАКАЕ.200425.000 СБ1.jpg Подкат в сборе _ БАКАЕ.200425.000 СБ1.jpg
  • icon-Подкат в сборе _ БАКАЕ.200425.000 СБ2.jpg Подкат в сборе _ БАКАЕ.200425.000 СБ2.jpg
  • icon-Проставка _ БАКАЕ.200425.005.m3d Проставка _ БАКАЕ.200425.005.m3d
  • icon-Самолетик _ БАКАЕ.200425.004.m3d Самолетик _ БАКАЕ.200425.004.m3d
  • icon-Связь диагональная _ БАКАЕ.200425.003.m3d Связь диагональная _ БАКАЕ.200425.003.m3d
  • icon-Связь поперечная _ БАКАЕ.200425.003 СБ.a3d Связь поперечная _ БАКАЕ.200425.003 СБ.a3d
  • icon-Связь продольная _ БАКАЕ.200425.004 СБ.a3d Связь продольная _ БАКАЕ.200425.004 СБ.a3d
  • icon-Трап _ БАКАЕ.200425.001 СБ.a3d Трап _ БАКАЕ.200425.001 СБ.a3d
  • icon-Ухо _ БАКАЕ.200425.002.m3d Ухо _ БАКАЕ.200425.002.m3d
