Полуприцеп-контейнеровоз

0
40
2514
12
5
1 000

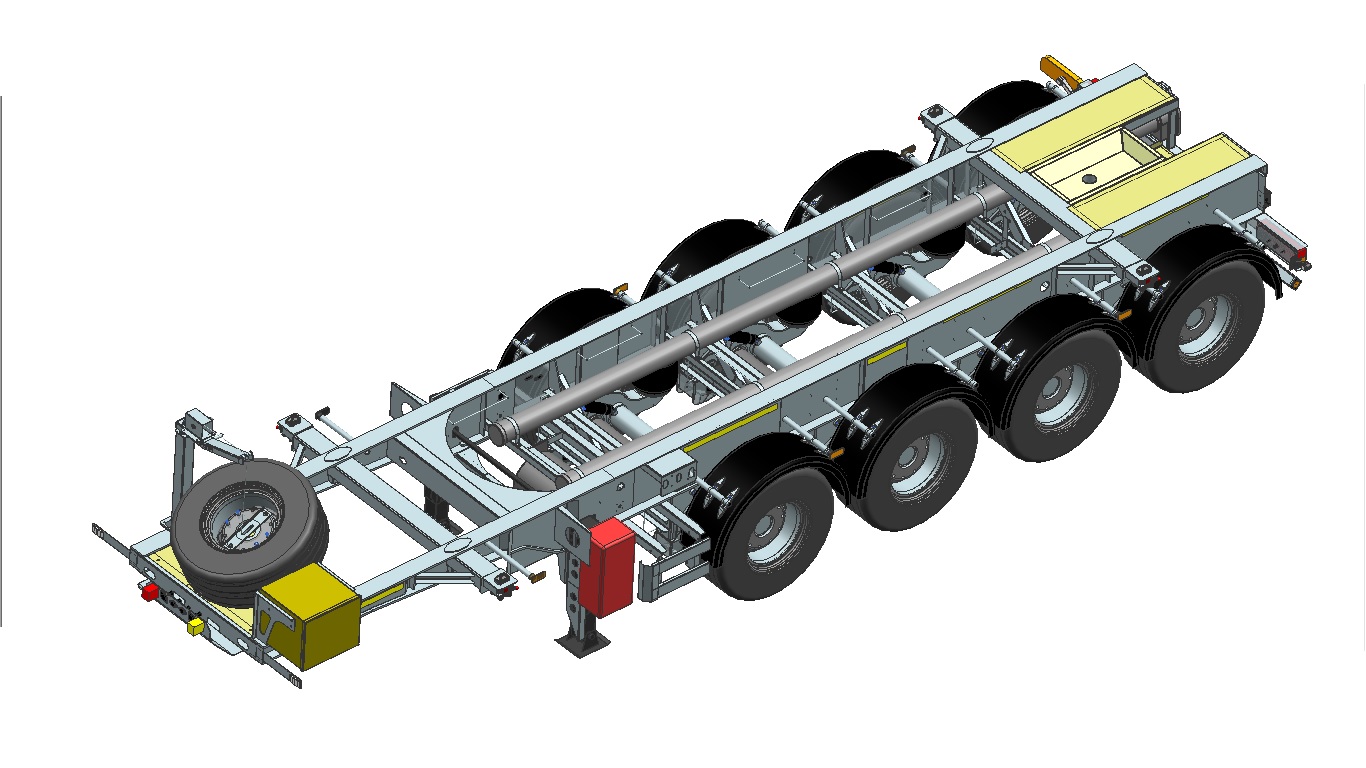

ЗD-модель грузового автомобильного полуприцепа-контейнеровоза.
Основные технические характеристики:
Грузоподъемность транспортного средства 40500кг.
Масса транспортного средства в снаряженном состоянии не более 5500 кг.
Технически допустимая масса транспортного средства не более 46000 кг.
Распределение технически допустимой максимальной массы транспортного средства
(при равномерном распределении груза в контейнере):
- на седельно-сцепное устройство не более 9180даН,
- на колесную тележку не более 36000 кг (нагрузка на ось 9000 кг).
Типоразмеры перевозимых контейнеров: 1СС, 1С, 1СХ.
Первая ось - подъемная с ручным управлением, с возможностью подъема в груженом состоянии
на длительный период времени, вторая ось - подъемная автоматическая.
Подвеска зависимая на продольных упругих рычагах и пневматическими упругими элементами
и телескопическими гидравлическими амортизаторами.
Шины (размер) - 385/65 R22,5.
Колеса - 11,75х22,5, односкатные, дисковые.
Тормозная система:
- рабочая: с пневматическим двухпроводным приводом, автоматическим регулятором тормозных
сил и антиблокировочной системой, действующей на тормозные механизмы дискового типа,
- стояночная: механический привод с пружинными энергоаккумуляторами и пневматическим
ручным краном управления;
- аварийная: механический привод с пружинными энергоаккумуляторами к тормозным механизмам
колес.


Сообщить о проблеме
Дата
29.06.2022
Язык
Русский
Состав
3D сборка в формате prt и step, чертеж общего вида
Софт
NX 7
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-000 Pricep.prt 000 Pricep.prt
    • icon-000 Pricep.stp 000 Pricep.stp
    • icon-00 Rama.prt 00 Rama.prt
    • icon-000-01 Homut.prt 000-01 Homut.prt
    • icon-000-02 Plastina.prt 000-02 Plastina.prt
    • icon-000-04 Vtulka.prt 000-04 Vtulka.prt
    • icon-01 Plita verh.prt 01 Plita verh.prt
    • icon-002 Ballon.prt 002 Ballon.prt
    • icon-02 Gnutik zadniy.prt 02 Gnutik zadniy.prt
    • icon-02-01 Gnutik zadniy.prt 02-01 Gnutik zadniy.prt
    • icon-002-01 Korpus.prt 002-01 Korpus.prt
    • icon-002-02 Dno.prt 002-02 Dno.prt
    • icon-02-02 Gnutik zadniy.prt 02-02 Gnutik zadniy.prt
    • icon-002-03 Rebro.prt 002-03 Rebro.prt
    • icon-2c.21.210.p13.prt 2c.21.210.p13.prt
    • icon-003 Ballon.prt 003 Ballon.prt
    • icon-03 Plita niz.prt 03 Plita niz.prt
    • icon-003-01 Korpus.prt 003-01 Korpus.prt
    • icon-003-02 Dno.prt 003-02 Dno.prt
    • icon-003-03 Rebro.prt 003-03 Rebro.prt
    • icon-04 Plita niz.prt 04 Plita niz.prt
    • icon-004 Zashita bokovayi.prt 004 Zashita bokovayi.prt
    • icon-005 Kronshtein.prt 005 Kronshtein.prt
    • icon-05 List riflen.prt 05 List riflen.prt
    • icon-005.01 Ugolok.prt 005.01 Ugolok.prt
    • icon-005.02 Rebro.prt 005.02 Rebro.prt
    • icon-005.03 Opora.prt 005.03 Opora.prt
    • icon-005.04 Rebro.prt 005.04 Rebro.prt
    • icon-06 Koryto.prt 06 Koryto.prt
    • icon-006 Podveska.prt 006 Podveska.prt
    • icon-006-01 Podveska.prt 006-01 Podveska.prt
    • icon-006.01 Os.prt 006.01 Os.prt
    • icon-06.011 Vtulka.prt 06.011 Vtulka.prt
    • icon-006.02 Os.prt 006.02 Os.prt
    • icon-006.03 List.prt 006.03 List.prt
    • icon-006.04 Upor.prt 006.04 Upor.prt
    • icon-006.05 Rebro.prt 006.05 Rebro.prt
    • icon-006.06 List verh.prt 006.06 List verh.prt
    • icon-006.07 List verh.prt 006.07 List verh.prt
    • icon-006.08 Rebro.prt 006.08 Rebro.prt
    • icon-006.09 List nizn.prt 006.09 List nizn.prt
    • icon-006.10 Nakladka.prt 006.10 Nakladka.prt
    • icon-007 Stoyka sb.prt 007 Stoyka sb.prt
    • icon-07 Truba.prt 07 Truba.prt
    • icon-07.001 Os.prt 07.001 Os.prt
    • icon-07.002 Rebro.prt 07.002 Rebro.prt
    • icon-07.003 Stoyka.prt 07.003 Stoyka.prt
    • icon-07.004 Platik.prt 07.004 Platik.prt
    • icon-08 Planka zadnyia.prt 08 Planka zadnyia.prt
    • icon-08-01 Planka zadnyia.prt 08-01 Planka zadnyia.prt
    • icon-08-02 Planka zadnyia.prt 08-02 Planka zadnyia.prt
    • icon-09 Zachita zadnyaya.prt 09 Zachita zadnyaya.prt
    • icon-10 Stoyka.prt 10 Stoyka.prt
    • icon-10-01 Stoyka.prt 10-01 Stoyka.prt
    • icon-11 Balka.prt 11 Balka.prt
    • icon-12 Balka.prt 12 Balka.prt
    • icon-13 List.prt 13 List.prt
    • icon-14 Platik.prt 14 Platik.prt
    • icon-15 Rebro.prt 15 Rebro.prt
    • icon-16 Gnutik.prt 16 Gnutik.prt
    • icon-17 Plita niz.prt 17 Plita niz.prt
    • icon-18 Nakladka.prt 18 Nakladka.prt
    • icon-19 Balka.prt 19 Balka.prt
    • icon-20 Rebro.prt 20 Rebro.prt
    • icon-21 Gnutik.prt 21 Gnutik.prt
    • icon-22 Opora.prt 22 Opora.prt
    • icon-23 Zestkost.prt 23 Zestkost.prt
    • icon-24 Zestkost.prt 24 Zestkost.prt
    • icon-24-01 Zestkost.prt 24-01 Zestkost.prt
    • icon-25 Profil.prt 25 Profil.prt
    • icon-26 Planka.prt 26 Planka.prt
    • icon-26 Prutok.prt 26 Prutok.prt
    • icon-27 Prizim.prt 27 Prizim.prt
    • icon-27 Prutok.prt 27 Prutok.prt
    • icon-28 Profil.prt 28 Profil.prt
    • icon-28 Prutok.prt 28 Prutok.prt
    • icon-29 Prutok.prt 29 Prutok.prt
    • icon-29 Zachita.prt 29 Zachita.prt
    • icon-30 Plita verh.prt 30 Plita verh.prt
    • icon-31 Zestkost.prt 31 Zestkost.prt
    • icon-31-01 Zestkost.prt 31-01 Zestkost.prt
    • icon-32 Stoyka.prt 32 Stoyka.prt
    • icon-33 Rebro.prt 33 Rebro.prt
    • icon-33-01 Rebro.prt 33-01 Rebro.prt
    • icon-34 List.prt 34 List.prt
    • icon-35 Gnutik.prt 35 Gnutik.prt
    • icon-36 Rebro.prt 36 Rebro.prt
    • icon-37 Zestkost.prt 37 Zestkost.prt
    • icon-37-01 Zestkost.prt 37-01 Zestkost.prt
    • icon-38 Zestkost.prt 38 Zestkost.prt
    • icon-38-01 Zestkost.prt 38-01 Zestkost.prt
    • icon-39 Rebro.prt 39 Rebro.prt
    • icon-40 Stupen.prt 40 Stupen.prt
    • icon-41 Platik.prt 41 Platik.prt
    • icon-42 Gnutik peredniy.prt 42 Gnutik peredniy.prt
    • icon-43 Planka.prt 43 Planka.prt
    • icon-44 Ugolok.prt 44 Ugolok.prt
    • icon-45 Plita.prt 45 Plita.prt
    • icon-46 Panel.prt 46 Panel.prt
    • icon-47 Gnutik.prt 47 Gnutik.prt
    • icon-48 Ruchka.prt 48 Ruchka.prt
    • icon-49 Planka.prt 49 Planka.prt
    • icon-50 Ugolok.prt 50 Ugolok.prt
    • icon-51 Rebro.prt 51 Rebro.prt
    • icon-52 Ugolok.prt 52 Ugolok.prt
    • icon-53 Ugolok.prt 53 Ugolok.prt
    • icon-54 Stoyka.prt 54 Stoyka.prt
    • icon-55 Peremychka.prt 55 Peremychka.prt
    • icon-56 Panel.prt 56 Panel.prt
    • icon-57 Stoyka yishika.prt 57 Stoyka yishika.prt
    • icon-57-01_ Stoyka yishika.prt 57-01_ Stoyka yishika.prt
    • icon-58 Panel priborov.prt 58 Panel priborov.prt
    • icon-59 List.prt 59 List.prt
    • icon-60 Ugolok.prt 60 Ugolok.prt
    • icon-61 Truba.prt 61 Truba.prt
    • icon-62 Zaglushka.prt 62 Zaglushka.prt
    • icon-63 Rebro.prt 63 Rebro.prt
    • icon-64 Shveler.prt 64 Shveler.prt
    • icon-65 Nakladka.prt 65 Nakladka.prt
    • icon-66 Ugolok.prt 66 Ugolok.prt
    • icon-67 Rebro.prt 67 Rebro.prt
    • icon-68 Ugolok.prt 68 Ugolok.prt
    • icon-69 Ugolok.prt 69 Ugolok.prt
    • icon-70 Ugolok.prt 70 Ugolok.prt
    • icon-71 Rebro.prt 71 Rebro.prt
    • icon-72 Shveler.prt 72 Shveler.prt
    • icon-73 Shveler.prt 73 Shveler.prt
    • icon-74 Shveler.prt 74 Shveler.prt
    • icon-75 Stoyka.prt 75 Stoyka.prt
    • icon-76 Rebro stoyki.prt 76 Rebro stoyki.prt
    • icon-77 Ugol.prt 77 Ugol.prt
    • icon-77-1.prt 77-1.prt
    • icon-77-2.prt 77-2.prt
    • icon-77-3.prt 77-3.prt
    • icon-78 Truba.prt 78 Truba.prt
    • icon-79 Trubka.prt 79 Trubka.prt
    • icon-80 Zestkost.prt 80 Zestkost.prt
    • icon-81 Rebro.prt 81 Rebro.prt
    • icon-82 Rebro.prt 82 Rebro.prt
    • icon-83 Os.prt 83 Os.prt
    • icon-84 Platik.prt 84 Platik.prt
    • icon-85 Rychag.prt 85 Rychag.prt
    • icon-86 Os.prt 86 Os.prt
    • icon-93 Zestkost.prt 93 Zestkost.prt
    • icon-95 Panel.prt 95 Panel.prt
    • icon-99 Gnutik.prt 99 Gnutik.prt
    • icon-100 Opora.prt 100 Opora.prt
    • icon-5039650 Parlok 42 R650.prt 5039650 Parlok 42 R650.prt
    • icon-905159001.prt 905159001.prt
    • icon-905159002.prt 905159002.prt
    • icon-905198002.prt 905198002.prt
    • icon-905199001.prt 905199001.prt
    • icon-905248001.prt 905248001.prt
    • icon-905248100_ASM.prt 905248100_ASM.prt
    • icon-915000127.prt 915000127.prt
    • icon-915000137.prt 915000137.prt
    • icon-915000177.prt 915000177.prt
    • icon-915000178.prt 915000178.prt
    • icon-915000190.prt 915000190.prt
    • icon-Amortizator.prt Amortizator.prt
    • icon-Arka.prt Arka.prt
    • icon-Bolt M8x25 Gost 7798-70.prt Bolt M8x25 Gost 7798-70.prt
    • icon-Bolt M14x30 Gost 7798-70.prt Bolt M14x30 Gost 7798-70.prt
    • icon-Bolt M22x60 Gost 7798-70.prt Bolt M22x60 Gost 7798-70.prt
    • icon-Bolt M24x260 Gost 7798-70.prt Bolt M24x260 Gost 7798-70.prt
    • icon-Disk 22_5.prt Disk 22_5.prt
    • icon-Disk 22_5_1.prt Disk 22_5_1.prt
    • icon-Disk 22_5_1_3.prt Disk 22_5_1_3.prt
    • icon-Disk 22_5_2.prt Disk 22_5_2.prt
    • icon-f.prt f.prt
    • icon-f1.prt f1.prt
    • icon-f2.prt f2.prt
    • icon-f3.prt f3.prt
    • icon-f4.prt f4.prt
    • icon-f5.prt f5.prt
    • icon-f6.prt f6.prt
    • icon-f7.prt f7.prt
    • icon-fb1.prt fb1.prt
    • icon-Fonar bok.prt Fonar bok.prt
    • icon-Fonar gabar zad.prt Fonar gabar zad.prt
    • icon-Fonar pered.prt Fonar pered.prt
    • icon-Fonar zad lev.prt Fonar zad lev.prt
    • icon-Fonar zad pr.prt Fonar zad pr.prt
    • icon-g1.prt g1.prt
    • icon-g2.prt g2.prt
    • icon-g3.prt g3.prt
    • icon-Gayka M20-6H Gost 5915-70.prt Gayka M20-6H Gost 5915-70.prt
    • icon-Gayka M24-6H Gost 50273-92.prt Gayka M24-6H Gost 50273-92.prt
    • icon-Golovka soed.prt Golovka soed.prt
    • icon-Koleso 22_5.prt Koleso 22_5.prt
    • icon-Korpus.prt Korpus.prt
    • icon-kozuh.prt kozuh.prt
    • icon-Krushka.prt Krushka.prt
    • icon-kryshka.prt kryshka.prt
    • icon-Kryshka shkafa.prt Kryshka shkafa.prt
    • icon-l1.prt l1.prt
    • icon-l2.prt l2.prt
    • icon-l3.prt l3.prt
    • icon-l4.prt l4.prt
    • icon-l5.prt l5.prt
    • icon-l6.prt l6.prt
    • icon-l7.prt l7.prt
    • icon-l8.prt l8.prt
    • icon-l9.prt l9.prt
    • icon-l10.prt l10.prt
    • icon-l11.prt l11.prt
    • icon-l12.prt l12.prt
    • icon-l13.prt l13.prt
    • icon-l14.prt l14.prt
    • icon-l15.prt l15.prt
    • icon-l16.prt l16.prt
    • icon-l17.prt l17.prt
    • icon-lapa.prt lapa.prt
    • icon-Lebedka.prt Lebedka.prt
    • icon-Lenta1.prt Lenta1.prt
    • icon-Lenta2.prt Lenta2.prt
    • icon-Lenta3.prt Lenta3.prt
    • icon-Lenta4.prt Lenta4.prt
    • icon-Lenta5.prt Lenta5.prt
    • icon-Nomernoy znak.prt Nomernoy znak.prt
    • icon-o1.prt o1.prt
    • icon-o2.prt o2.prt
    • icon-Ognetush.prt Ognetush.prt
    • icon-ONZ 00-003.prt ONZ 00-003.prt
    • icon-Opora.prt Opora.prt
    • icon-Opora1.prt Opora1.prt
    • icon-opora sb.prt opora sb.prt
    • icon-OS.prt OS.prt
    • icon-Otboynik.prt Otboynik.prt
    • icon-Otrazatel zelt.prt Otrazatel zelt.prt
    • icon-panel.prt panel.prt
    • icon-Penal.prt Penal.prt
    • icon-Penal ognetush.prt Penal ognetush.prt
    • icon-Pnevmoressora 1D28A-2.prt Pnevmoressora 1D28A-2.prt
    • icon-ramka.prt ramka.prt
    • icon-rebro.prt rebro.prt
    • icon-Rozetka 1.prt Rozetka 1.prt
    • icon-Rozetka 2.prt Rozetka 2.prt
    • icon-Ruchka.prt Ruchka.prt
    • icon-Salentblok 4533169729.prt Salentblok 4533169729.prt
    • icon-Shaiba 8 Gost 9649-78.prt Shaiba 8 Gost 9649-78.prt
    • icon-Shaiba 12 Gost 11371-78.prt Shaiba 12 Gost 11371-78.prt
    • icon-Shaiba 20 Gost 11371-78.prt Shaiba 20 Gost 11371-78.prt
    • icon-Shaiba 24 Gost 11371-78.prt Shaiba 24 Gost 11371-78.prt
    • icon-Shina 385_65.prt Shina 385_65.prt
    • icon-Shkaf.prt Shkaf.prt
    • icon-Shkvoren.prt Shkvoren.prt
    • icon-stoyka.prt stoyka.prt
    • icon-stoyka 2.prt stoyka 2.prt
    • icon-Tarelka.prt Tarelka.prt
    • icon-tros.prt tros.prt
    • icon-Truba.prt Truba.prt
    • icon-truba1.prt truba1.prt
    • icon-trubka.prt trubka.prt
    • icon-Twistlock.prt Twistlock.prt
    • icon-ugolok.prt ugolok.prt
    • icon-Vvod.prt Vvod.prt
    • icon-Zaglushka.prt Zaglushka.prt
    • icon-Zaglushka 42x36.prt Zaglushka 42x36.prt
    • icon-Zaglushka 80x80.prt Zaglushka 80x80.prt
    • icon-zahita bokov pr.prt zahita bokov pr.prt
    • icon-Прицеп.jpg Прицеп.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:

Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
