Прицеп к автомобилю Спутник 850701

3
5
171
0
2
150

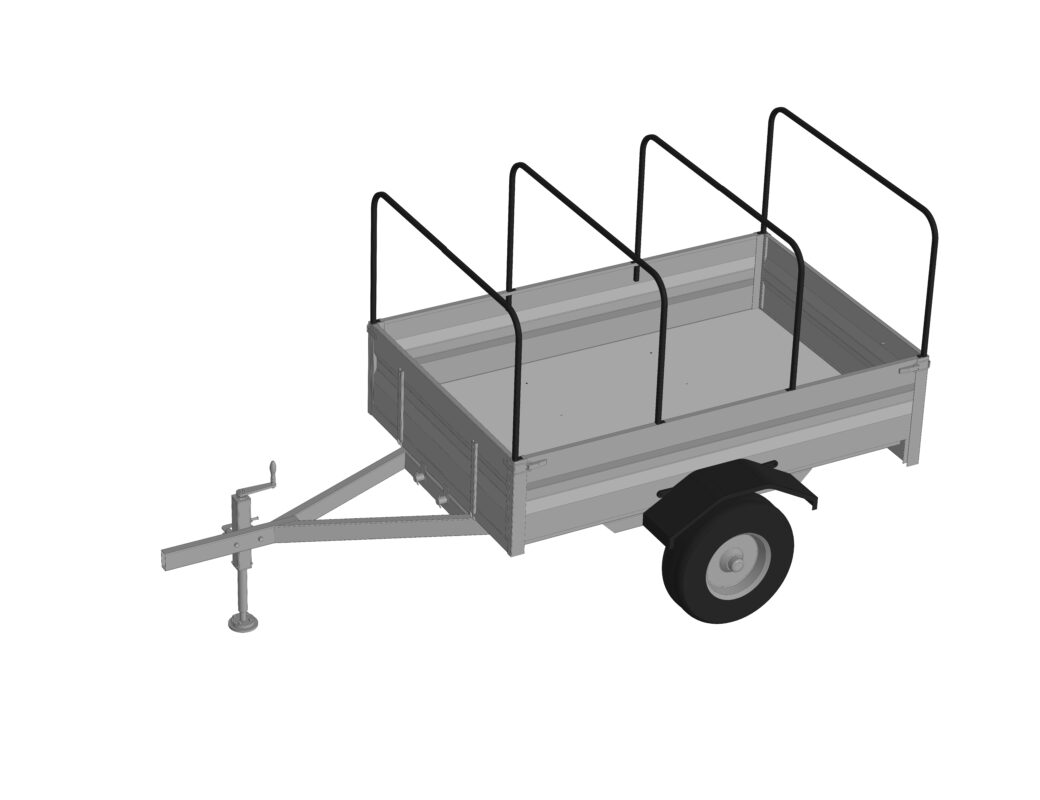

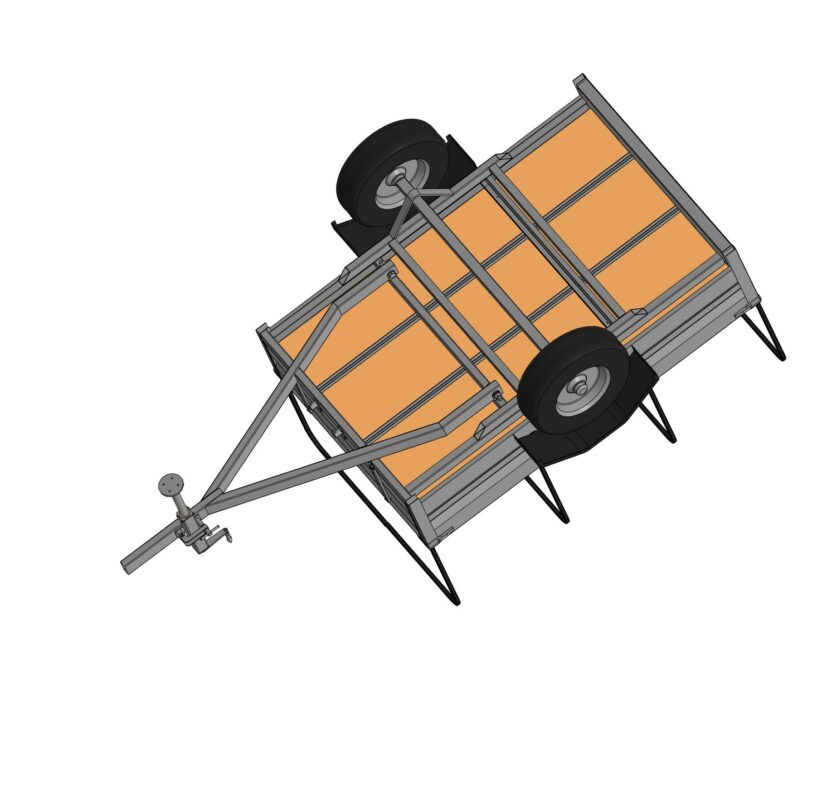

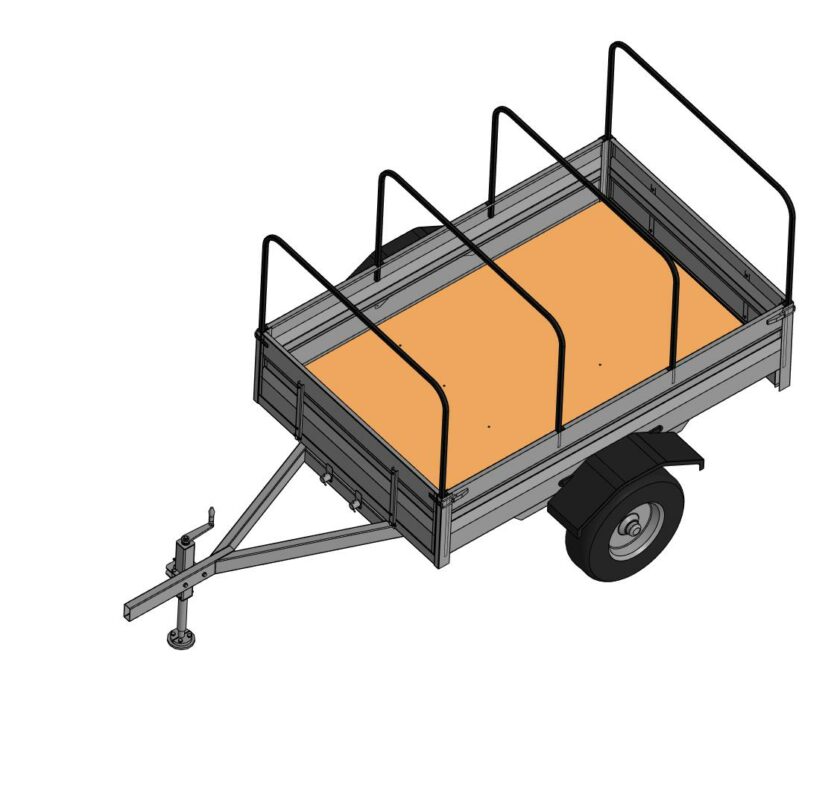

3D сборка прицепа Спутник 850701. Размеры сняты с образца. Пригодится при размещении в прицепе компрессоров, талей и других изделий. Грузоподъёмность 535 кг, Общая масса 750 кг. Внутренние размеры кузова: 1900x1220x370 мм



Дата
12.11.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D V19 Как открыть?
Содержимое архива
  • Боковая стенка
    • Боковая стенка.a3d
    • Ребро боковой стенки.m3d
    • Ребро борт.m3d
    • Стенка борт.m3d
    • Стойка борт.m3d
    • Стойка новая.m3d
  • Хомут стойки автоприцепа
    • Болтовая сборка М10х50.a3d
    • Винт.a3d
    • Втулка хомута.m3d
    • Втулка хомута2.m3d
    • Заглушка.m3d
    • Опора хомута.m3d
    • Основание хомута.a3d
    • Ось хомута.m3d
    • Палец.m3d
    • Пластина хомута.m3d
    • Прижим хомута.a3d
    • Ручка.m3d
    • Рычаг хомута.m3d
    • Ухо хомута.m3d
    • Хомут стойки автоприцепа.a3d
    • Шплинт 3,2x18.4 ГОСТ 397-79.m3d
  • Борт
    • Борт.a3d
    • Кронштейн крепежный.m3d
    • Кронштейн с петлей.m3d
    • Опора откидная.m3d
    • Ребро борт.m3d
    • Стенка борт.m3d
    • Стойка борт.m3d
  • Колесо
    • Колесная пара.a3d
    • Колесо R13.m3d
    • Крыло.m3d
    • рессора н.m3d
    • Рессора.m3d
    • Ось колесной пары
      • Копус.m3d
      • Ось колесной пары.a3d
      • Ось.m3d
      • Шайба.m3d
  • Стойка автоприцепа
    • Винт.m3d
    • Втулка верхняя.m3d
    • Втулка нижняя.m3d
    • Втулка.m3d
    • Кольцо 95_3 МН 5-64.m3d
    • Корпус.m3d
    • Крышка верхняя.m3d
    • Крышка нижняя.m3d
    • Опора.a3d
    • Опора.m3d
    • Палец.m3d
    • Планка прижимная.m3d
    • Рукоятка II 95-20 МН 5-64.a3d
    • Ручка 95_1 МН 5-64.m3d
    • Ручка.m3d
    • Стержнень II 95-20_2 VY 5-64.m3d
    • Стойка автоприцепа.a3d
    • Стойка.m3d
    • Шайба 25.m3d
    • Шайба 8.m3d
  • Фаркоп
    • Дышло.a3d
    • Задняя часть факропа.m3d
    • Передняя часть.m3d
    • Прямой участок.m3d
    • Средняя часть дышла.m3d
    • Ухо дышла.m3d
  • Автомобильный прицеп Спутник.a3d
  • Автомобильный прицеп Спутник.jpg
  • Балка поперечная 2.m3d
  • Балка поперечная.m3d
  • Вилка.m3d
  • Крепление тена.m3d
  • Кронштейн гнутый.m3d
  • Кронштейн поворота 2.m3d
  • Кронштейн поворота.m3d
  • Кронштейн с петлей.m3d
  • Настил фанера.m3d
  • Петля.m3d
  • Пластина крепежа.m3d
  • Проволока.m3d
  • Профиль 30-26-2 l 2.m3d
  • Профиль 30-26-2 l.m3d
  • Профиль 30-26-2.m3d
  • Профиль 40-30-2.m3d
  • Профиль 60-40-2.m3d
  • Профиль колесной пары.m3d
  • Профиль продольный.m3d
  • рессора н.m3d
  • Рессора.m3d
  • Саморез25х3,5.m3d
  • Упор.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 2
user-avatar

В списке деталей присутствует рессора, но на фото сборки её не наблюдается. На фото конечная сборка или как правильно это понять?

user-avatar

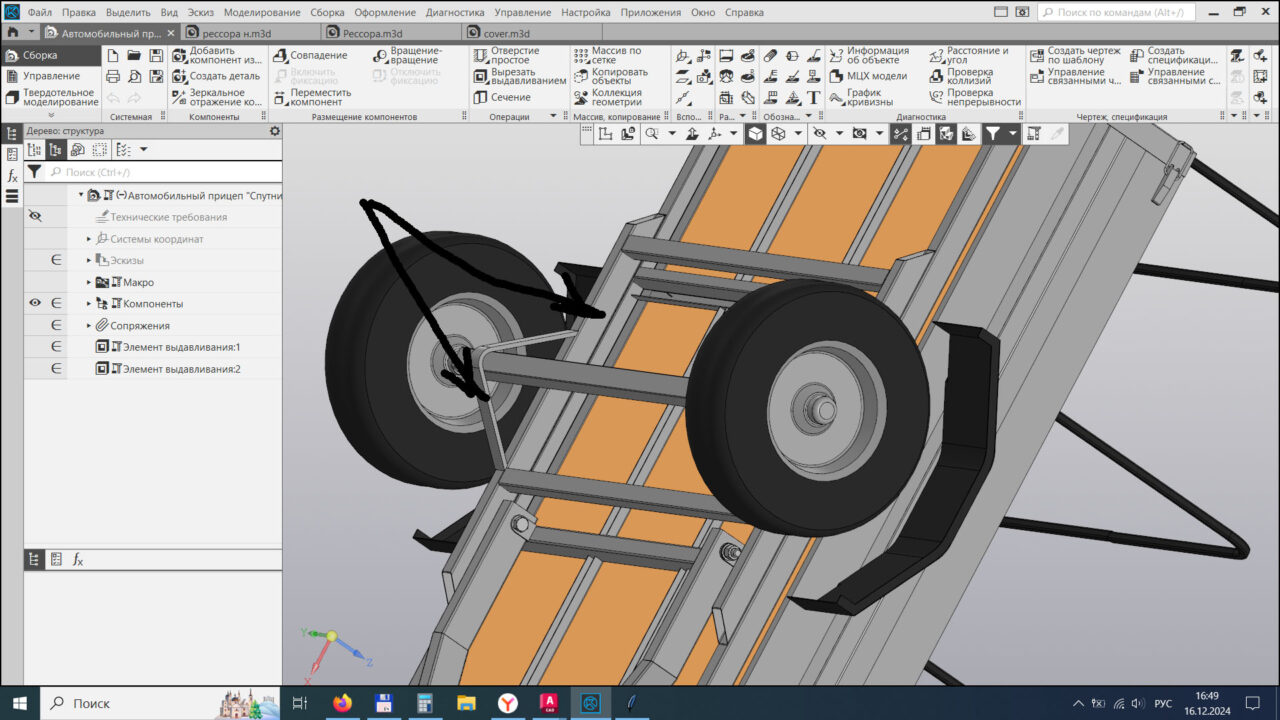

Добавил картинку. На ней стрелки указывают на элементы которые автор назвал "Рессора"
Рессора.m3d
рессора н.m3d
