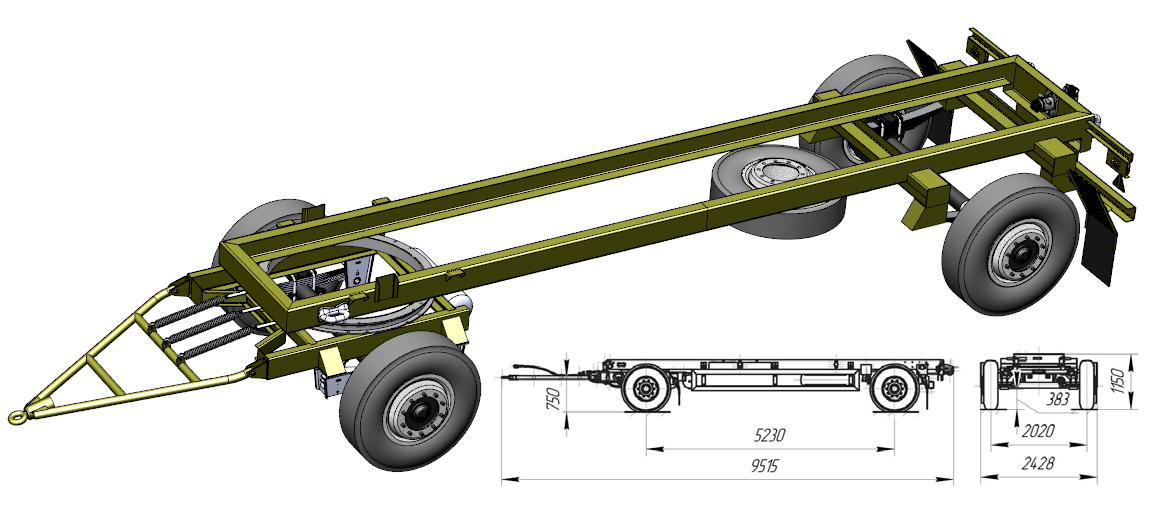

Прицеп-шасси 2-ПН-9М модели КАФ-8049-0001010, ЧМЗАП-8335.3

0
11
529
4
0

Наименование параметра Значения параметра
Масса перевозимого груза, кг 8850
Масса в снаряженном состоянии, кг, не более 3150
Полная масса прицепа, кг, не более 12000
Высота сцепной петли, мм 750
Максимальная скорость движения, км/ч 90
Монтажные размеры рамы, мм:
длина 7090
ширина 1055
Монтажная высота рамы, мм: 1150
Глубина преодалеваемого борда, м 1,75
Основной тягач КАМАЗ-6350, УРАЛ-5323
Шины 10.00R20 мод. ОИ-73Б
Гарантийная наработка, км/лет 45000/10

В инверторе 2022 и 2023, SW 2022 открылось без проблем. При открытии в Компасе 21 подвисло все.



Дата
10.01.2023
Язык
Русский
Состав
3D одной деталью в формате .step
Софт
STEP 203 (создан в SW 2017)
Содержимое архива
  • 2-ПН-9М КАФ-8049-0001010.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
