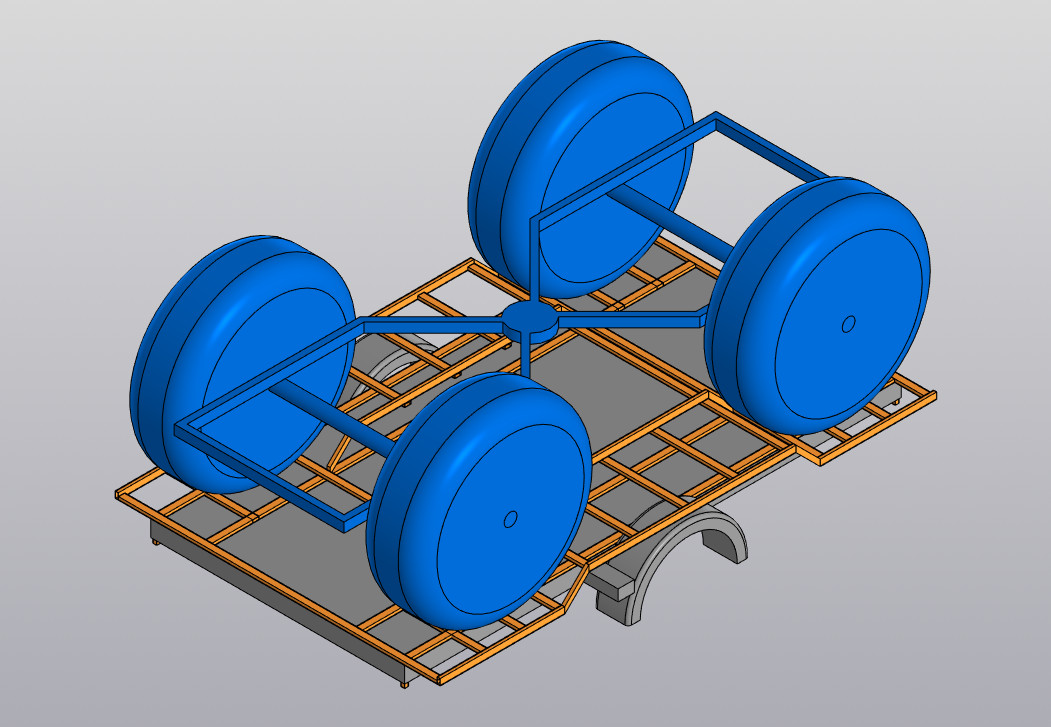

Рама предназначена для установки на легковой прицеп размером 3х1,5 метра. В частности для прицепа марки АР30 (самосвал) фирмы AVTO-S. Рама служит ложементом для установки и перевозки самодельного лёгкого вездехода на сочленённой раме (переломка) типа "Каракат" на шинах низкого давления .
Габаритные размеры вездехода: 3350х1850 мм. Диаметр колёс-ободрышей - 1150 мм. Расстояние между осей колёс вездехода -2090 мм.
Рама сварена из квадрат-трубы 40х20 мм, 25х25 мм, толщиной 2 мм.
Крепится рама к прицепу болтами с рым-гайками. (в сборке не отражены, устанавливаются по месту)
Сходни для заезда не предусмотрены, поскольку прицеп имеет функцию самосвала.
Данная модель разработана мной для личных целей, изготовлена рама, которая служит мне по сей день.
- Главная -
- Чертежи -
- Транспорт -
- Прицепы и полуприцепы -
- Рама на легковой прицеп для перевозки вездехода на шинах низкого давления
Рама на легковой прицеп для перевозки вездехода на шинах низкого давления
0
3
901
4
0
30
3D Модели
Вездеход
Каракат
легковой прицеп
на шинах низкого давления
перевозка
переломка
рама на прицеп
Автор
Vano
Muradelly
Дата
16.07.2020
Язык
Русский
Состав
3D сборка рамы для перевозки вездехода, габаритная сборка вездехода, габаритная сборка платформы прицепа.
Софт
КОМПАС-3D 18
Как открыть?
Содержимое архива
-
20х40 поперечина большая.m3d
-
Мост караката.m3d
-
20х40 продолина вдоль переднего колеса.m3d
-
Крепление крыла.m3d
-
20х40 продолина между колёс.m3d
-
Стойка 45 град.m3d
-
Колесо караката.m3d
-
20х40 продолина верхняя меж колес.m3d
-
Каракат габаритка.a3d
-
Сборка Рама Каракат.a3d
-
20х40 поперечина малая.m3d
-
Полурамы караката.m3d
-
20х40 продольная большая.m3d
-
Сборка мост караката.a3d
-
25х25 стойка рамы.m3d
-
20х40 продолина вдоль колеса.m3d
-
Основание прицеп.m3d
-
Крыло прицепа.m3d
