Рама поворотной тележки прицепа

Рама поворотной тележки грузового автомобильного прицепа с пневмоподвеской "SAF" под два вида поворотных кругов.

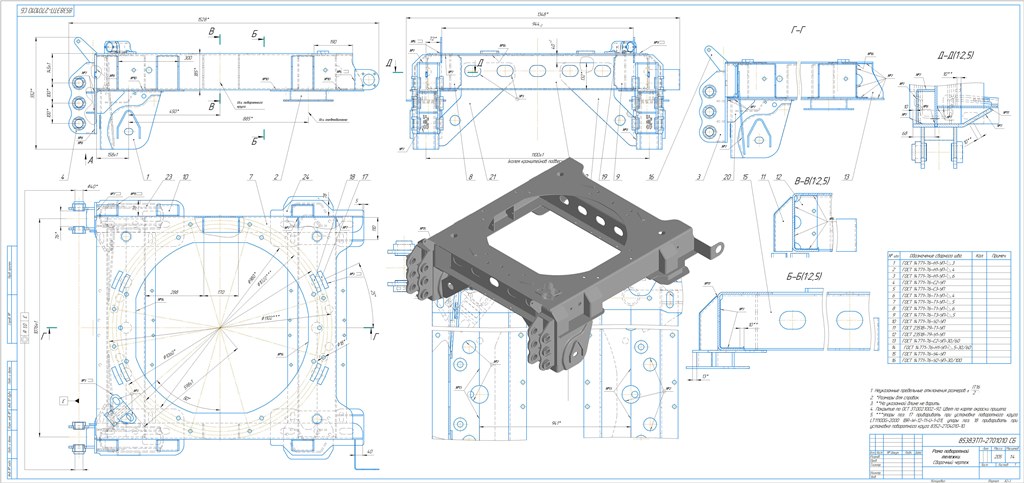

Состав: 3D-модель, Сборочный чертёж, Спецификация, Деталировка

Софт: КОМПАС-3D V18.1

Файлы:

Каталог
Транспорт
Прицепы и полуприцепы
Рама поворотной тележки прицепа

8538ЭТП-2701010_Рама поворотной тележки/

8538ЭТП-2701010_Рама поворотной тележки/8538-2701010_Рама поворотной тележки.jpg

8538ЭТП-2701010_Рама поворотной тележки/Компас/

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701101 СП_Кронштейн дышла.spw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701010 СБ_Рама поворотной тележки.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701101 СБ_Кронштейн дышла.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701068_Ребро.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701108_Ушко наружное.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2902414_Накладка..cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8555М-2704022_Упор.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701020 _Основание.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701066_Усилитель.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701110_Кронштейн пружины..cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8555М-2701104_Пластина.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2902466_Подкладка передняя.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2705048 Ребро втулки верхнее.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2705046 Ребро втулки.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/2 183 0825 02_Кр-н подвески SAF Intra Н=200.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/Опорная пластина ПБ SAF.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701064 Накладка правая.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2701102 Кронштейн дышла.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701078 Ребро.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2902412 Поперечина.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2902414 _ Накладка.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701066 Усилитель.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701068 Ребро.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2902456 _ Косынка правая.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/2 237 0081 01_Опора ПБ SAF Н=50.a3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701106 Ушко внутреннее.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/84630Е-2935090 Кронштейн крана РУП.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8352-2705024-11 Корпус стопора.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701010 3D_Рама поворотной тележки.a3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2902468 Подкладка задняя.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701110 Кронштейн пружины.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2704022-10 Упор.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2701104 Пластина.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701076 Ребро.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701020 Основание.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/Ребро внутреннее SAF Н=44.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701080 Поперечина №1.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2705044 Втулка стопора.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701108 Ушко наружное.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701082 Поперечина №2.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701101 Кронштейн дышла левый.a3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2701065 Накладка левая.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2902457 _ Косынка левая.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/846321П-2902466 Подкладка передняя.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/Ребро наружное SAF Н=44.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8555М-2705050 Направляющая.m3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/3D/8538ЭТП-2701100 Кронштейн дышла правый.a3d

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701010 СП_Рама поворотной тележки.spw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8555М-2701102_Кронштейн дышла.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2902468_Подкладка задняя.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701076_Ребро.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701080_Поперечина №1.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701065_Накладка.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2902457_Косынка.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8555М-2704022-10_Упор.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/846321П-2701078_Ребро.cdw

8538ЭТП-2701010_Рама поворотной тележки/Компас/8538ЭТП-2701106_Ушко внутреннее.cdw

8538ЭТП-2701010_Рама поворотной тележки/STP/

8538ЭТП-2701010_Рама поворотной тележки/STP/8538ЭТП-2701010 3D_Рама поворотной тележки.stp
