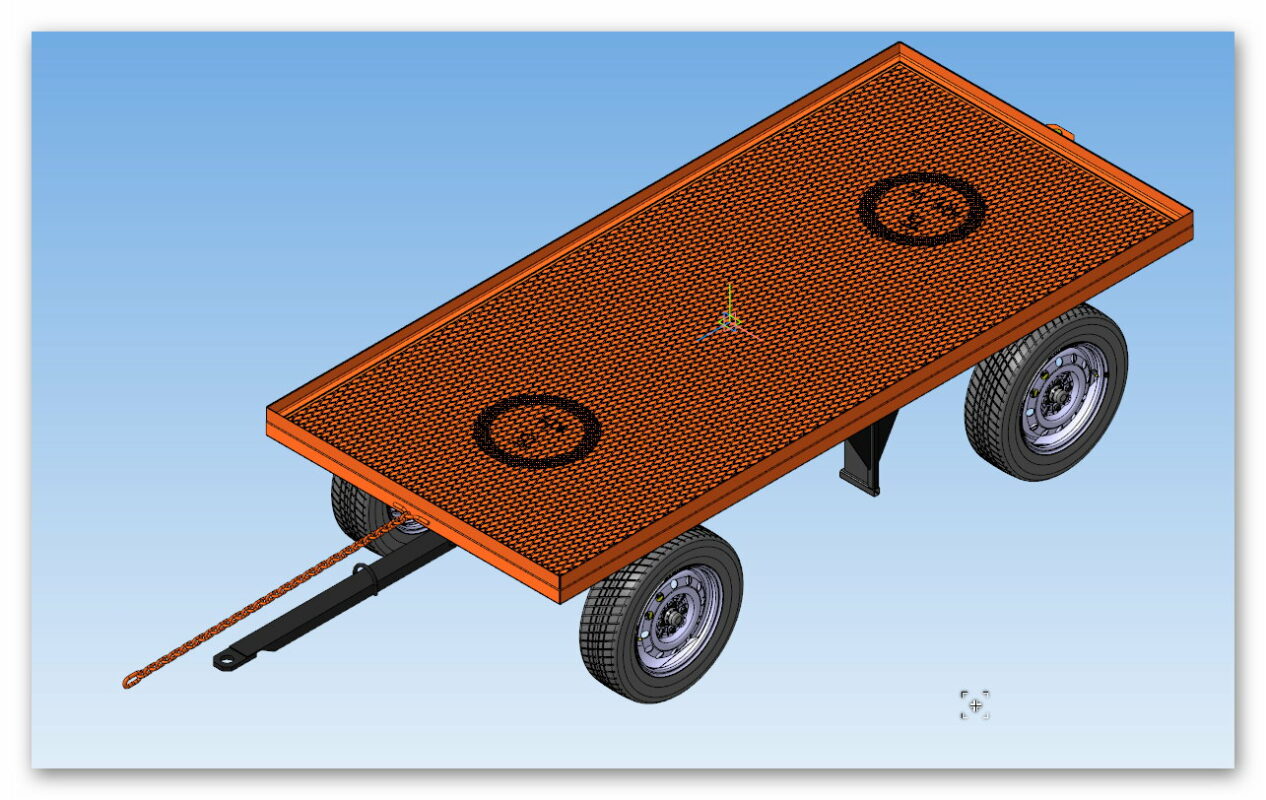

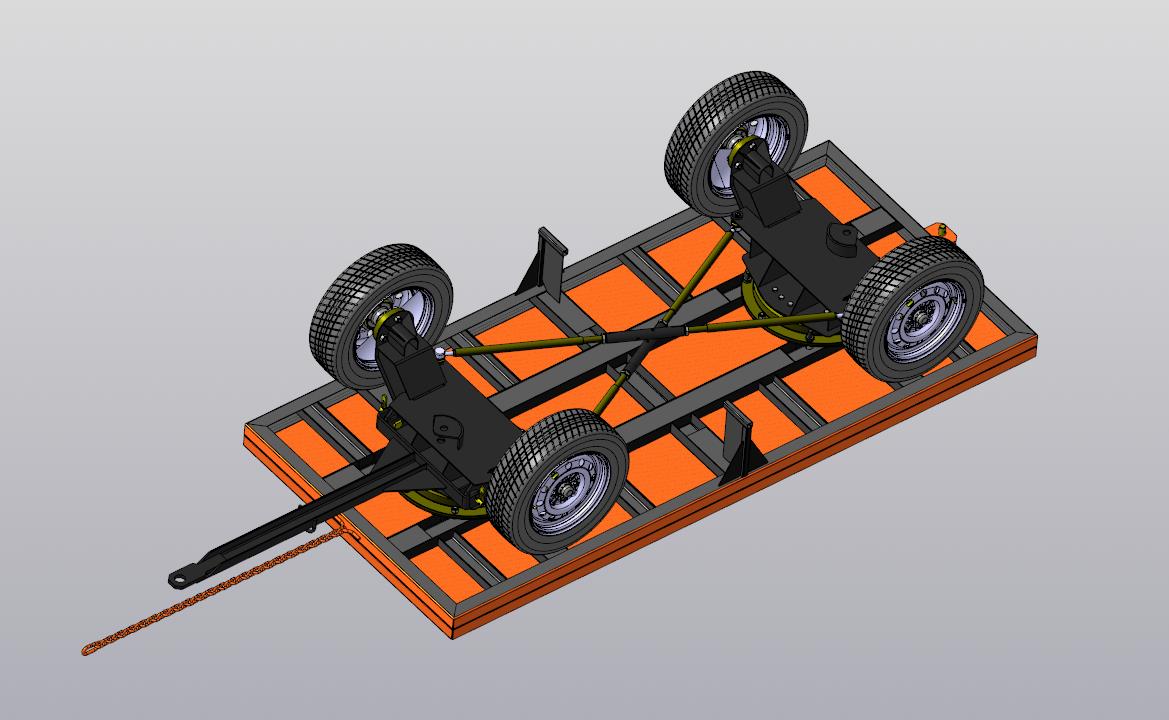

Тележка прицепная тракторная

500

Тележка прицепная тракторная. Применяется для транспортировки различных грузов. Может применятся как база для проектирования телег под различные задачи.

Техническая характеристика
2.1 Грузоподъемность, кН (кГс) 15 (1500)
2.2 Размеры платформы, мм
а) длина 2800
б) ширина 1300
2.3 Габариты тележки, мм
а) длина 3620
б) широна 1300
в) высота 760
2.4 База, мм 1700
2.5 Просвет, мм 360
2.6 Колея, мм 1100
2.5 Радиус поворота тележки, мм
а) внешний 1950
б) внутренний 800

3D Модели Телега транспортировочная.

Автор

Евгений Богатырев

Дата

16.09.2025

Язык

Русский

Состав

Сборка полная

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

1455 010 0100-Мост
- 00001004044171-Гайка М18-1,5.m3d
- 01 7094 1053 000-Шайба стопорная 10.m3d
- 1455 010 0100 000 СБ-Мост.a3d
- 1455 010 0100 001-Проставка.m3d
- 1455 010 0100 002-Кольцо.m3d
- 1455 010 0100 003-Полуось.m3d
- 1455 010 0100 004-Болт колеса.m3d
- 1455 010 0100 005-Шайба.m3d
- 1455 010 0100 006-Штифт направляющий ступицы переднего колеса.m3d
- 1455 010 0100 007-Спец. болт М10х1,25.m3d
- 1455 010 0101-Балка
  - 1455 010 0101 000 СБ-Балка.a3d
  - 1455 010 0101 001-Стенка.m3d
  - 1455 010 0101 002-Каркас.m3d
  - 1455 010 0101 003-Втулка.m3d
  - 1455 010 0101 004-Основание.m3d
  - 1455 010 0101 005-Накладка нижняя.m3d
  - 1455 010 0101 006-Скоба.m3d
  - 1455 010 0101 007-Шайба.m3d
  - 1455 010 0101 008-Полка.m3d
  - 1455 010 0101 009-Кольцо.m3d
  - 1455 010 0101 010-Ребро.m3d
  - 1455 010 0101 011-Платик.m3d
  - 1455 010 0101 012-Ребро.m3d
  - 1455 010 0101 013-Ребро.m3d
  - 1455 010 0101 014-Скоба.m3d
  - 1455 010 0101 015-Ребро.m3d
  - 1455 010 0101 016-Бобышка.m3d
  - 1455 010 0101 017-Упор 20х20.m3d
- 2101 03101 065 00-Колпачок ступицы переднего колеса.m3d
- 21010 3103 038 00-Сальник ступицы передних колес ТУ38-105.185-71
  - 21010 3103 038 00-Сальник ступицы передних колес.a3d
  - PLib_armature_GOST_8752_79_712.m3d
  - PLib_case_GOST_8752_79_712.m3d
  - PLib_spring_GOST_8752_79_712.m3d
- Заимствованные детали автомобиля
  - 2101-3103012_L1_OI_6440_29041998.tif
  - 2101-3103015-Ступица переднего колеса.m3d
  - 2101-3103015_L1_OI_4014_05102004.tif
  - 21010 3501 071 00-Кольцо диска переднего тормоза.m3d
  - 21010-3001015-00-Кулак поворотный левый
    - 2101-3001015_L1_OI_2577_09072010.pdf
    - 2101-3001015_L1_OI_2577_09072010.tif
  - 21010-3501070-00-Диск переднего тормоза
    - 2101-3501070-01-Диск переднего тормоза.m3d
    - 2101-3501070-01_L1_OI_2649_23072010.tif
    - 2101-3501070_OI_9717_19062009.TIF
- Колесо
  - S1 11186-3101011.a3d
  - Грузик со скобой.m3d
  - Диск.a3d
  - Диск1.m3d
  - Нипель.m3d
  - Обод.m3d
  - Скоба.m3d
  - Шина.m3d
- Подшипник 2101-3103025
  - 2101-3103025.jpg
  - Компас 2
    - 1.m3d
    - 2.m3d
    - 3.m3d
    - Подшипник 2101-3103025.a3d
- подшипник ступичный
  - подш ступ большой
    - внутр обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I.m3d
    - наружн обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I.m3d
    - ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d
    - Сборка1
      - внутр обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
      - наружн обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
      - Подшипник ступицы переднего колеса (В СБОРЕ) NB701I.a3d
      - ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d
    - Сборка2
      - внутр обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
      - наружн обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
      - Подшипник ступицы переднего колеса (внутренняя опора) NB701I(2101-3103020).a3d
      - ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d
  - подш ступ мал
    - внутр обойма Роликовый конический подшипник 6-7804У.m3d
    - внутр обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d
    - наружн обойма Роликовый конический подшипник 6-7804У.m3d
    - наружн обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d
    - ролик.m3d
    - ролик_1.m3d
    - Роликовый конический подшипник 6-7804У в сборе.a3d
    - Сборка
      - в сборе.m3d
- Ступица 2101
  - Диск тормозной ВАз 2101
    - Диск тормозной ВАЗ 2101.m3d
  - передняя ось
    - планшайба крепления суппорта.m3d
    - плита ступицы для тормозного диска.m3d
    - подшипник ступичный
      - подш ступ большой

        ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d

        Сборка1

        Подшипник ступицы переднего колеса (В СБОРЕ) NB701I.a3d

        ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d

        Сборка2

        ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d
      - подш ступ мал

        внутр обойма Роликовый конический подшипник 6-7804У.m3d

        внутр обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d

        наружн обойма Роликовый конический подшипник 6-7804У.m3d

        наружн обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d

        ролик.m3d

        ролик_1.m3d

        Роликовый конический подшипник 6-7804У в сборе.a3d

        Сборка

        в сборе.m3d
    - ступица.m3d
    - Фланец ступицы.m3d
  - СБОРКА
    - внутр обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
    - внутр обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d
    - Диск тормозной ВАЗ 2101.m3d
    - наружн обойма Подшипник ступицы переднего колеса (внутренняя опора) NB701I_PreviewCfg.m3d
    - наружн обойма Роликовый конический подшипник 6-7804У_PreviewCfg.m3d
    - планшайба крепления суппорта.m3d
    - плита ступицы для тормозного диска.m3d
    - Подшипник ступицы переднего колеса (В СБОРЕ) NB701I.a3d
    - ролик ступицы переднего колеса (внутренняя опора) NB701I.m3d
    - ролик.m3d
    - Роликовый конический подшипник 6-7804У в сборе.a3d
    - Ступица в сборе.a3d
    - Ступица в сборе.STEP
    - ступица.m3d
    - Фланец ступицы.m3d
1455 010 0200-Опора шаровая
- 1455 010 0200 000 СБ-Опора шаровая.a3d
- 1455 010 0200 001-Обойма неподвижная.m3d
- 1455 010 0200 002-Обойма подвижная.m3d
- 1455 010 0200 003-Пробка.m3d
- 1455 010 0200 004-Кольцо.m3d
- 1455 010 0200 005-Кольцо.m3d
- 1455 010 0200 006-Болт упорный.m3d
- 77 46 9117 89316-Шарик 16-10 ГОСТ 3722-81.m3d
1455 010 0300-Платформа
- 1455 010 0300 000 СБ-Платформа.a3d
- 1455 010 0300 001-Балка.m3d
- 1455 010 0300 002-Балка.m3d
- 1455 010 0300 003-Балка.m3d
- 1455 010 0300 004-Боковина.m3d
- 1455 010 0300 005-Ограждение.m3d
- 1455 010 0300 006-Ребро.m3d
- 1455 010 0300 007-Ребро.m3d
- 1455 010 0300 008-Скоба.m3d
- 1455 010 0300 009-Платик.m3d
- 1455 010 0300 010-Ребро.m3d
- 1455 010 0300 011-Настил 1210х2710.m3d
- 1455 010 0300 012-Упор L=150.m3d
- 1455 010 0300 013-Стойка L=252.m3d
- 1455 010 0300 014-Ветвь L=1200
  - 1455 010 0300 014-Ветвь L=1200.a3d
  - Звено цепи А1-9х27.m3d
- 1455 010 0300 018-Балка L=390.m3d
- 1455 010 0300 019-Ветвь L=2097
  - 1455 010 0300 019-Ветвь L=2097.a3d
  - Звено цепи А1-9х27.m3d
- 1455 010 0301-Устройство cтраховочное
  - 1455 010 0301 000 СБ-Устройство страховочное.a3d
  - 1455 010 0301 001-Плита.m3d
  - 1455 010 0301 002-Ребро 35х50.m3d
- 1455 024 0500 017-Скоба.m3d
- 714 41 9870 002-Кольцо соединительное.m3d
1455 010 0400-Дышло
- 1455 010 0400 000 СБ-Дышло.a3d
- 1455 010 0400 001-Ушко.m3d
- 1455 010 0400 002-Балка.m3d
- 1455 010 0400 003-Ребро.m3d
- 1455 010 0400 004-Коромысло.m3d
- 1455 010 0400 005-Ухо.m3d
- 1455 010 0400 006-Бобышка.m3d
- 1455 010 0400 007-Скоба.m3d
1455 010 0500-Тяга
- 00001000734601-Шплинт 3x30 Табл.10195.m3d
- 00001000793411-Гайка М14х1,5 прорезиненная
  - Компас
    - 1-07934-11_MM.m3d
- 01 7005 2176 0010-Гайка М24-6H левая ГОСТ 5929-70.m3d
- 1455 010 0500 000 СБ-Тяга.a3d
- 1455 010 0500 001-Тяга.m3d
- 1455 010 0500 002-Гайка.m3d
- 1455 010 0501-Стяжка
  - 1455 010 0501 000 СБ-Стяжка.a3d
  - 1455 010 0501 001-Связь.m3d
  - 1455 010 0501 002-Втулка.m3d
- 2101-3003056-Наконечник крайней рулевой трапеции в сборе
  - Компас
    - 2101-3003056(2008).m3d
    - 2101-3003056.m3d
1455 010 0600-Палец с чекой
- 1455 010 0600 000 СБ-Палец с чекой.a3d
- 1455 010 0600 001-Палец.m3d
- 1455 010 0600 002-Чека.m3d
1455 086 0300-Дышло
- 1455 010 0400 001-Ушко.m3d
- 1455 010 0400 003-Ребро.m3d
- 1455 010 0400 004-Коромысло.m3d
- 1455 010 0400 005-Ухо.m3d
- 1455 010 0400 006-Бобышка.m3d
- 1455 010 0400 007-Скоба.m3d
- 1455 086 0300 000 СБ-Дышло.a3d
- 1455 086 0300 001-Балка.m3d
Документация
- Паспорт.kdw
- Программа и методика испытаний.kdw
Рабочая
- 1455 010 0000 000 СБ-Тележка прицепная Q=15кН(разр).cdw
- 1455 010 0000 000 СБ-Тележка прицепная Q=15кН(разр).pdf
1455 010 0000 000 СБ-Тележка прицепная Q=15кН.a3d
1455 010 0000 000 СБ-Тележка прицепная Q=15кН.stp
1455 010 0000 001-Палец.m3d
