Установка катушек в КУНГе

1018

200

Транспортировка и хранение кабелей большого диаметра (в данной работе 30 мм) и общей длиной не менее 650 метров на 5-ти катушках в кузове автомобиля

3D Модели Кабель катушка Кузов КУНГ намотка СБ транспортировка Установка

Автор

Юрий Николаев

Дата

11.08.2019

Язык

Русский

Состав

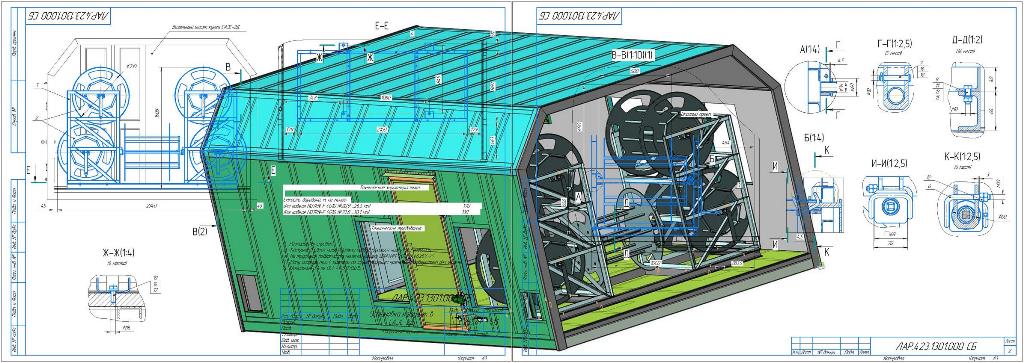

ЗD сборка, сборочные чертежи, деталировка

Софт

КОМПАС-3D 16,1 Как открыть?
