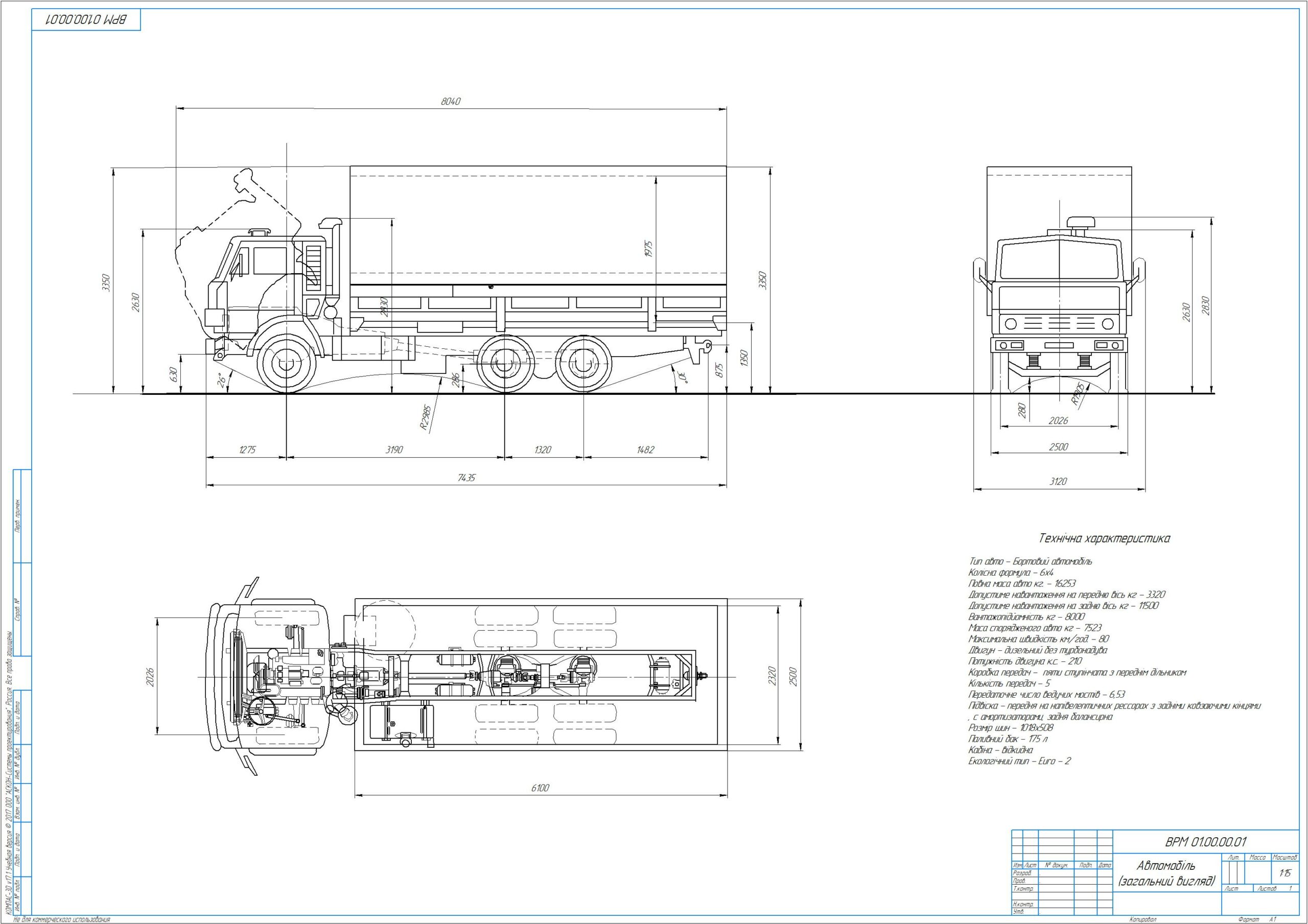

Автомобиль Камаз 3-ох осный основной вид

Черниговский национальный технологический университет
Кафкдра автомобильного транспорта и промышленного машиностроения
Чертежь из курсового проекта "Конструкция автомобиля"
На тему: "Грузовой трёхосный автомобиль"
Чернигов 2018

Тип авто - Бортовий автомобільКолісна формула - 6х4Повна маса авто кг. - 16253Допустиме навантаження на передню вісь кг - 3320Допустиме навантаження на задню вісь кг - 11500Вантажопідйомність кг - 8000Маса спорядженого авто кг - 7523Максимальна швидкість км/год. - 80Двигун - дизельний без турбонадуваПотужність двигуна к.с. - 210Коробка передач - пяти ступінчата з переднім дільникомКількість передач - 5Передаточне число ведучих мостів - 6,53Підвіска - передня на напівелептичних рессорах з задніми ковзаючими кінцями, с амортизаторами, задня балансирнаРозмір шин - 1018х508Паливний бак - 175 лКабіна - відкиднаЕкологічний тип - Euro - 2

Состав: Общий вид автомобиля Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Транспорт / Автомобили грузовые / Автомобиль Камаз 3-ох осный основной вид

Общий вид КАМАЗ.cdw
