Бортовая платформа, облегченная

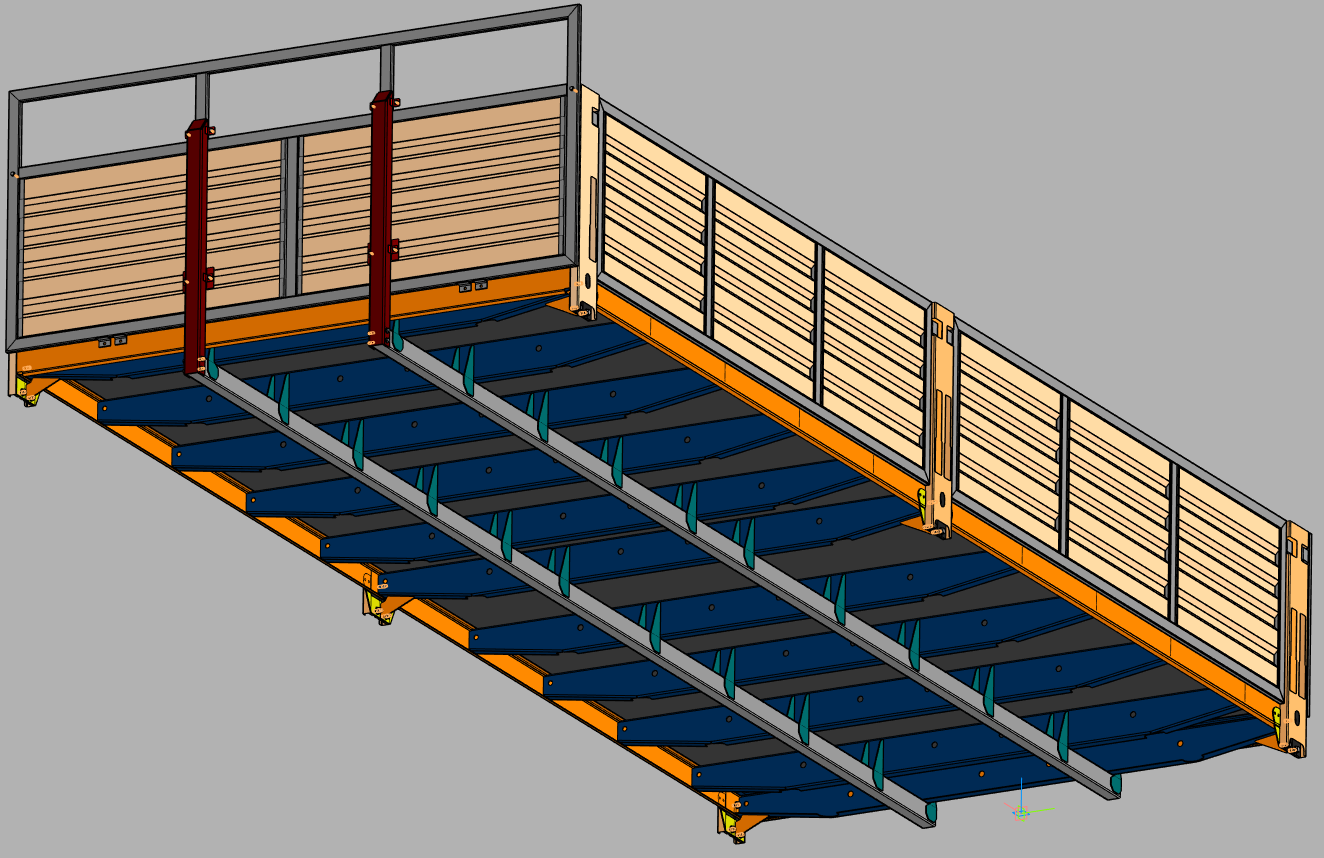

Бортовая платформа для грузового шасси. Габарит возимого груза в данном исполнении 6120 мм (изменяемо). Ширина платформы 2500 мм, высота - 973 мм (от надрамника до верхнего края борта). Масса платформы примерно равна тонне (в зависимости от сварных соединений).

Состав: 3D Сборка в архиве

Софт: КОМПАС-3D 19.0.0

Файлы:
Обноска панели.m3d
Вертикаль каркаса борта.m3d
Горизонталь (1810) каркаса борта.m3d
Ребро СвК.m3d
Косынка ребра крайнего.m3d
Стойка передняя.m3d
Заглушка.m3d
Ребро с косынками.a3d
Настил крайний.m3d
Основание стойки.m3d
Упор нижний.m3d
Сборка стойки ПЛ.a3d
Линия косынок.a3d
Доп вертикаль переднего борта.m3d
Косынка ребра.m3d
Пластина крепления стойки.m3d
Усиление борта переднего _ БПЕ-УБП.001.m3d
Панель 1160.m3d
Горизонталь (2500) каркаса борта.m3d
Кронштейн средней стойки.m3d
Усиление борта переднего.a3d
Основание платформы.m3d
Горизонталь (2810) каркаса борта.m3d
Кронштейн крайней стойки.m3d
Бортовая сварная кронштейны _ БПЕ-СвК-М.00.000.a3d
Задний борт.a3d
Панель 855.m3d
Панель 820.m3d
Ребро крайнее с косынками.a3d
Сборка стойки ЗЛ.a3d
Основание средней стойки.m3d
Борт 2810.a3d
Настил.m3d
Перемычка борта.m3d
Нижняя пластина крепления усиления борта переднего _ БПЕ-НПКУБП.00.000.m3d
Горизонталь (2400) каркаса переднего борта.m3d
Косынка.m3d
Сборка стойки Ср.a3d
Швеллер боковой.m3d
Торец _ БПЕ-Тор.000.m3d
Борт 1810.a3d
Верхняя пластина крепления переднего борта.m3d
Передний борт.a3d
Вертикаль (1070) каркаса переднего борта.m3d
Уголок усиления _ БПЕ-УУ.000.m3d
Стойка сред.-зад..m3d
Ухо.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
