Бортовой грузовой автомобиль полной массой 10…12 т. Коробка передач

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Автотракторный факультет
Кафедра "Автомобили"
Дипломный проект на тему «БОРТОВОЙ ГРУЗОВОЙ АВТОМОБИЛЬ ПОЛНОЙ МАССОЙ 10…12 т. КОРОБКА ПЕРЕДАЧ»
Специальность 1-37 01 02 «Автомобилестроение (по направлениям)»
Направление специальности 1-37 01 02-01 «Автомобилестроение (механика)»
Минск 2017

Реферат
Объектом разработки является: Коробка передач бортового грузового автомобиля полной массой 10 тонн.
Исходные данные: полная масса 10..12 т, максимальная скорость 150 км/ч
Цель проекта: разработка коробки передач , общий вид и компоновка.
В процессе проектирования выполнены следующие разработки: шестиступенчатая трехвальная коробка передач.
Элементами практической значимости полученных результатов являются: улучшенные показатели тягово-динамической характеристики, экономический эффект по сравнению с автомобилем-аналогом.
Областью возможного практического применения являются: бортовые грузовые автомобили.
Результатами внедрения явились: увеличение максимальной скорости автомобиля.

СОДЕРЖАНИЕ
Введение
1 Информационно-патентный обзор материалов по теме дипломного проекта
1.1 Обзор технических характеристик бортовых грузовых автомобилей полной массой 10…12 т
1.2 Информационно-патентный обзор коробок передач
1.3 Патентное исследование коробок передач
2 Обоснование выбора конструкции проектируемого автомобиля
2.1 Выбор автомобиля аналога
2.2 Обоснование выбора конструкции проектируемой коробки передач
3 Тяговый расчет автомобиля
3.1 Исходные данные для расчета
3.2 Определение полной массы автомобиля
3.3 Определение нагрузки от полной массы автомобиля по мостам
3.4 Подбор шин и определение расчетного радиуса колес
3.5 Определение площади лобового сопротивления и коэффициента сопротивления воздуха
3.6 Выбор характеристики двигателя
3.7 Определение передаточного числа главной передачи
3.8 Определение передаточных чисел коробки передач
3.9 Построение внешней скоростной характеристики двигателя
4 Расчет тягово-скоростных и топливно-экономической характеристики автомобиля
4.1 Оценка тягово-скоростных свойств автомобиля
4.2 Топливная экономичность автомобиля
5 Проектировочный и проверочный расчеты коробки передач
5.1 Расчет передаточных чисел
5.2 Геометрический расчет коробки передач
5.3 Расчёт на сопротивление усталости и прочность деталей коробки передач
5.4 Расчет подшипников промежуточного вала
5.5 Расчет синхронизаторов
6 Технологическая часть проекта
7 Экономическая часть проекта
8 Охрана труда
Заключение
Список использованных источников
Приложения

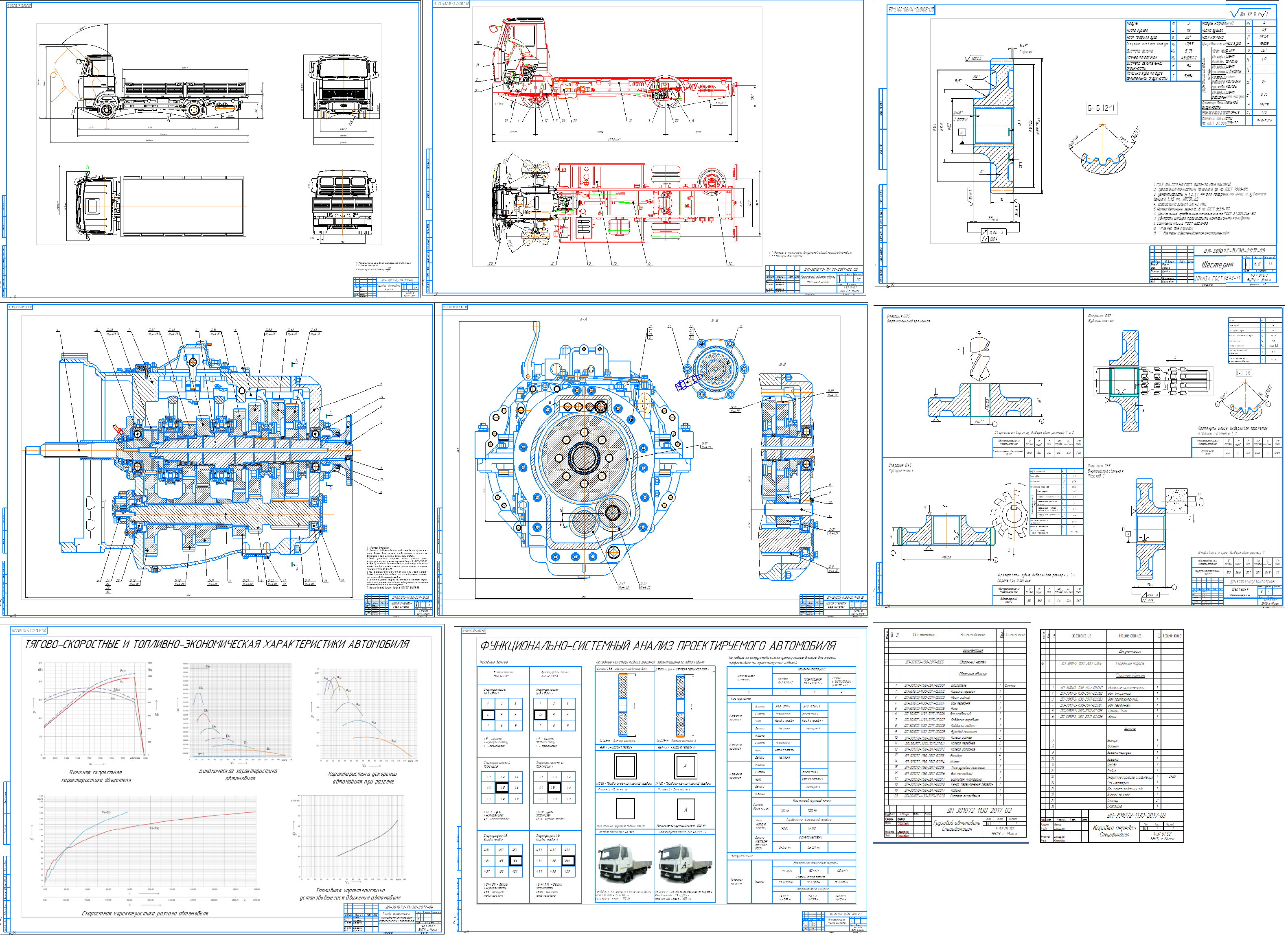

Состав: Пояснительная записка (126 л), Компоновочный чертеж автомобиля, габаритный чертеж автомобиля, чертеж коробки передач, чертеж детали "шестерня", карты эскизов обработки детали, графики тягового расчета автомобиля, экономический лист Язык документа
